90 Derajat Bend Kabinet Engsel

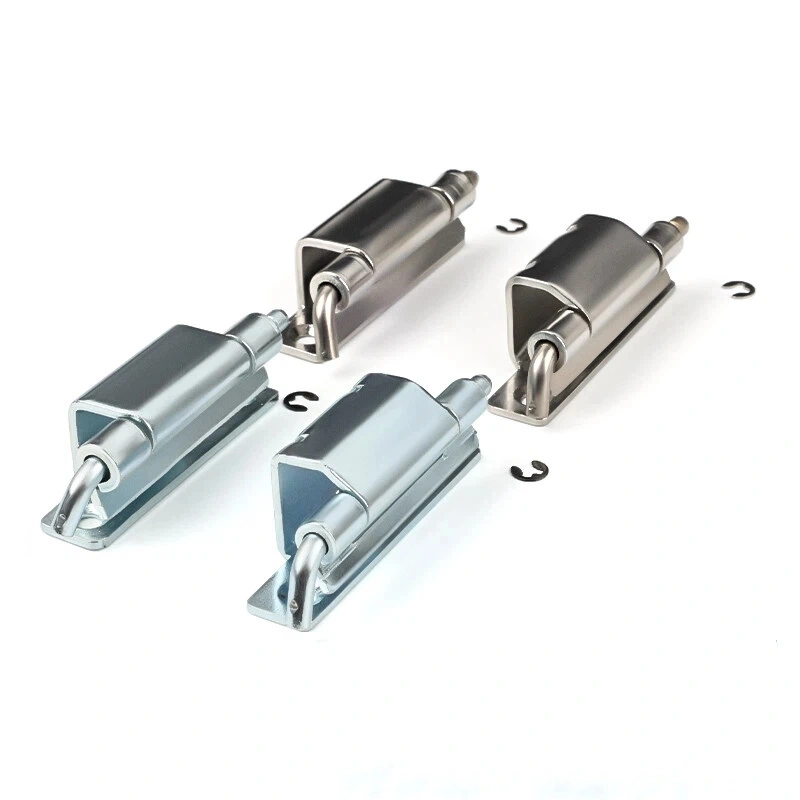

Kanggo panuku sumber engsel enclosure sing didhelikake saka Yitai Lock, seri 90 Degree Bend Cabinet Hinge CL275 nyakup rong sudut bukaan ing telung model - 120 ° ing CL275-1, lan 90 ° ing CL275-2 lan CL275-3. CL275-2 lan CL275-3 nuduhake jejak horisontal sing padha nanging beda-beda ing dimensi lateral, mula pilihan ing antarane yaiku panel lawang lan geometri pigura khusus ing pager sampeyan. Katelu nggunakake tong minyak Φ5 mm karo Φ4 dering nahan mbukak kanggo penylametan pin.

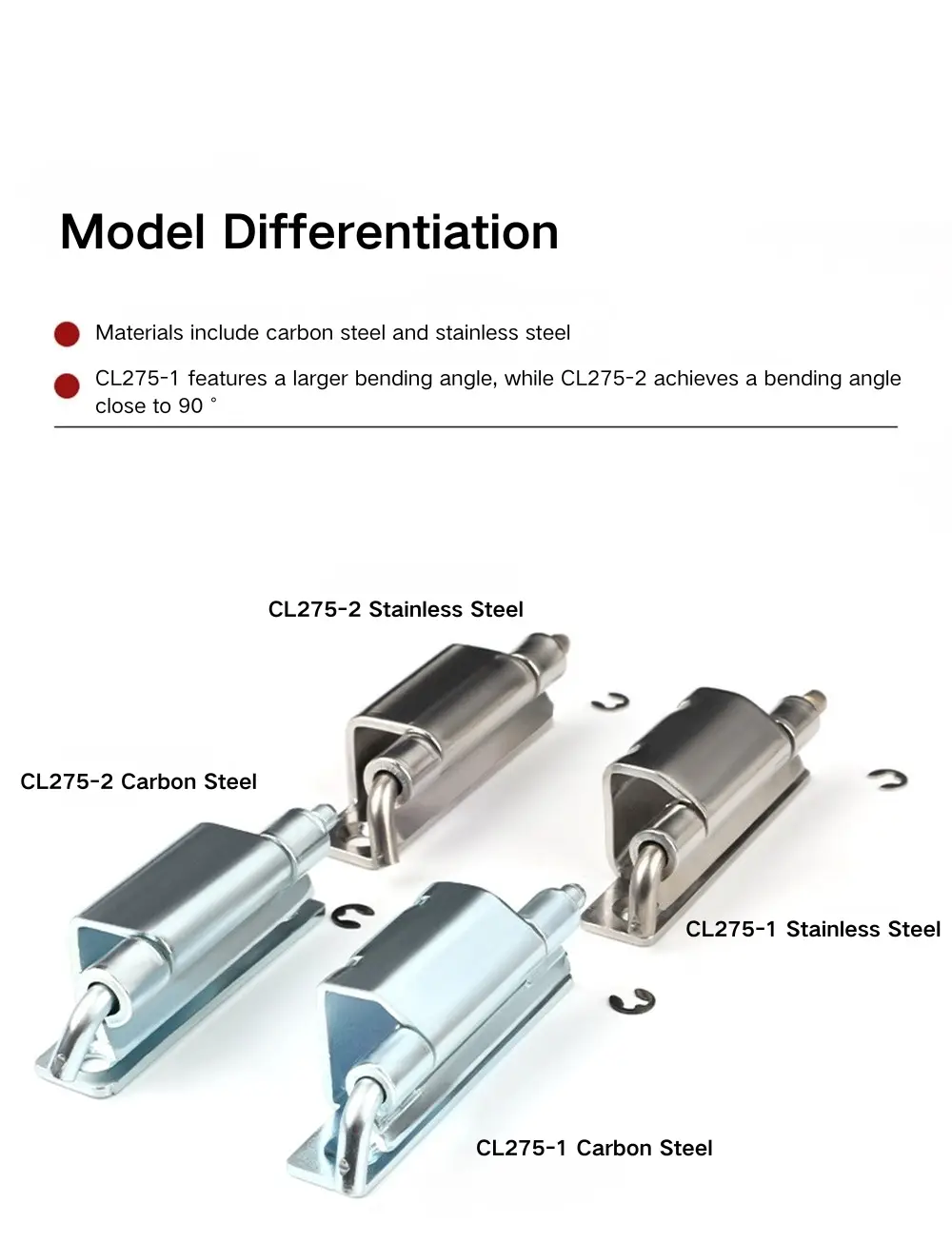

Pilihan Model lan Ukuran

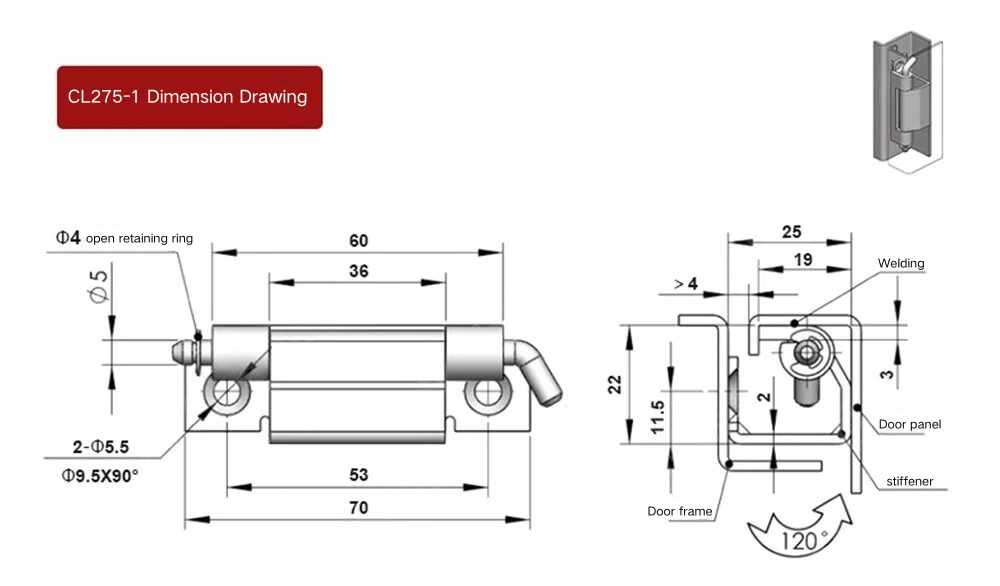

90 Degree Bend Cabinet Hinge CL275-1 minangka model paling gedhe, kanthi dawa sakabèhé 70 mm lan awak engsel 60 mm. Span ing antarane swiwi sing dipasang yaiku 53 mm, diameter laras Φ5 mm, lan rong bolongan dipasang yaiku Φ5.5 mm kanthi countersink Φ9.5 × 90 °. CL275-1 mbukak nganti 120 °, dadi pilihan sing tepat ing ngendi ayunan lawang sing luwih akeh dibutuhake.

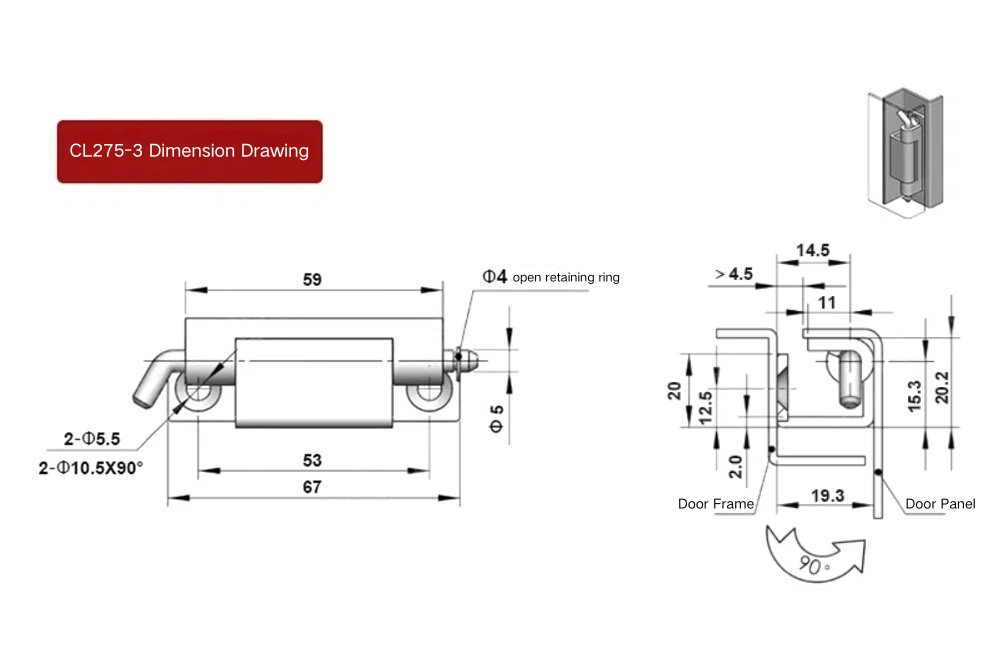

CL275-2 lan CL275-3 loro-lorone mbukak nganti 90 ° lan nuduhake span jero 53 mm lan laras Φ5 mm, nanging beda-beda ing dimensi sakabèhé lan konfigurasi bolongan. CL275-2 nduweni dawa sakabèhé 67 mm kanthi awak 59 mm lan nggunakake rong bolongan Φ5.5 mm bebarengan karo rong bolongan countersink Φ10.5 × 90 °. CL275-3 nduweni awak 60 mm lan dawa sakabèhé 67 mm kanthi rong bolongan pemasangan Φ5.2 mm. Profil lateral CL275-3 uga beda karo CL275-2, kanthi ambane keterlibatan pigura lawang 19,3 mm lan dhuwur lateral total 20,2 mm - rincian sing penting nalika masang Engsel Kabinet 90 Degree menyang saluran pigura tartamtu.

Struktur lan Instalasi

Kabeh telung model saka 90 Degree Bend Kabinet Engsel dipasang dening welding. Desain sayap mbengkongaken tegese siji sisih kursi engsel ing njero saluran pigura lawang lan liyane ing panel lawang, karo tong minyak engsel lungguh recessed ing profil pigura tinimbang ing pasuryan kabinet. Posisi sing didhelikake iki sing misahake CL275 saka engsel sing dipasang ing permukaan standar.

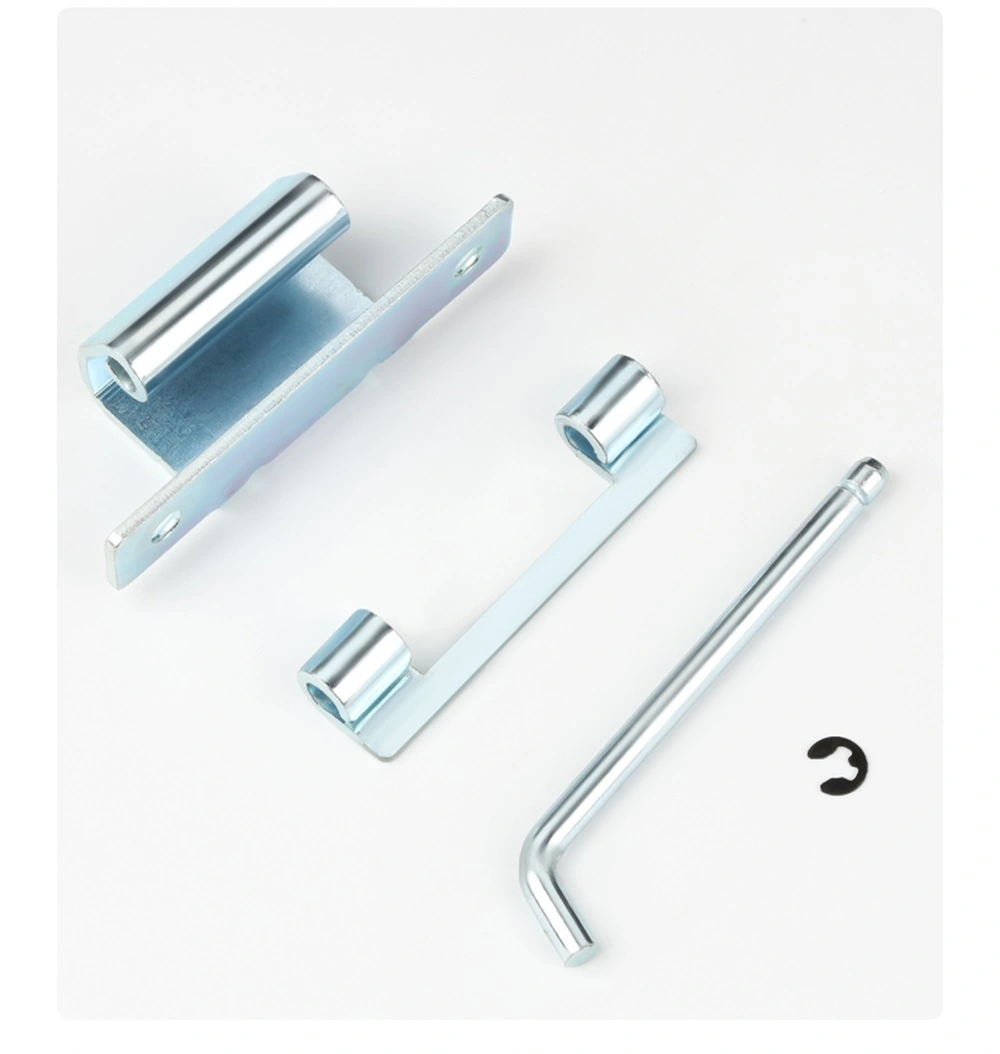

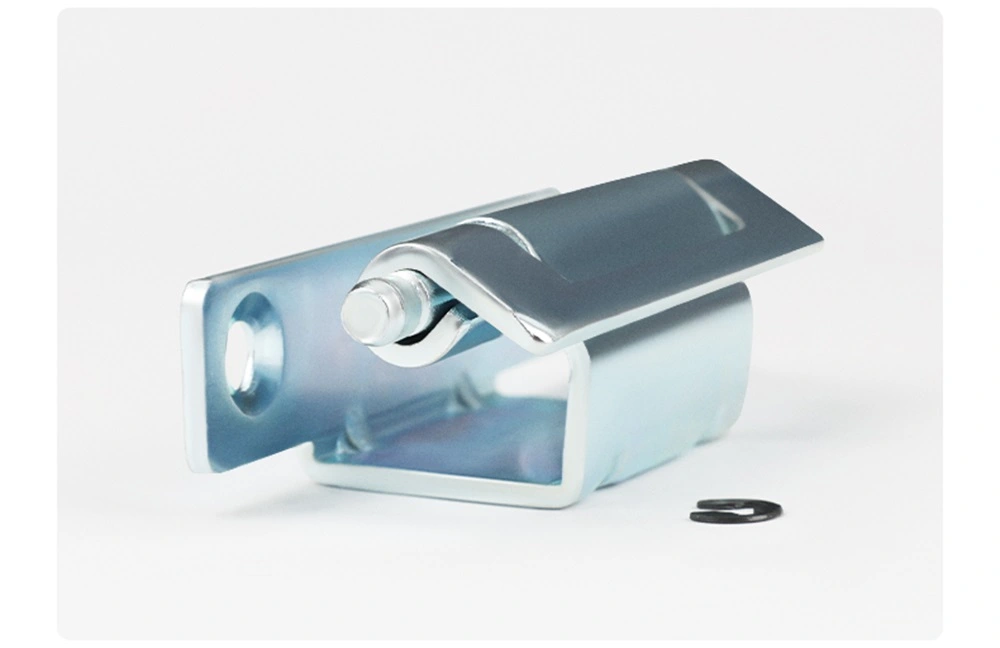

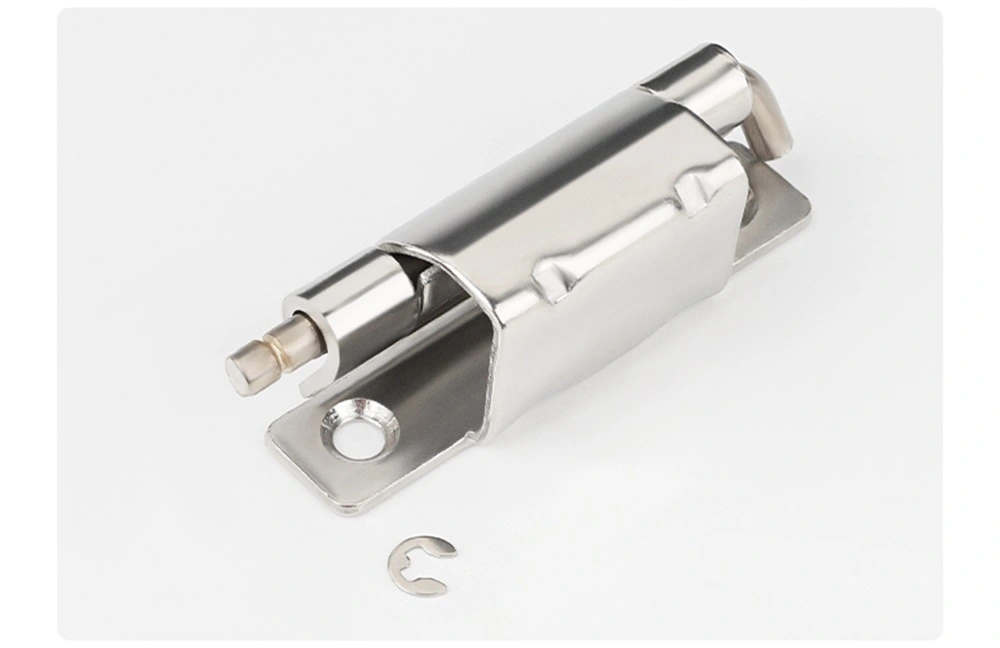

Engsel Kabinet Bend 90 Degree nggunakake dering penahan mbukak Φ4 ing kabeh telung model kanggo njaga pin sajrone operasi. Rwaning lawang bisa dibusak dening disengaging ring retaining lan narik pin - ora alat dibutuhake - kang migunani kanggo lemari sing perlu aman lawang occasional kanggo akses internal utawa pangopènan. Instalasi gandheng tetep swiwi tetep permanen anchored kanggo pigura, supaya aman lawang bola ora mengaruhi soyo tambah.

Material lan Perawatan lumahing

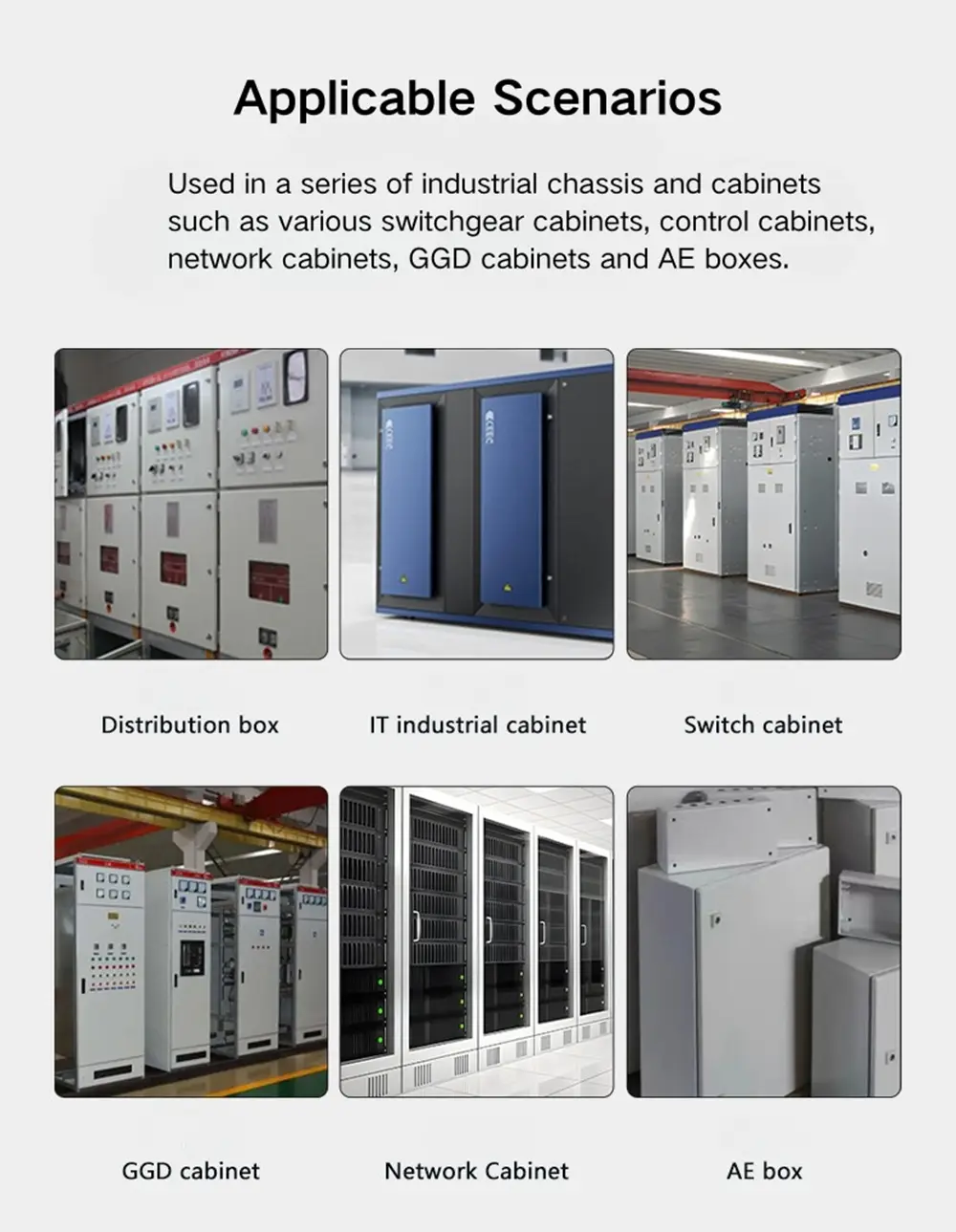

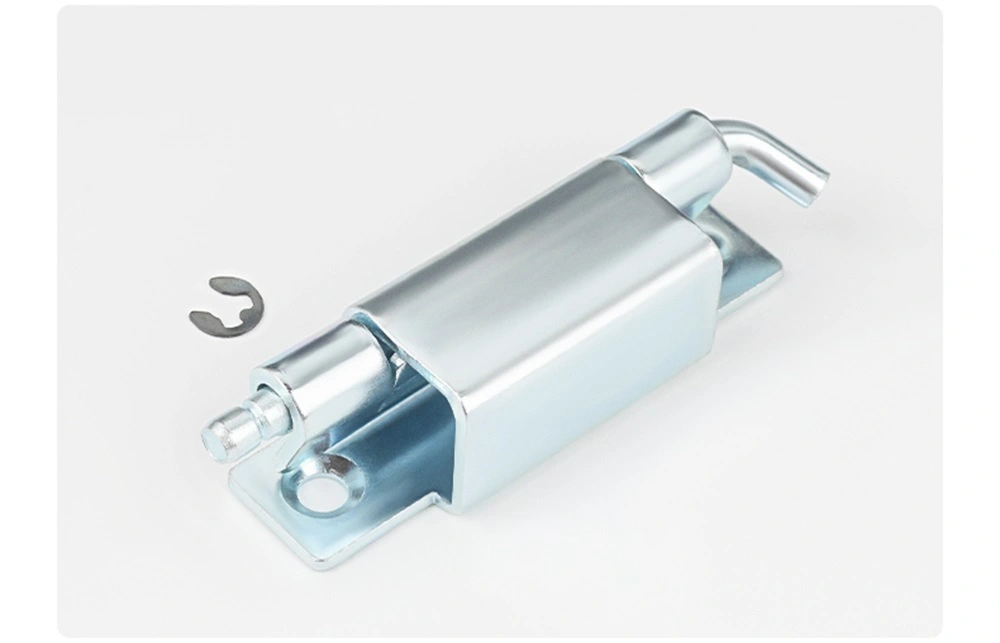

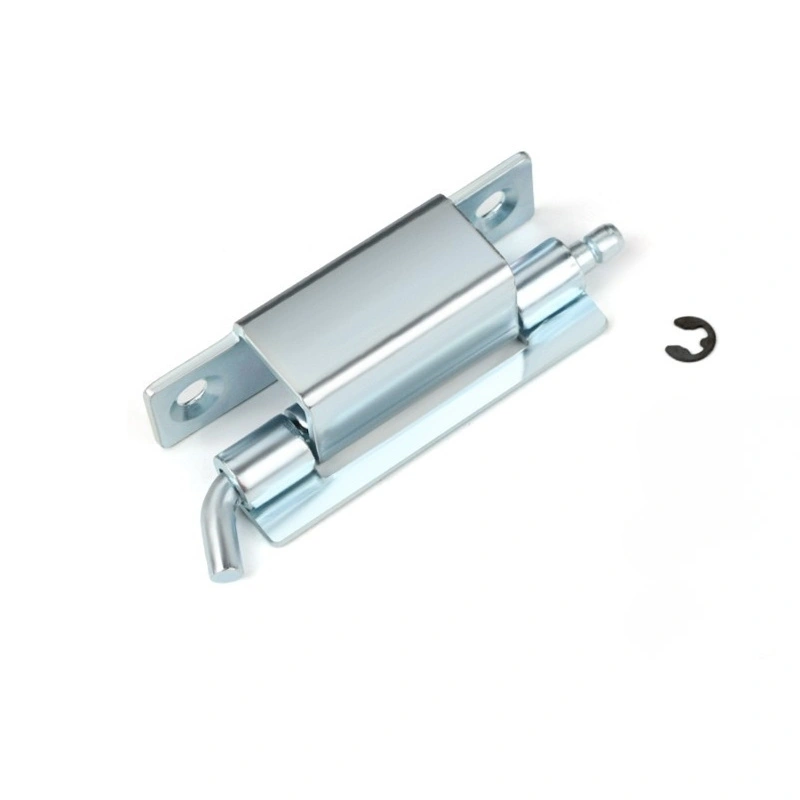

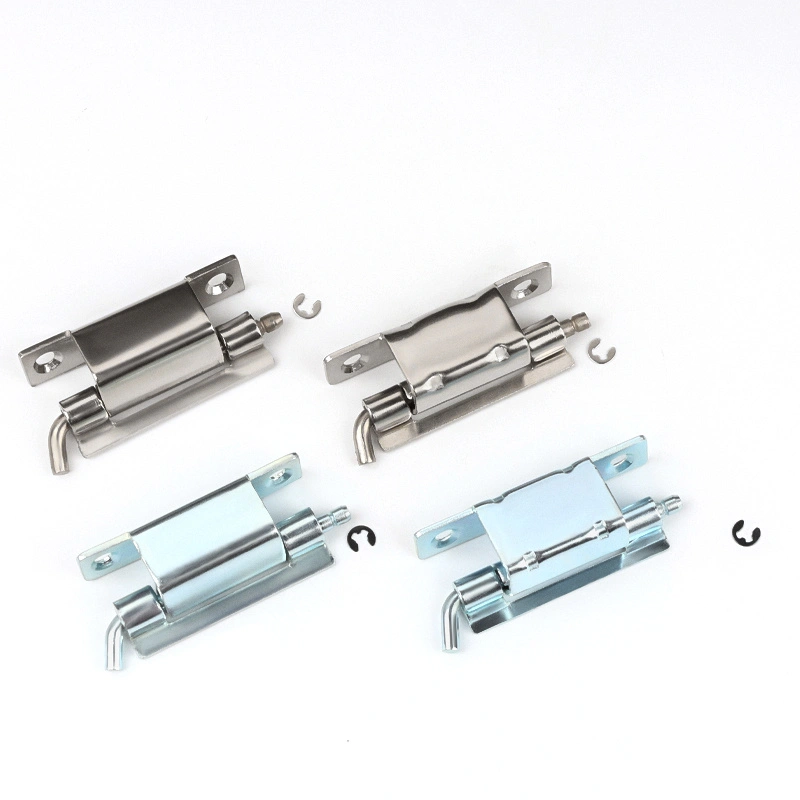

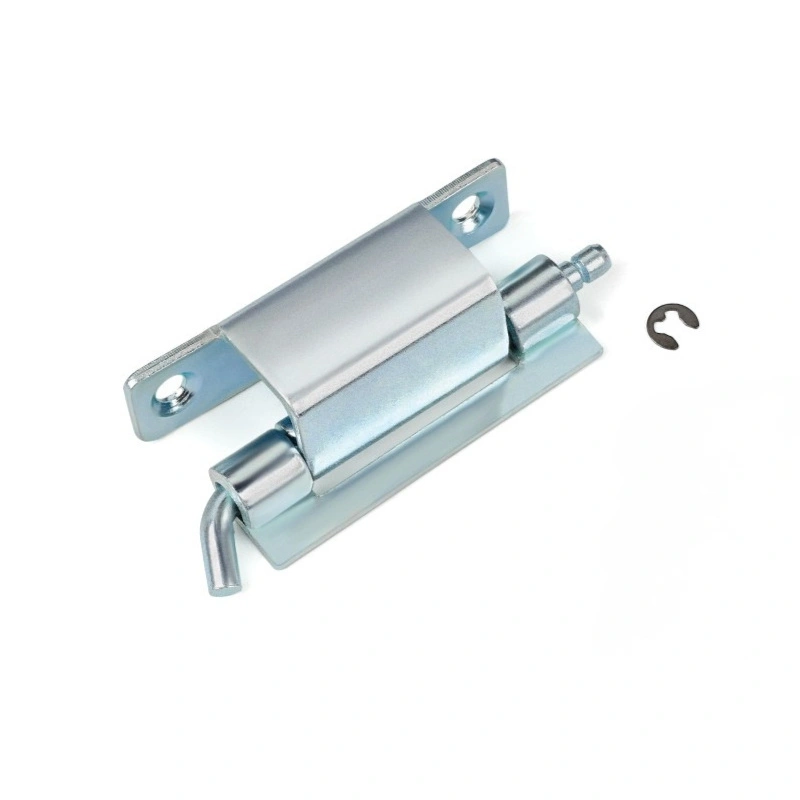

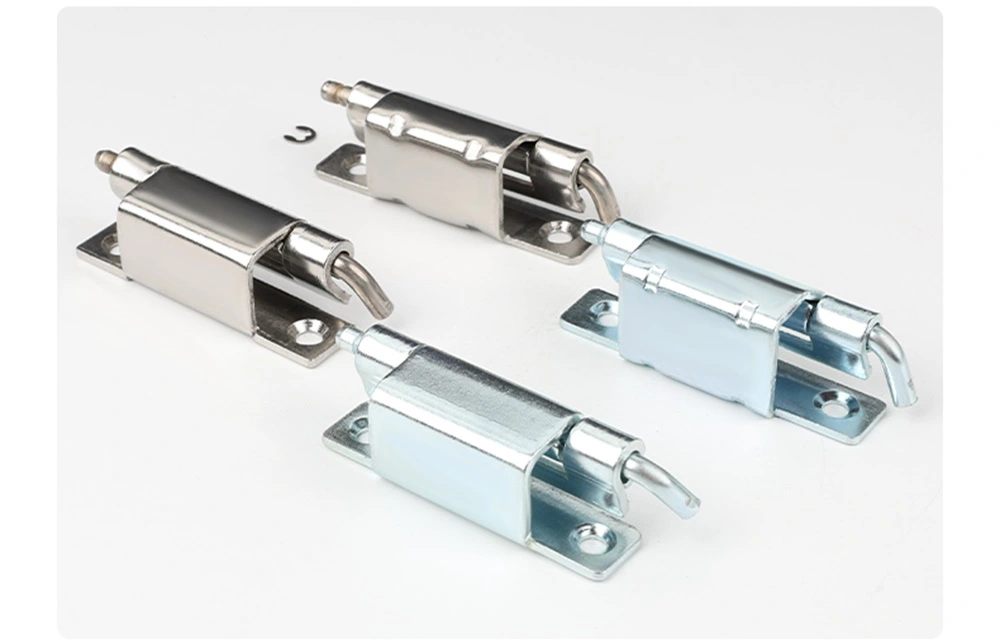

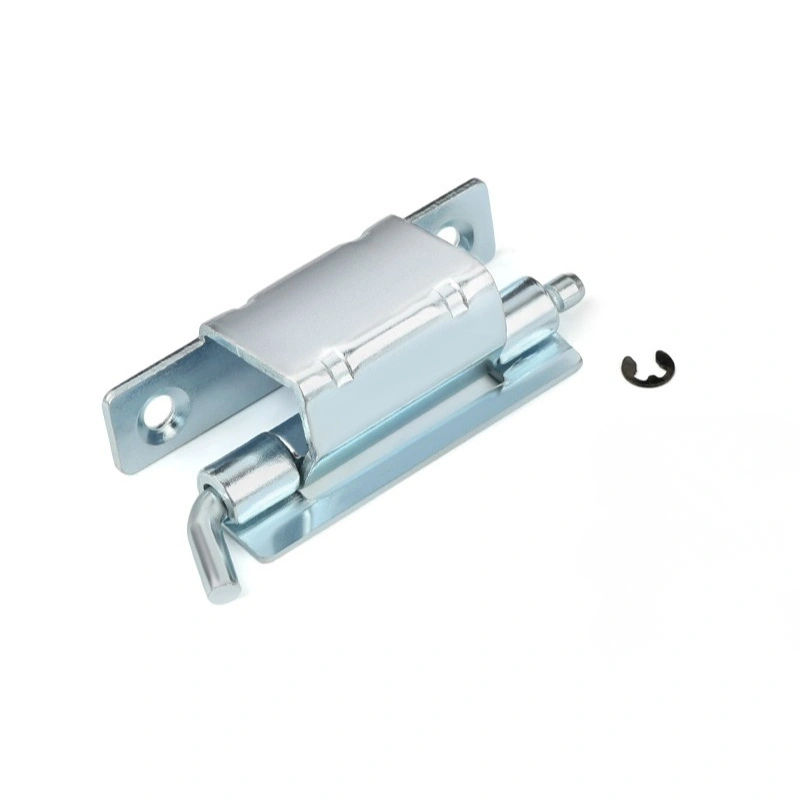

Engsel Kabinet Bend 90 Degree kasedhiya ing baja karbon galvanis lan baja tahan karat 304. Versi baja karbon mawa plating seng sing nyedhiyakake proteksi korosi sing nyukupi kanggo enclosures njero ruangan ing lingkungan garing utawa iklim-kontrol. Iki minangka pilihan standar kanggo aplikasi kabinet listrik lan kothak distribusi ing endi instalasi ing njero ruangan lan kelembapan ora dadi faktor.

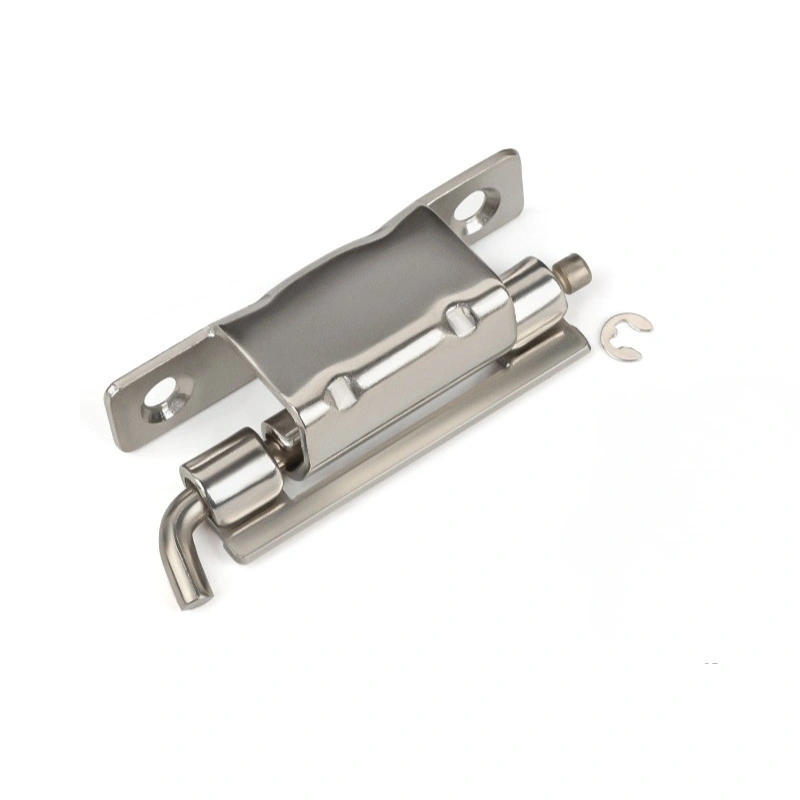

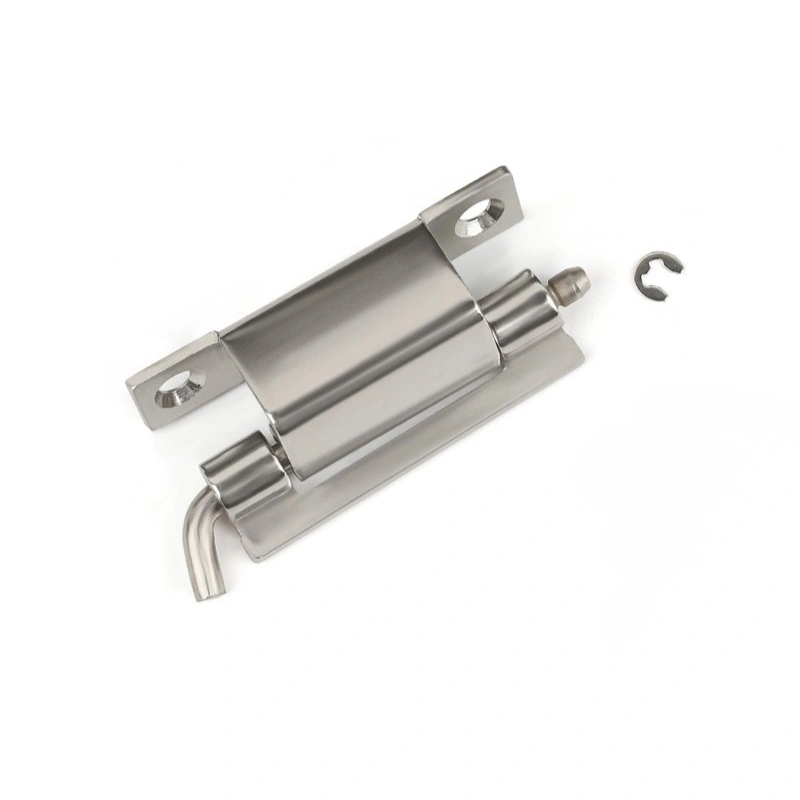

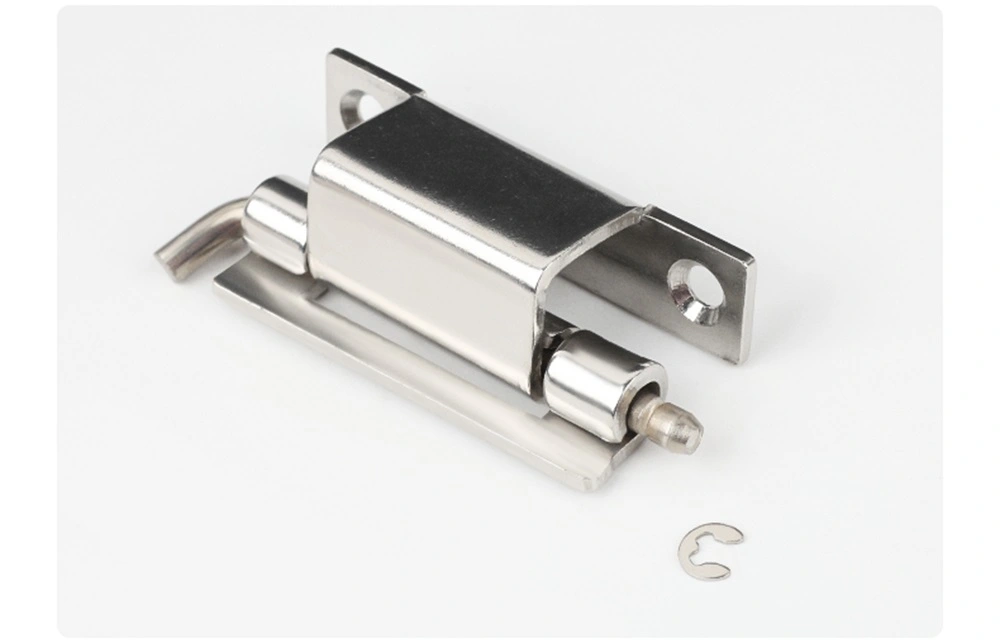

Engsel Kabinet Bend 90 Derajat stainless steel 304 minangka pilihan sing luwih apik nalika kandang kasebut kena kelembapan, kahanan ruangan, utawa lingkungan kanthi kelembapan sing dhuwur. Stainless steel uga cenderung kanggo njaluk kasebut nalika Rampung njaba kabinèt minangka wawasan, awit iku terus katon luwih apik liwat wektu saka baja karbon galvanis ing kahanan tantangan. Kaloro bahan kasebut kasedhiya ing kabeh telung model CL275.

FAQ

Q1: Apa telung model ing seri CL275 lan kepiye bedane?

Seri CL275 kalebu CL275-1, CL275-2, lan CL275-3. CL275-1 mbukak nganti 120 ° lan minangka model paling gedhe kanthi dawa sakabèhé 70 mm. CL275-2 lan CL275-3 loro mbukak kanggo 90 ° lan nuduhake dimensi horisontal padha, nanging beda ing profil lateral lan konfigurasi bolongan soyo tambah. Telu kasebut minangka engsel sing dilas kanthi laras Φ5 mm.

Q2: Apa amba mbukak saben model?

CL275-1 mbukak nganti 120 °. CL275-2 lan CL275-3 mbukak nganti 90 °. Sudut bukaan diatasi kanthi geometri bend saka swiwi engsel lan ora bisa diatur sawise instalasi.

Q3: Kepiye carane engsel CL275 dipasang?

Kabeh telung model CL275 dipasang kanthi welding. Swiwi mbengkongaken dilas menyang pigura kabinèt utawa panel lawang nalika fabrikasi. Ora ana pilihan screw-mount ing seri iki.

Q4: Kepiye pin engsel ditahan lan bisa dicopot?

Kabeh model CL275 nggunakake dering nahan mbukak Φ4 kanggo njaga pin ing panggonan. Kanggo nyopot lawang, copot cincin penahan lan tarik pin - ora ana alat sing dibutuhake. Dasar sing dilas tetep ing pigura, supaya lawang bisa dicopot lan dipasang maneh tanpa mengaruhi pemasangan engsel.

Q5: Bahan apa sing kasedhiya?

Engsel kabinet bend CL275 kasedhiya ing baja karbon galvanis lan baja tahan karat 304. Baja karbon cocog ing jero ruangan, kandang garing; stainless steel iku pilihan sing luwih apik kanggo instalasi ruangan utawa lingkungan karo cahya Kelembapan biasa.

Q6: Apa prabédan antarane CL275-2 lan CL275-3?

Loro-lorone model nuduhake dimensi horisontal sing padha lan sudut bukaan 90 °, nanging profil lateral beda-beda. CL275-3 nduweni ambane keterlibatan pigura lawang 19,3 mm lan dhuwur lateral 20,2 mm, dene CL275-2 nduweni jarak lateral sing beda-beda sing cocog karo geometri saluran pigura sing beda. Pilih adhedhasar pigura lawang lan dimensi panel tartamtu.
