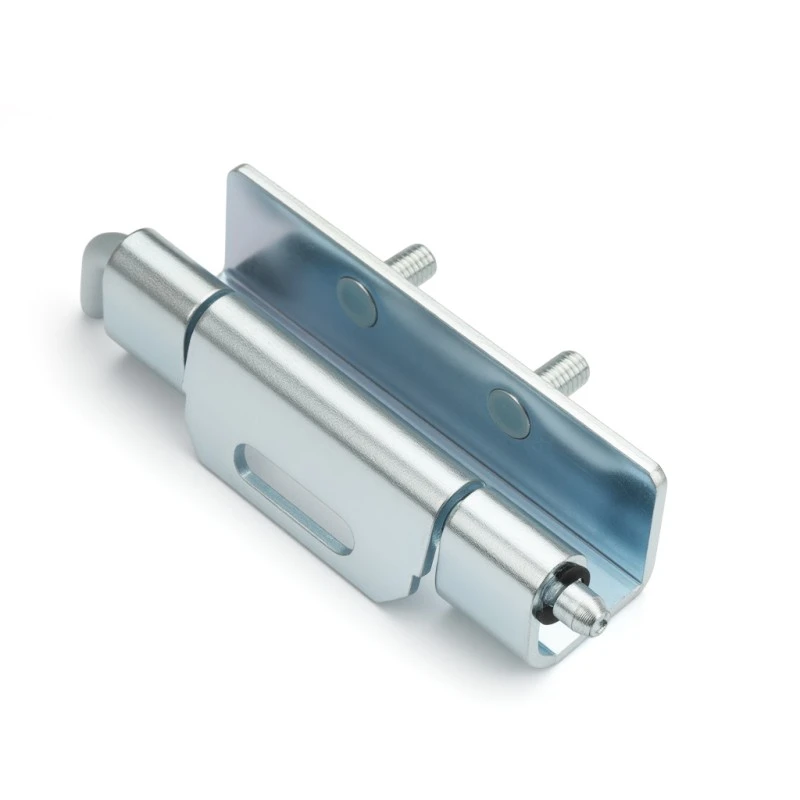

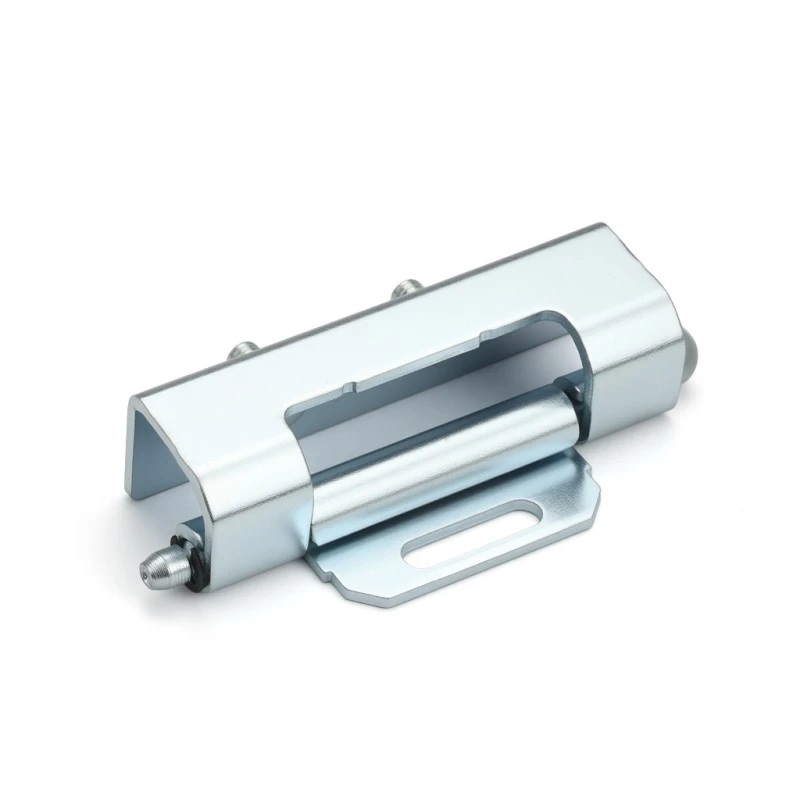

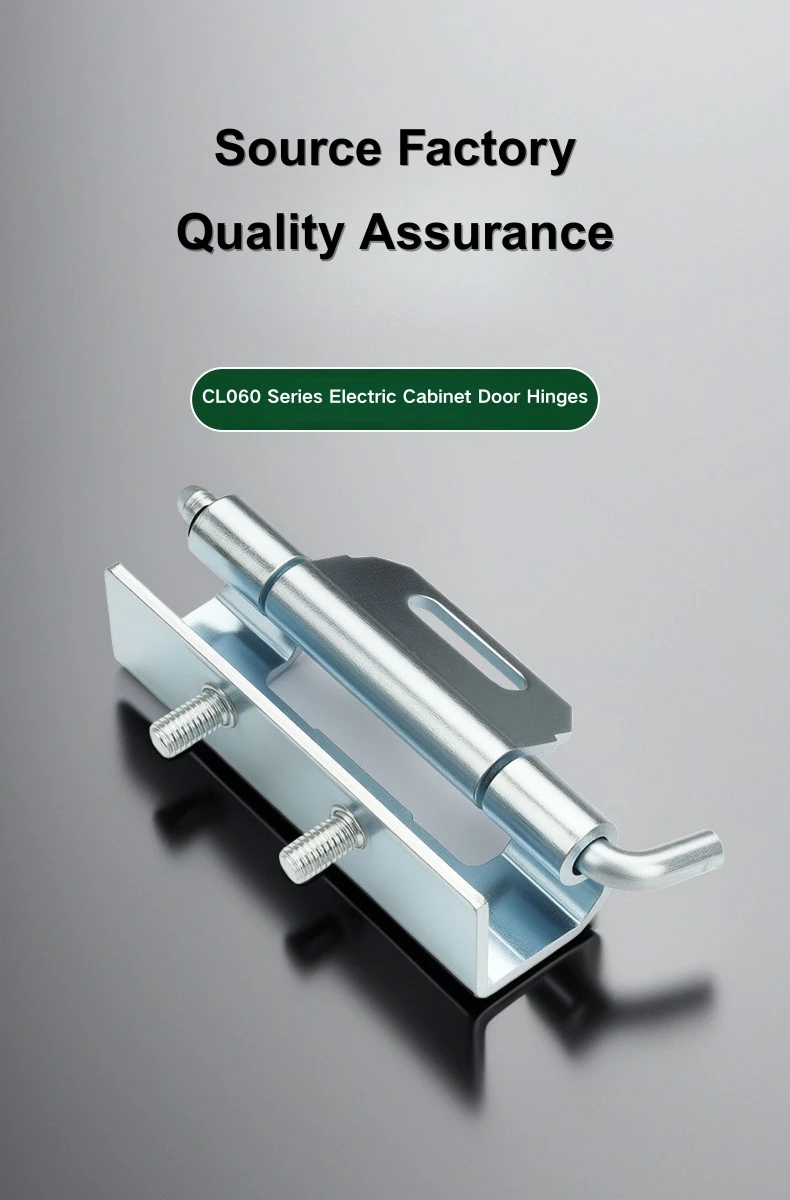

Didhelikake Engsel karo Studs

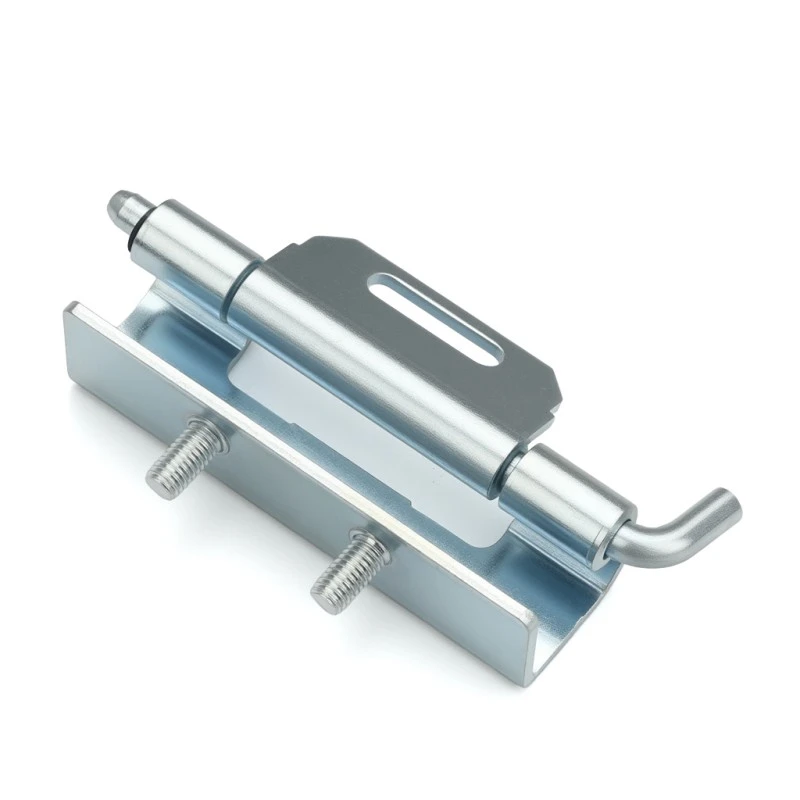

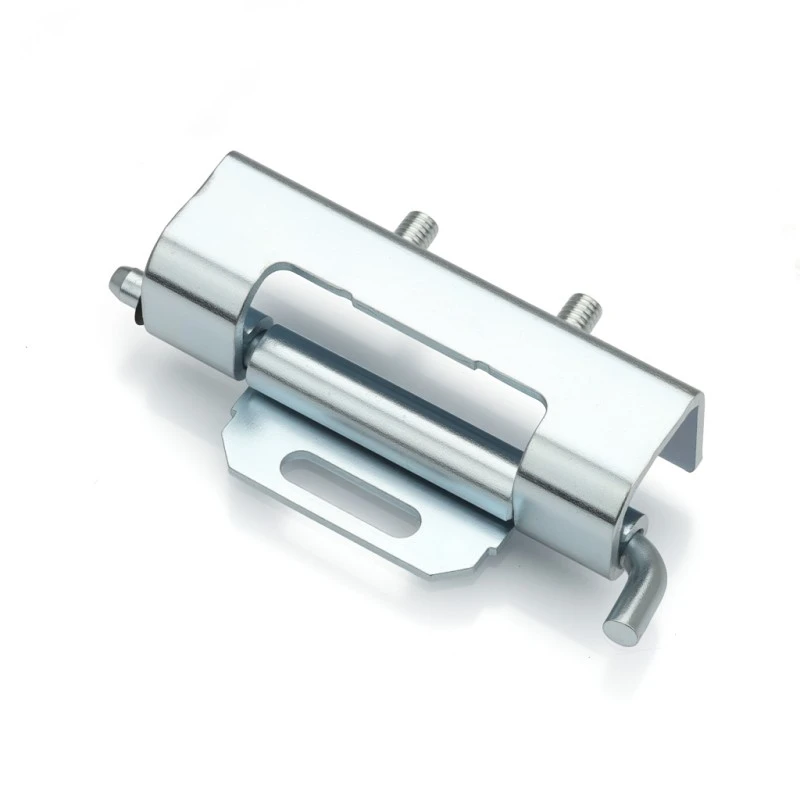

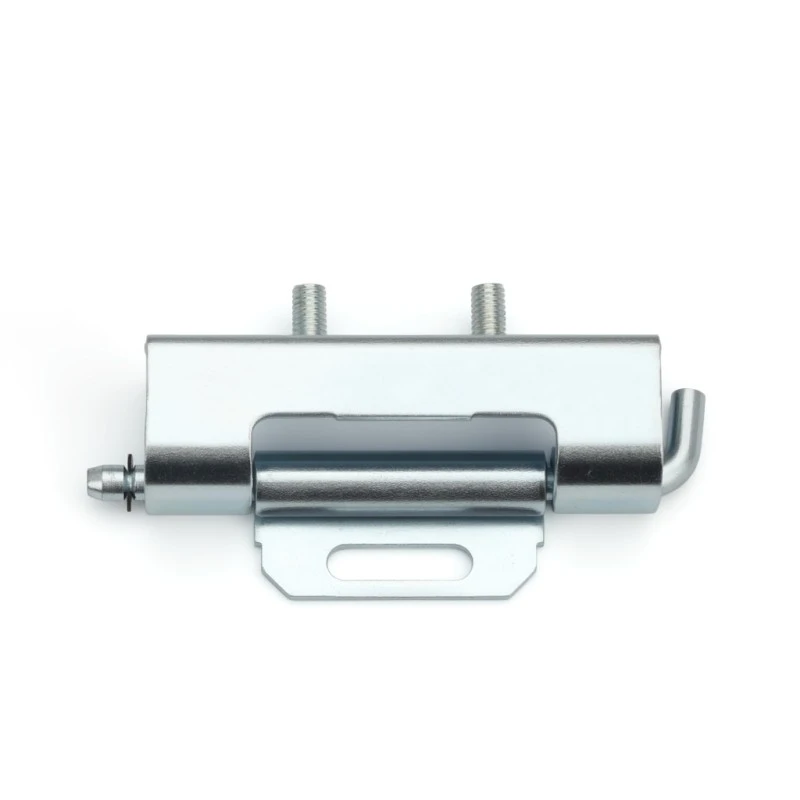

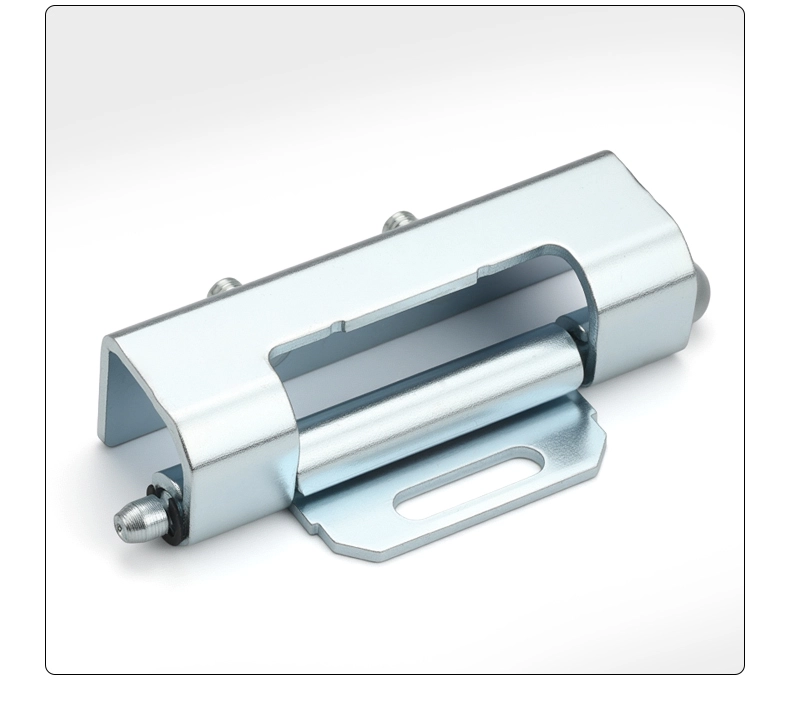

Kanggo sapa waé sing duwe engsel pager sing bisa dicopot saka Kunci Yitai, Engsel Didhelikake karo Studs CL060 nangani pengelasan lan pemasangan kacang, lan sekrup wis kalebu. Ana slot 19,8 mm ing swiwi sing dipasang supaya sampeyan bisa nyetel posisi sadurunge ngunci - migunani yen sampeyan butuh lawang kanggo nyumerepi terus. Dawane sakabèhé ana ing 86 mm kanthi awak engsel 70 mm lan laras Φ5 mm.

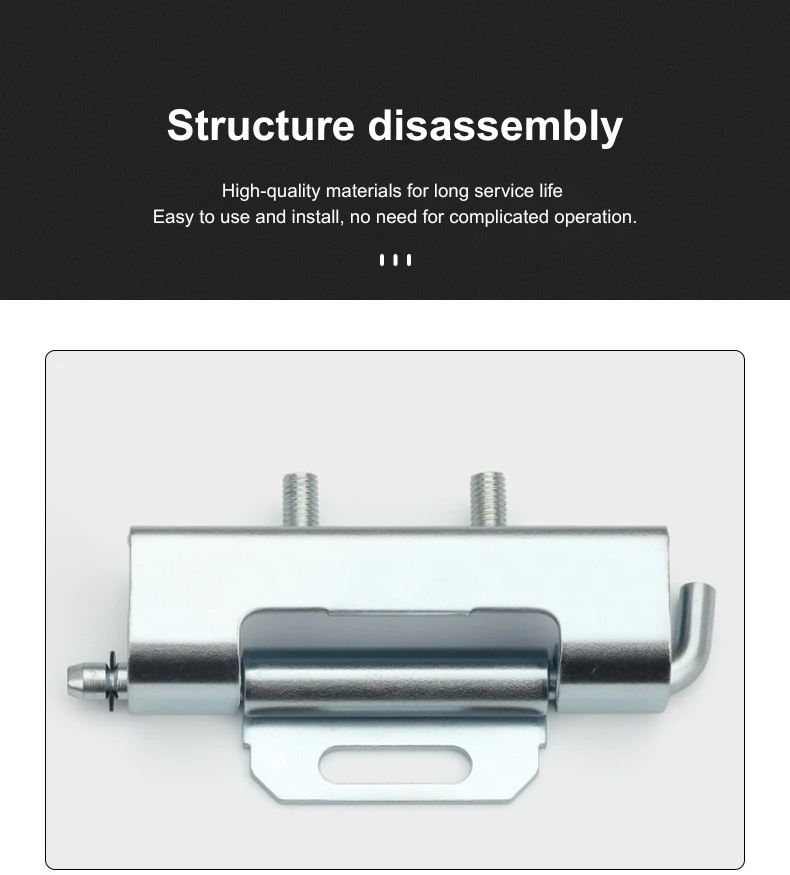

Struktur lan Dimensi

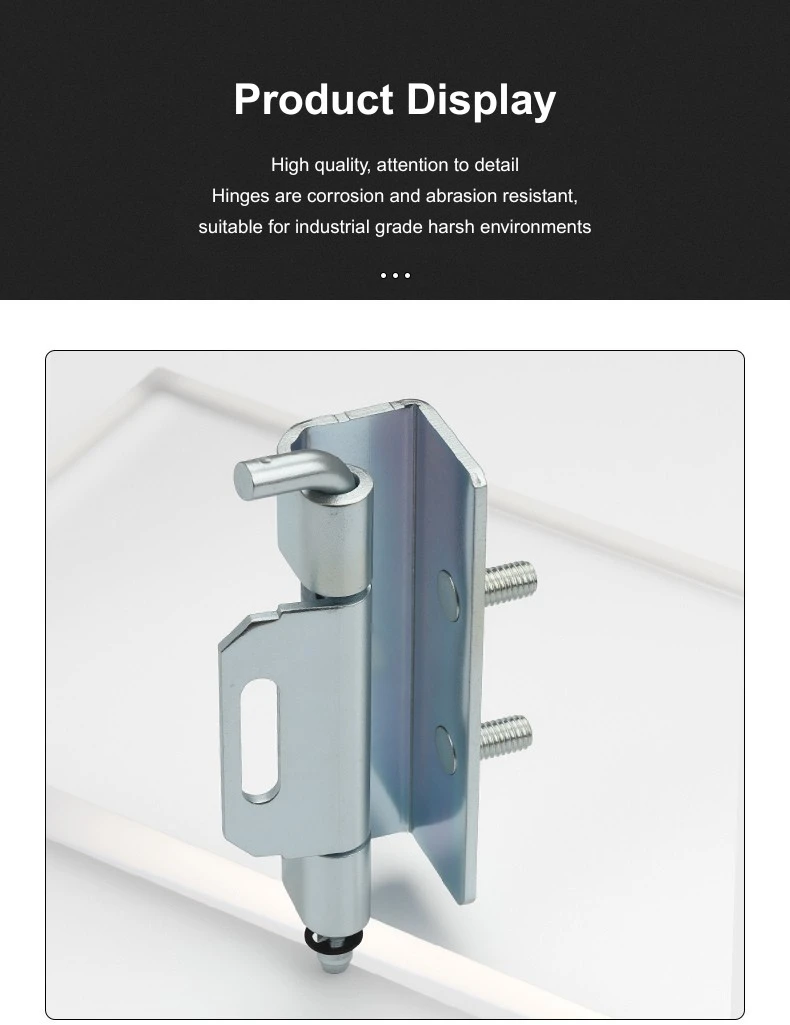

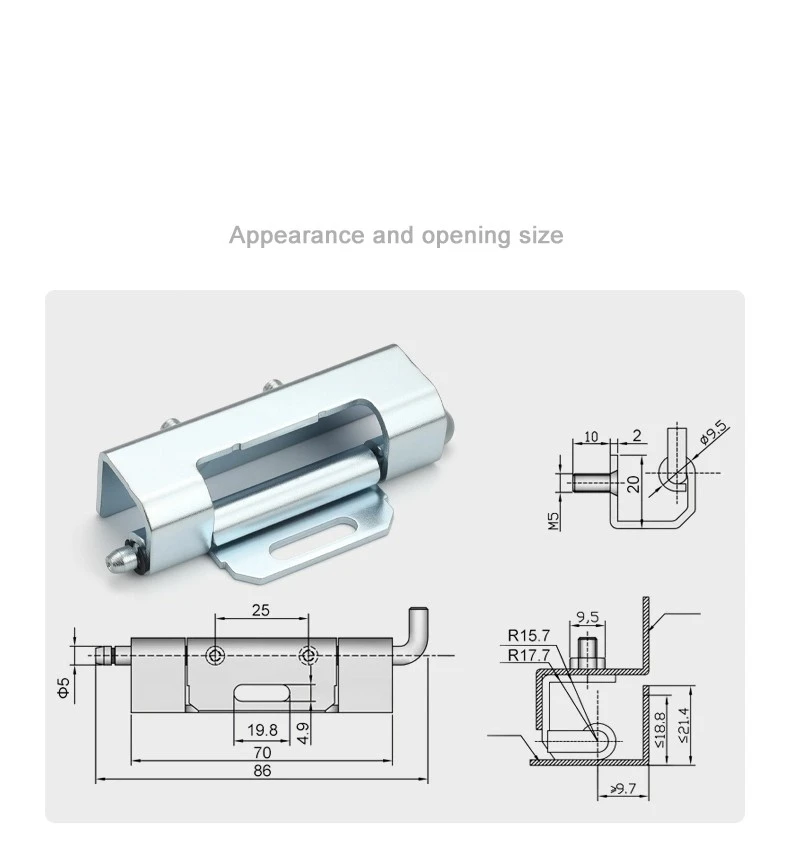

Hinge Concealed with Studs mlaku 86 mm sakabèhé, karo awak utama njupuk munggah 70 mm lan swiwi soyo tambah nutupi liyane. Laras punika Φ5 mm, lan kandang jaran dhewe duwe sirah Φ9,5 mm, poros 10 mm, Pundhak 2 mm, lan M5 threading - langsung kanggo melu karo nut saluran pigura.

Kanggo kompatibilitas pigura, Concealed Hinge with Studs dirancang kanggo saluran kanthi radius njero R15.7 nganti R17.7 mm, ambane reresik panel lawang ≤18.8 mm, jangkauan lateral ≤21.4 mm, lan bukaan pigura> 9.7 mm. Awak engsel ambane 22,6 mm lan swiwi sing dipasang ambane 25 mm - cukup kompak kanggo njagong kanthi resik ing pigura tanpa nempel ing ngarep lawang.

Instalasi lan Pemasangan

Engsel Didhelikake karo Studs dadi karo kombinasi welding lan nut soyo tambah. Wing soyo tambah bakal gandheng menyang panel lawang sak pabrik, lan mburi kandang jaran melu saluran pigura nggunakake ngawut-awut M5 klebu. Slot 19,8 mm ing swiwi menehi sawetara kamar kanggo mindhah posisi nggeser sadurunge tightening kabeh mudhun, kang ndadekake alignment lawang kathah kurang fiddly sak perakitan.

Sawise iku kabeh tetep ing Panggonan, Engsel Didhelikake karo Studs isih ngidini lawang kanggo teka mati yen perlu - mung disengage kandang jaran saka saluran pigura lan lawang ngangkat free. Swiwi sing dilas tetep ana ing panel lawang kanthi permanen, saéngga ngilangi lawang ora mengaruhi pemasangan engsel. Iku fitur Handy kanggo lemantun sing kudu lawang dibusak kanggo wiring nganggo utawa akses internal.

Skenario Aplikasi

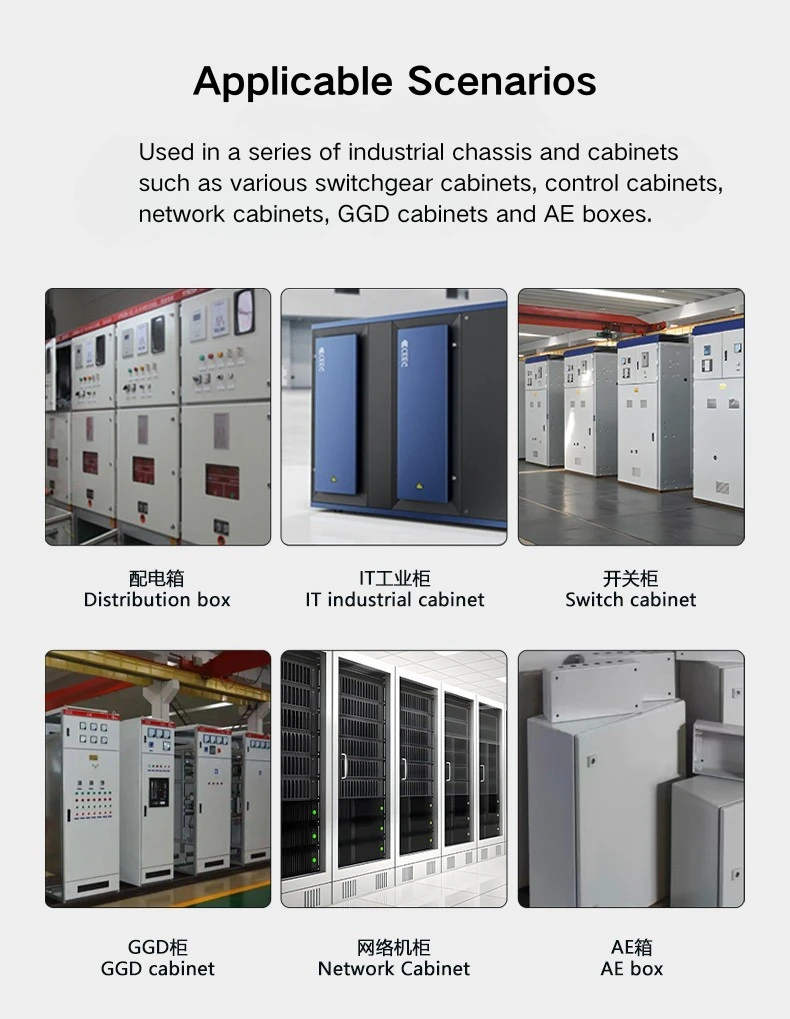

Engsel sing Didhelikake karo Studs asring katon ing lawang panel distribusi, lampiran switchgear, lawang kabinet jaringan, lan lemari peralatan industri sing njaga njaba njaba. Wiwit engsel kasebut ana ing jero pigura, ora ana apa-apa sing katon ing njaba nalika lawang ditutup - ora ana tong minyak sing protruding, ora ana swiwi sing katon.

Sisih sing bisa dicopot saka Engsel sing Didhelikake karo Studs uga migunani kanggo lemari sing dipasang ing bengkel lan dikirim menyang situs - lawang bisa dicopot kanggo transportasi lan bali maneh yen kabinèt ana ing posisi. Rampung baja karbon galvanis apik kanggo lingkungan industri njero ruangan standar, lan ing 86 mm engsel kasebut cocog karo dimensi saluran pigura sing biasane ditemokake ing kandang distribusi lan switchgear.

FAQ

Q1: Apa ukuran sakabèhé saka engsel CL060?

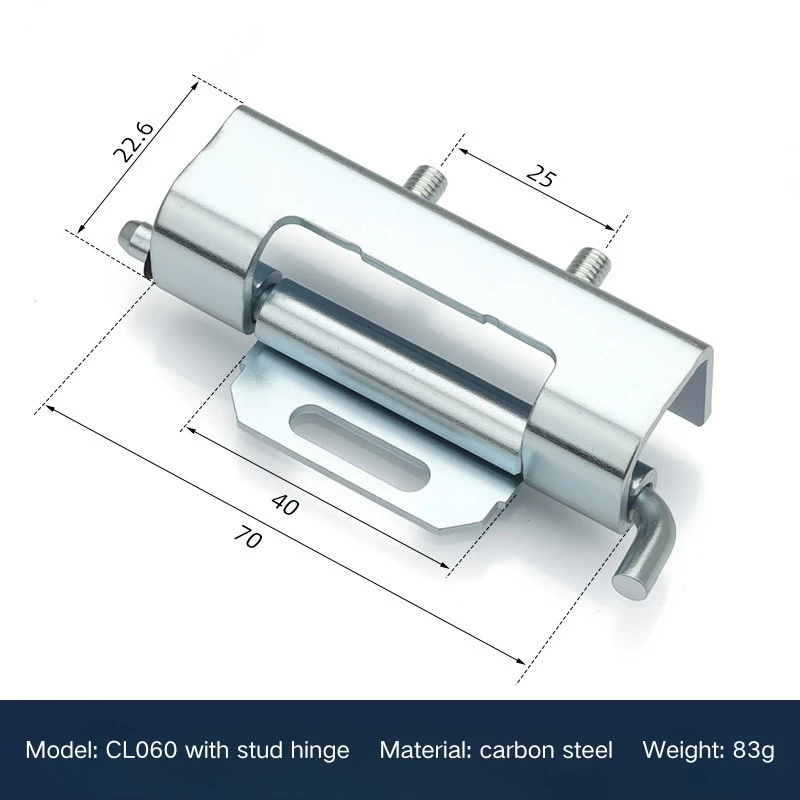

Engsel sing didhelikake CL060 nduweni dawa sakabèhé 86 mm, dawa awak engsel 70 mm, lan diameter laras Φ5 mm. Swiwi sing dipasang yaiku ambane 25 mm lan ambane awak engsel 22,6 mm. Bobot total yaiku 83g.

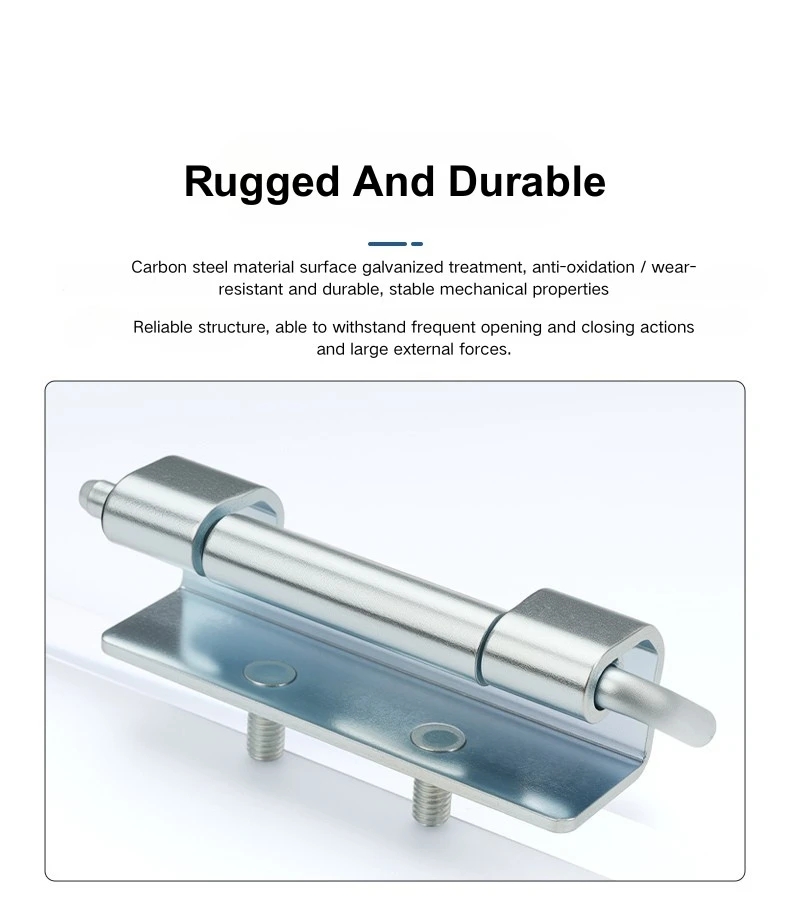

Q2: Bahan apa sing digawe saka CL060?

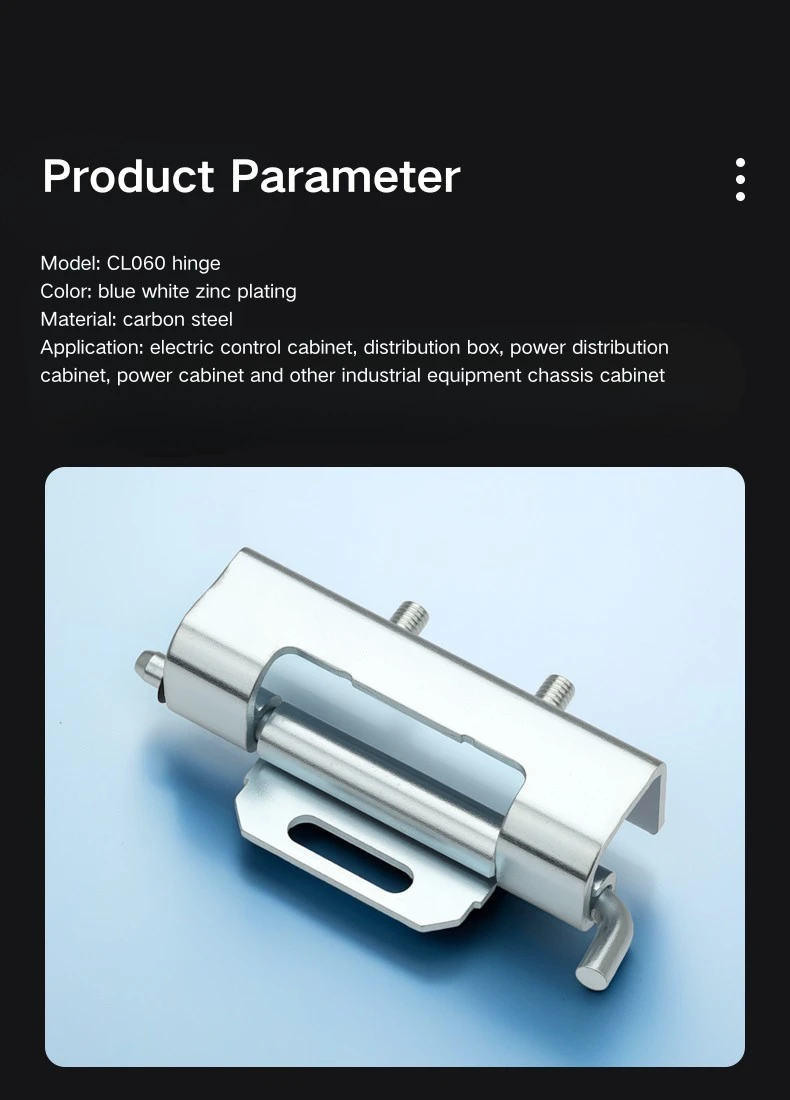

CL060 digawe saka baja karbon kanthi finish galvanis. Saiki mung kasedhiya ing siji spesifikasi.

Q3: Kepiye carane CL060 diinstal?

CL060 nggunakake kombinasi welding lan nut soyo tambah. Wing soyo tambah gandheng menyang panel lawang, lan kandang jaran engages saluran pigura nggunakake ngawut-awut M5 klebu. Lubang pemasangan slotted ngidini pangaturan posisi sadurunge ndandani pungkasan.

Q4: Apa ukuran stud?

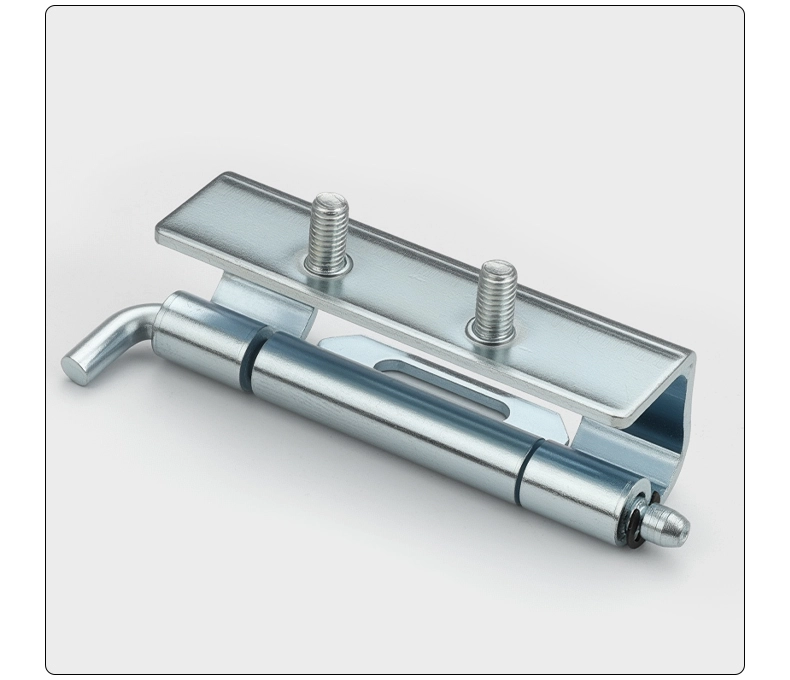

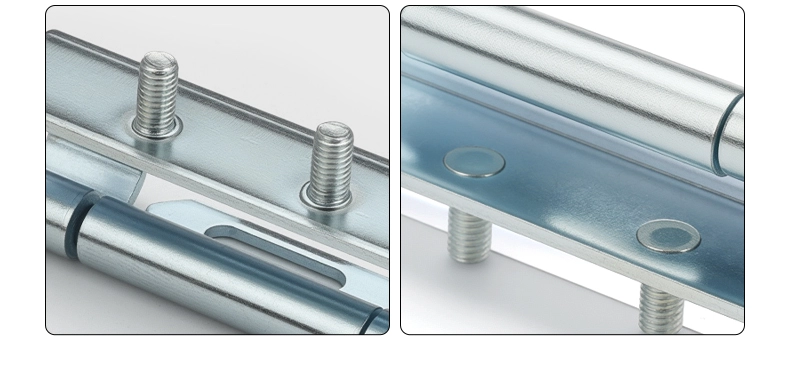

Stud nduweni diameter kepala Φ9,5 mm, dawa poros 10 mm, pundhak 2 mm, lan benang M5. Iki melu saluran pigura kanthi bukaan> 9,7 mm.

Q5: Apa ukuran saluran pigura sing cocog karo CL060?

Engsel sing didhelikake CL060 mathuk ing saluran pigura kanthi radius njero R15.7 nganti R17.7 mm. Reresik ambane panel lawang yaiku ≤18.8 mm lan tekan lateral total ≤21.4 mm.

Q6: Apa jinis enclosure cocok kanggo CL060?

CL060 digunakake ing lawang panel distribusi, enclosure switchgear, lemari jaringan industri, lan lawang kabinet peralatan mekanik - ing ngendi wae, engsel sing bisa dicopot lan bisa dicopot luwih disenengi tinimbang pilihan sing dipasang ing permukaan.
