Panel Distribusi Engsel sing bisa dicopot

Kanggo sing sumber hardware kabinet kontrol saka Yitai Lock ing jumlahe, Panel Distribusi Dipindhah Hinge CL250 seri worth mbandhingaké antarane model sadurunge manggonke pesenan, amarga desain struktural konsisten nanging dimensi beda-beda antarane model. Desain sing bisa dicopot tegese lawang bisa diangkat tanpa piranti sing wis diinstal, sing minangka fitur praktis kanggo garis perakitan lan pangopènan lapangan. Loro-lorone cara instalasi - meneng lan las - didhukung, supaya engsel mathuk menyang paling alur kerja fabrikasi tanpa modifikasi.

Pilihan Model lan Ukuran

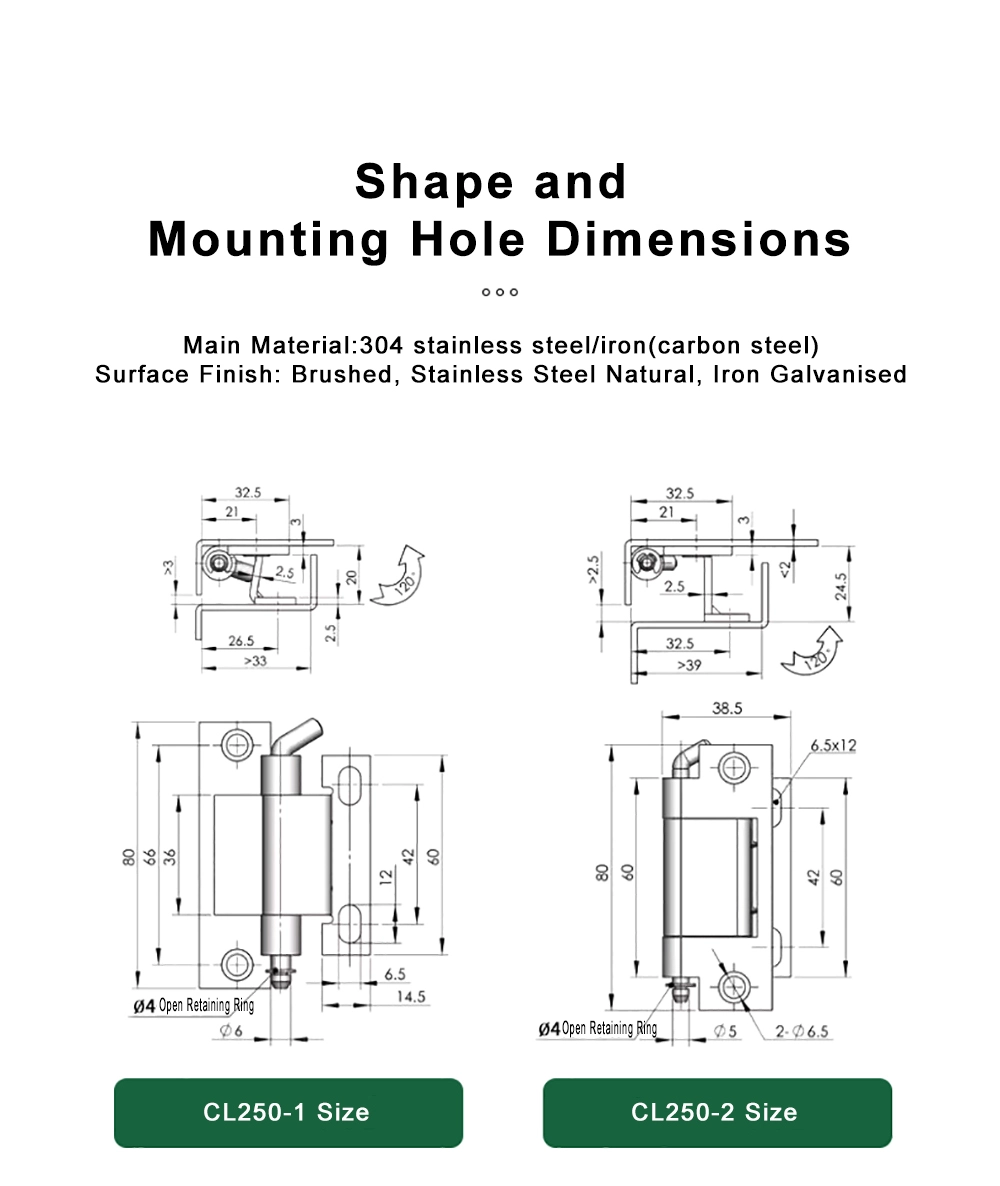

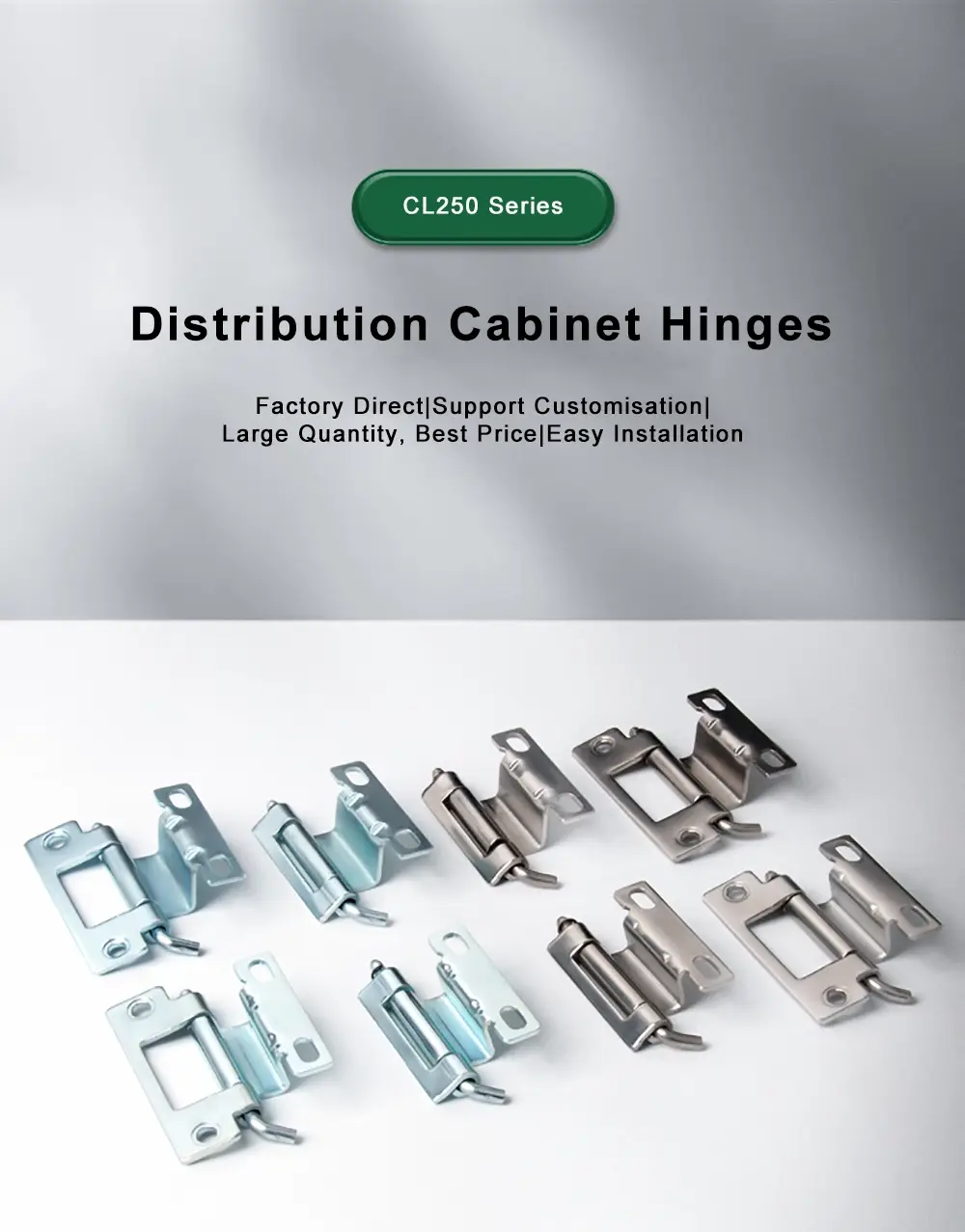

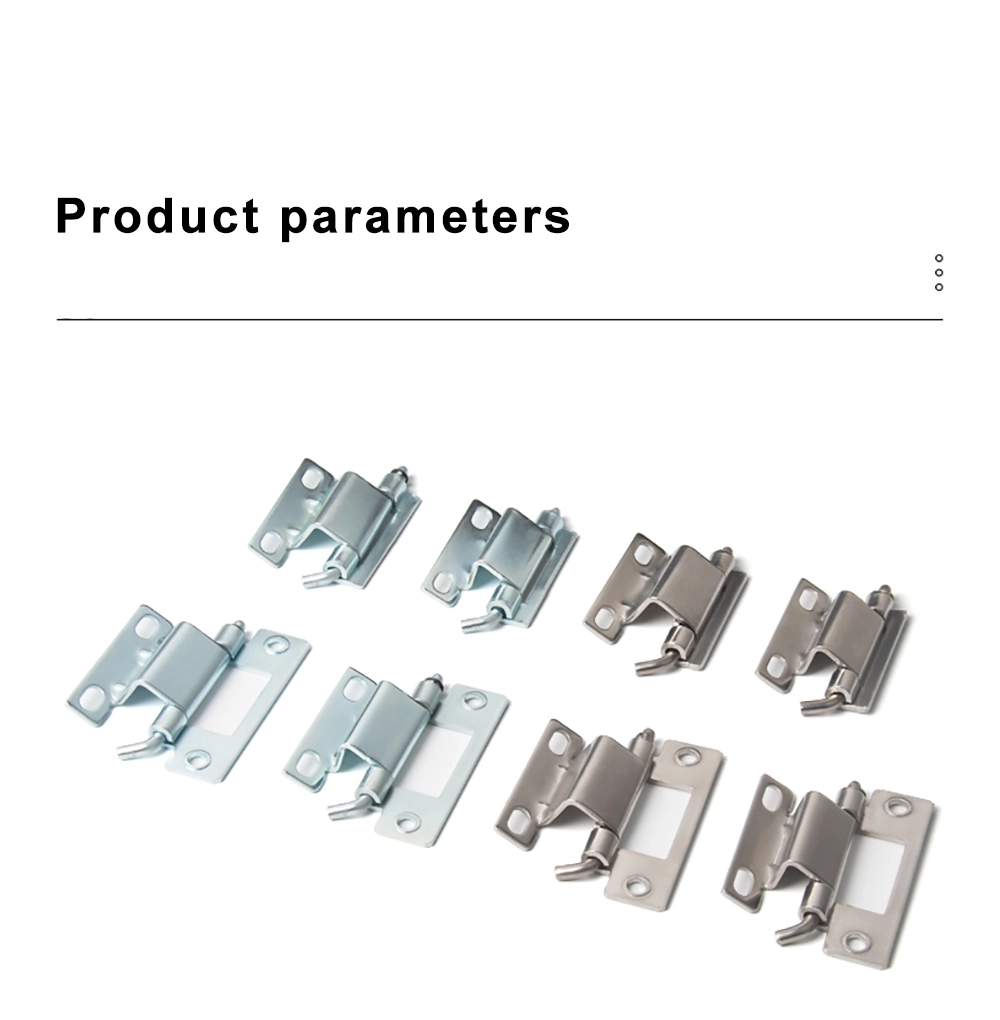

Seri Distribution Panel Removable Hinge CL250 nyakup papat model kanthi struktur dhasar sing padha nanging ukurane beda. CL250-1 nduweni dhuwur sakabèhé 80 mm kanthi awak engsel 66 mm, ambane total 33 mm, lan diameter laras Φ6 mm. CL250-2 nuduhake dhuwur sakabèhé 80 mm lan nggunakake dawa awak 60 mm, ambane 39 mm utawa luwih, lan tong minyak Φ5 mm karo rong bolongan pemasangan Φ6,5 mm jarak 6,5 × 12 mm.

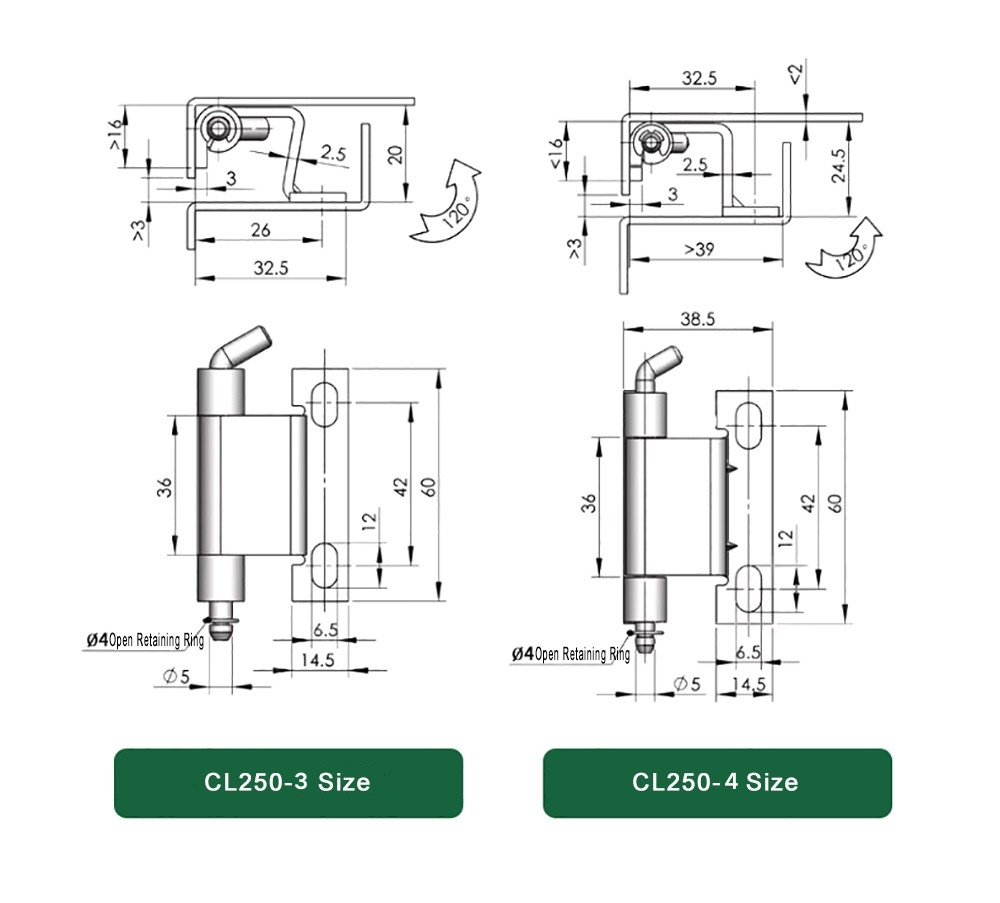

CL250-3 lan CL250-4 minangka pilihan sing luwih kompak ing kisaran Engsel Distribusi Panel Distribusi. Loro-lorone nduweni dhuwur awak engsel 36 mm lan dhuwur sakabèhé 60 mm, kanthi ambane dhasar 14,5 mm lan laras Φ5 mm. CL250-3 nduweni ambane 32,5 mm nalika CL250-4 dadi 38,5 mm. Kabeh model papat nggunakake dering nahan mbukak Φ4 kanggo ngamanake pin ing panggonan.

Jinis Rod lan Opening Angle

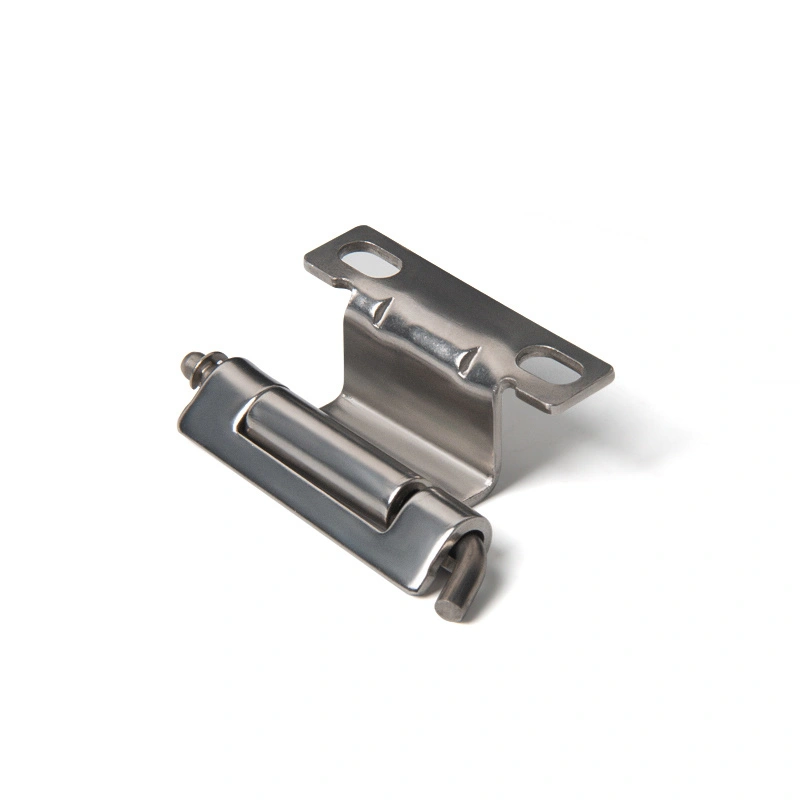

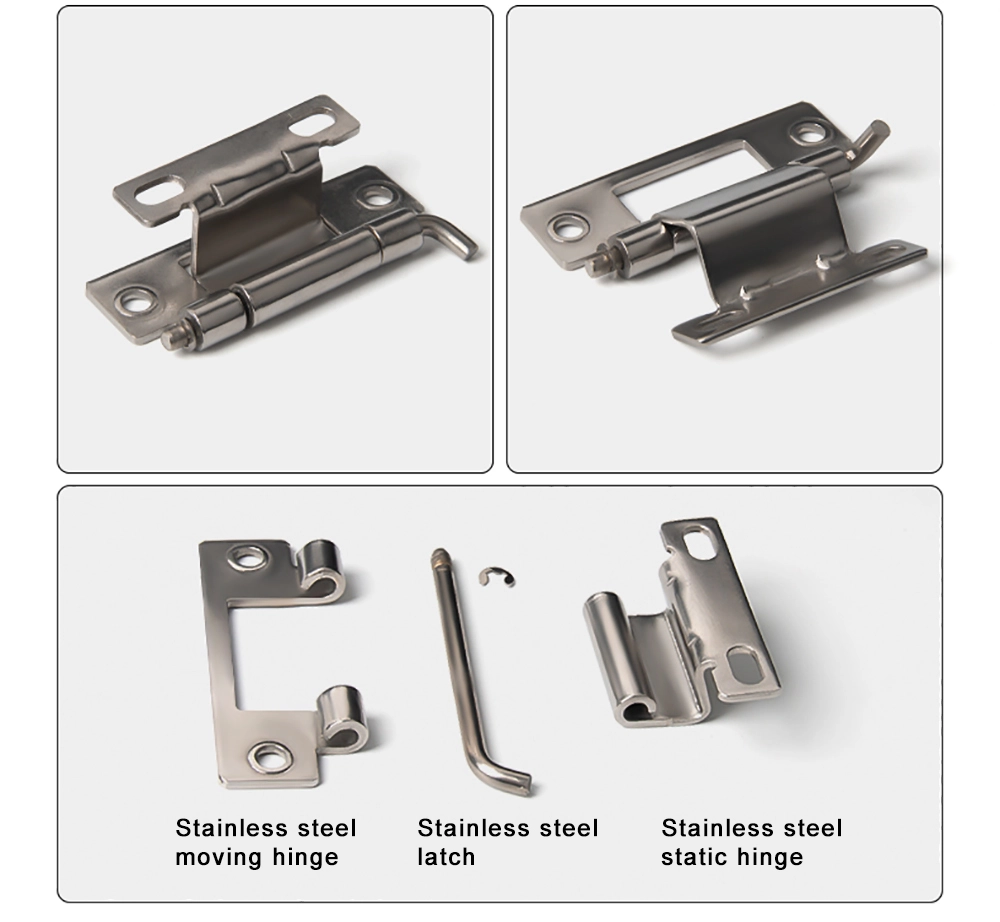

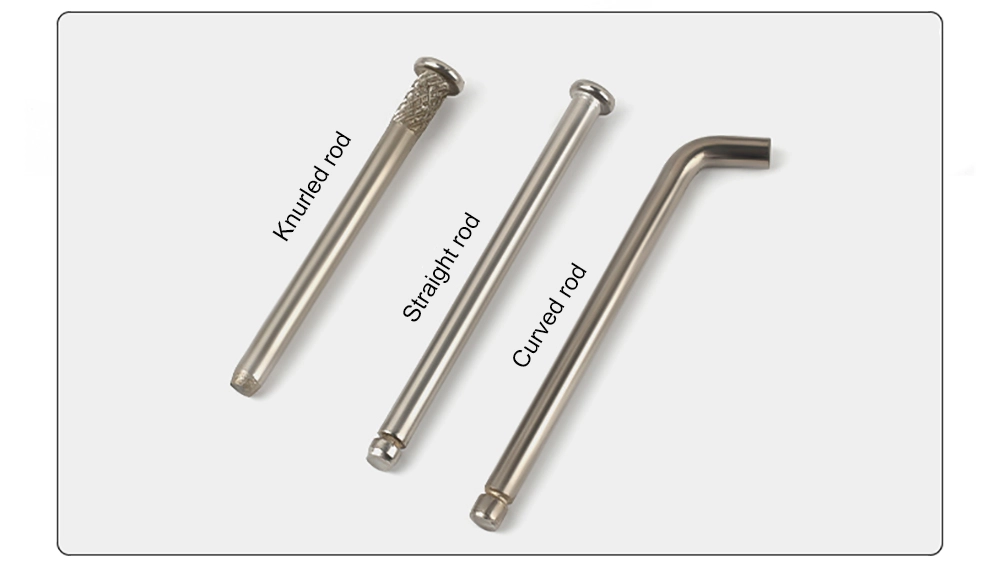

Salah sawijining rincian sing luwih praktis babagan Engsel Distribusi Panel Distribusi yaiku pilihan saka telung jinis rod: knurled, straight, lan mlengkung. Rod knurled nambah tekstur genggeman kanggo pin, kang mbantu nolak loosening ing geter. Batang lurus minangka pilihan standar lan cocog karo aplikasi pager umum. Rod sing mlengkung dibentuk supaya gampang mbusak pin kanthi tangan, sing bisa migunani ing engsel sing asring diakses utawa ing papan sing sempit.

Kabeh jinis rod ing Distribution Panel Removable Hinge bisa digunakake karo Φ4 padha mbukak ring retaining sing ngunci pin sawise lungguh. Sudut bukaan ing kabeh seri CL250 kira-kira 120 °, sing menehi reresik cukup kanggo kabutuhan akses lawang kabinet tanpa mbutuhake ayunan 180 °.

Instalasi lan Pemasangan

Engsel Distribusi Panel Dicopot ndhukung rong cara instalasi - sekrup soyo tambah lan welding - kang tegese bisa digunakake ing loro fabricated sheet metal enclosures lan bolt-bareng rakitan kabinèt. Kanggo sekrup soyo tambah, CL250-1 nggunakake slot siji Φ6,5 mm, nalika model CL250-2 lan CL250-3/4 nggunakake slot oval utawa bolongan dual sing ngidini sawetara imbuhan posisi sak instalasi.

Sawise diinstal, Engsel Distribusi Panel Distribusi ngidini godhong lawang dicopot kanthi narik pin - ora ana alat sing dibutuhake. Iki ndadekake iku uga cocog kanggo enclosures sing mbutuhake aman lawang periodik kanggo akses kabel utawa pangopènan internal. Dering retaining njaga pin supaya ora bisa ngeculke nalika nggunakake biasa, supaya ora ana risiko lawang tiba ing tengah-tengah operasi.

Skenario Aplikasi

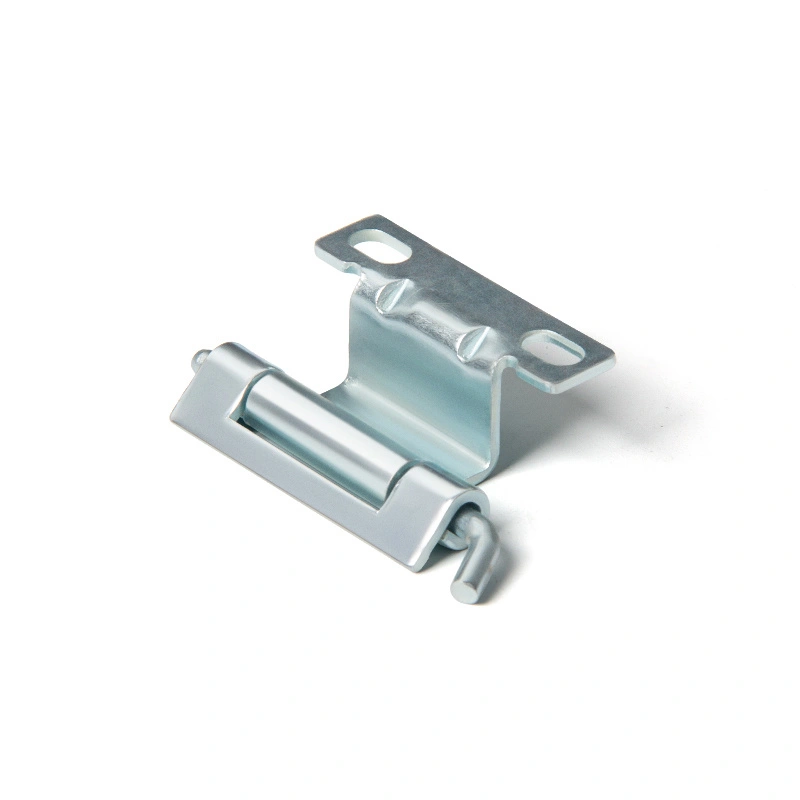

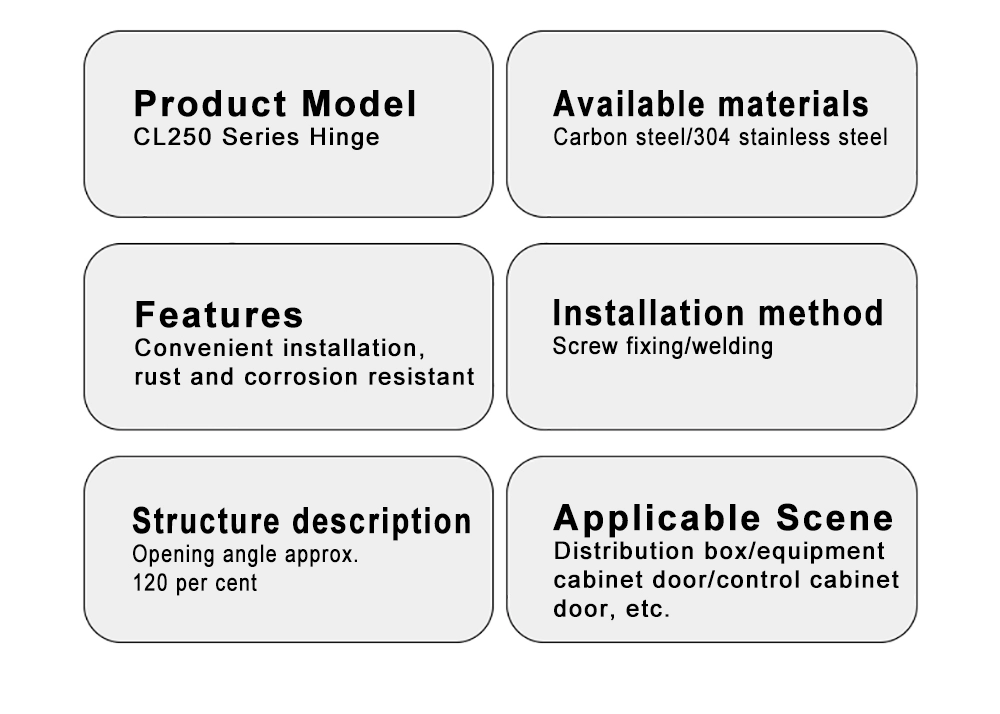

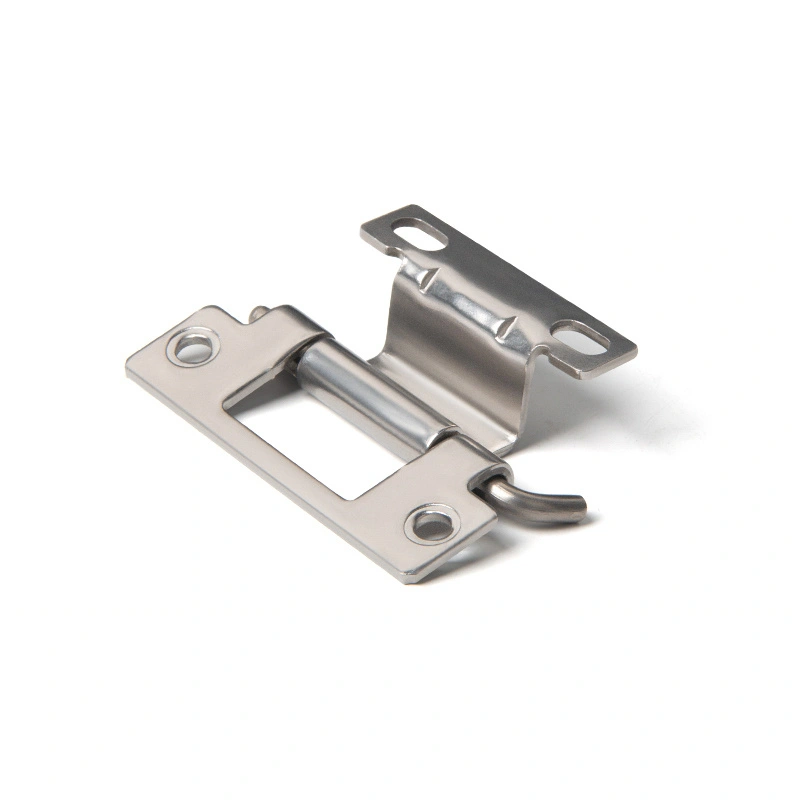

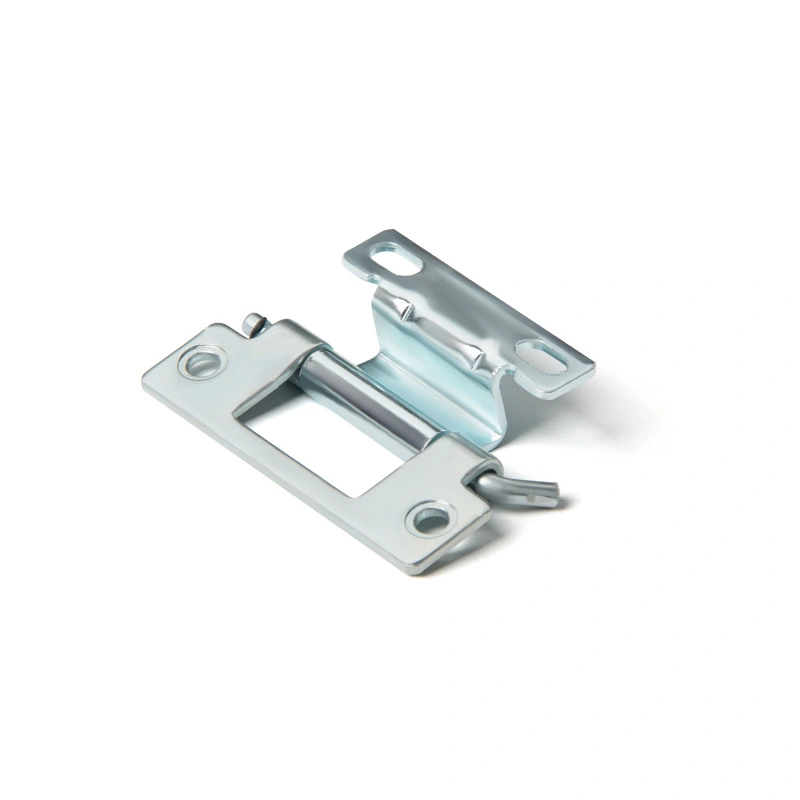

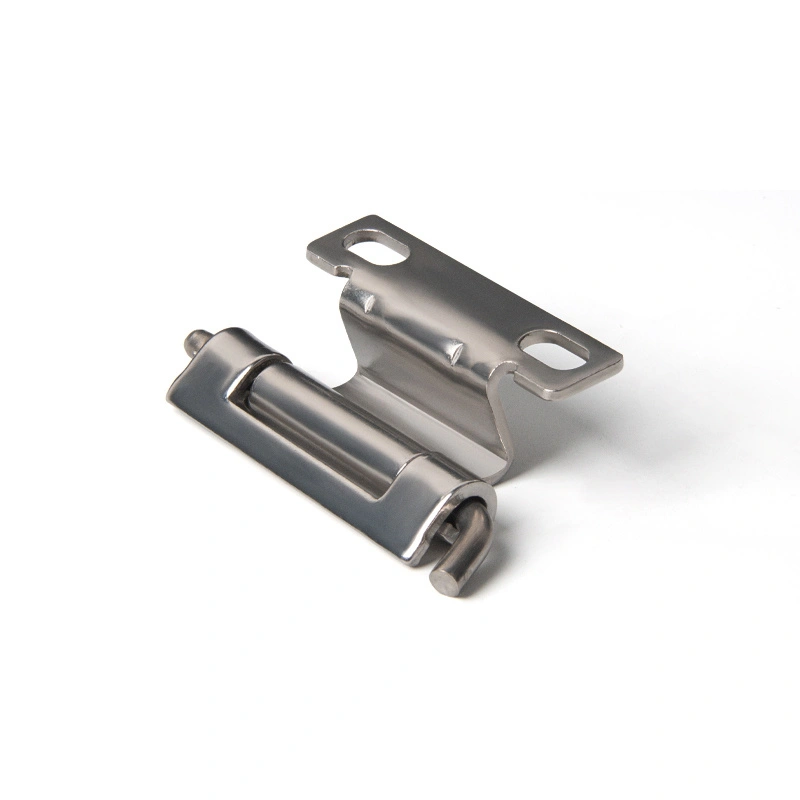

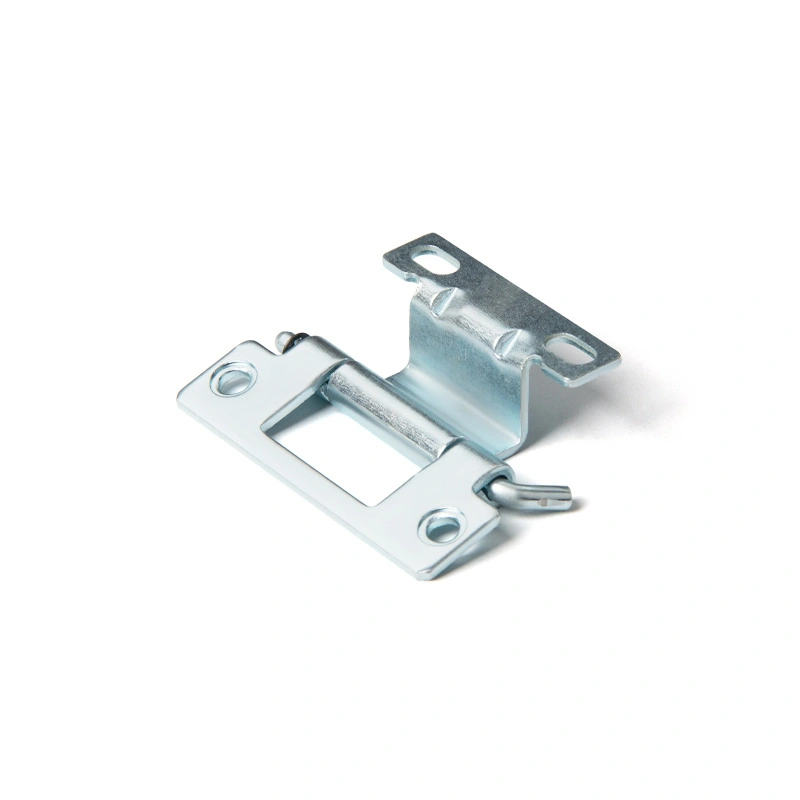

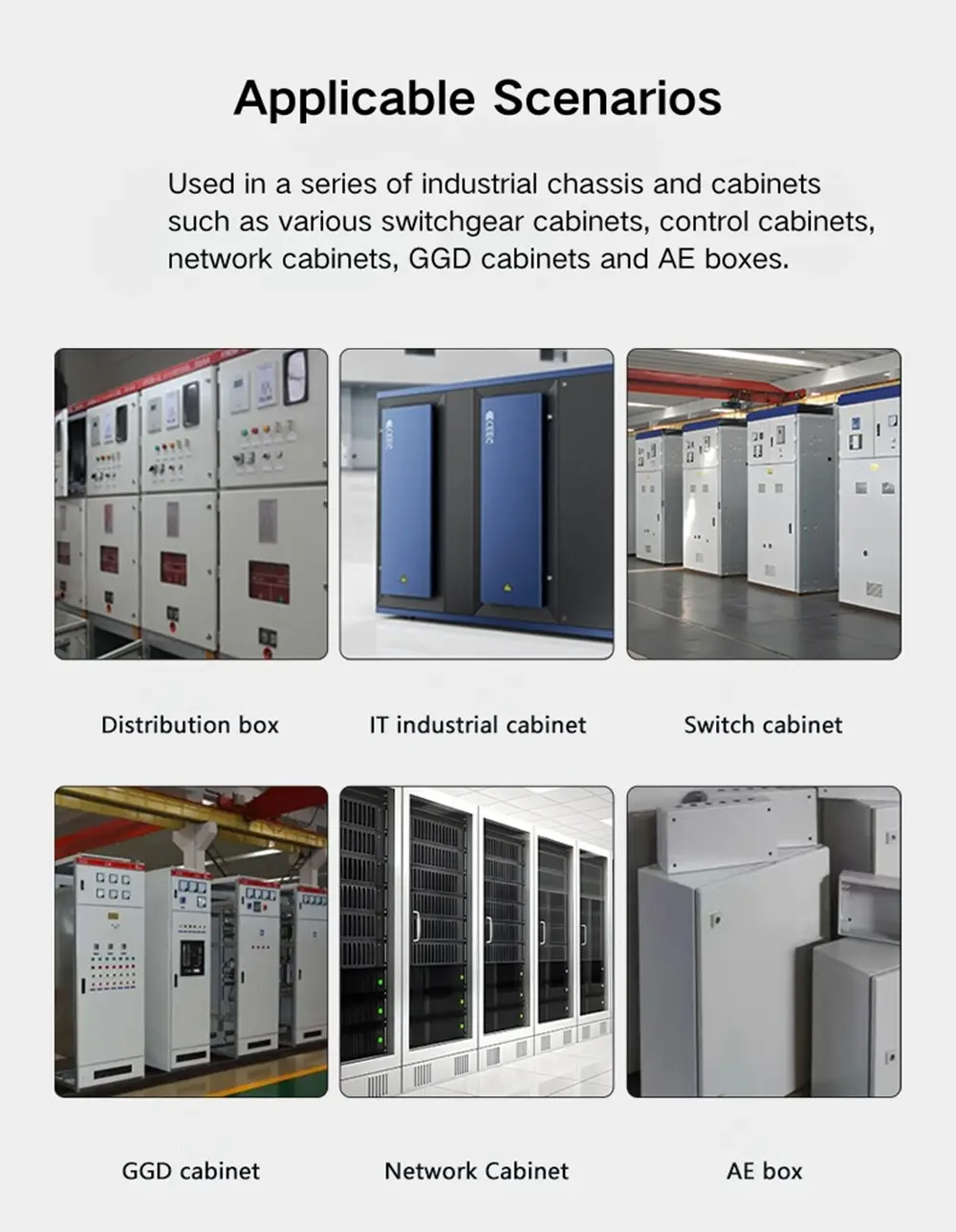

Engsel Distribusi Panel Distribusi paling kerep katon ing kothak distribusi, lawang kabinet kontrol, lan lampiran peralatan industri - ing ngendi wae lawang kudu metu kanthi resik tanpa mbongkar pigura. Sudut bukaan 120 ° cukup kanggo akses nyaman kanggo interior panel ing paling panginstalan, lan wiwit loro sekrup soyo tambah lan welding didhukung, mathuk menyang paling setups fabrikasi kabinèt tanpa adjustment sembarang. Ing sisih materi, ing seng-dilapisi baja karbon Distribution Panel Dipindhah Hinge punika Go-kanggo kanggo enclosures njero ruangan standar ing kahanan garing. Versi stainless steel 304 minangka pilihan sing luwih apik kanggo switchgear ruangan, instalasi pesisir, utawa ing ngendi wae kabinet bakal ngatasi kelembapan utawa karat sajrone wektu.

FAQ

Q1: Model apa sing kalebu ing seri CL250?

Seri CL250 kalebu papat model: CL250-1, CL250-2, CL250-3, lan CL250-4. Kabeh padha duwe desain struktural lan amba mbukak - beda ing antarane padha ing ukuran lan konfigurasi bolongan soyo tambah. Pilih adhedhasar dimensi panel lawang lan syarat beban.

Q2: Apa amba mbukak saka engsel CL250?

Kabeh papat model CL250 mbukak nganti kira-kira 120°. Iki konsisten ing seri lengkap preduli saka ukuran model utawa materi.

Q3: Apa jinis rod sing kasedhiya?

Engsel CL250 kasedhiya karo telung jinis rod: knurled, straight, lan mlengkung. Knurled rod nolak loosening ing geter; rod lurus minangka pilihan standar; rod sudhut mlengkung nggawe aman pin luwih gampang dening tangan ing instalasi nyenyet utawa asring diakses.

Q4: Kepiye pin diamanake yen wis diinstal?

Kabeh model CL250 nggunakake dering penahan mbukak Φ4 kanggo ngunci pin engsel nalika nggunakake normal. Pin bisa dicopot nganggo tangan nalika lawang dibutuhake, tanpa mbutuhake alat.

Q5: Apa cara instalasi sing didhukung?

Engsel CL250 bisa dipasang kanthi pemasangan sekrup utawa welding, gumantung saka cara fabrikasi kabinet sampeyan. Konfigurasi bolongan dipasang beda-beda miturut model - deleng gambar dimensi kanggo ukuran slot lan rincian jarak.

Q6: Bahan apa sing kasedhiya?

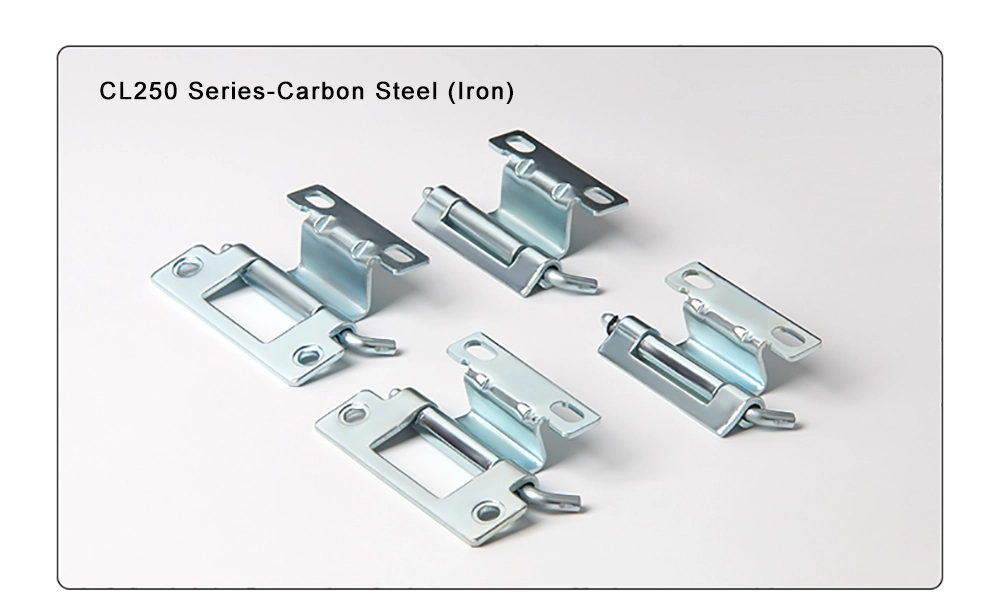

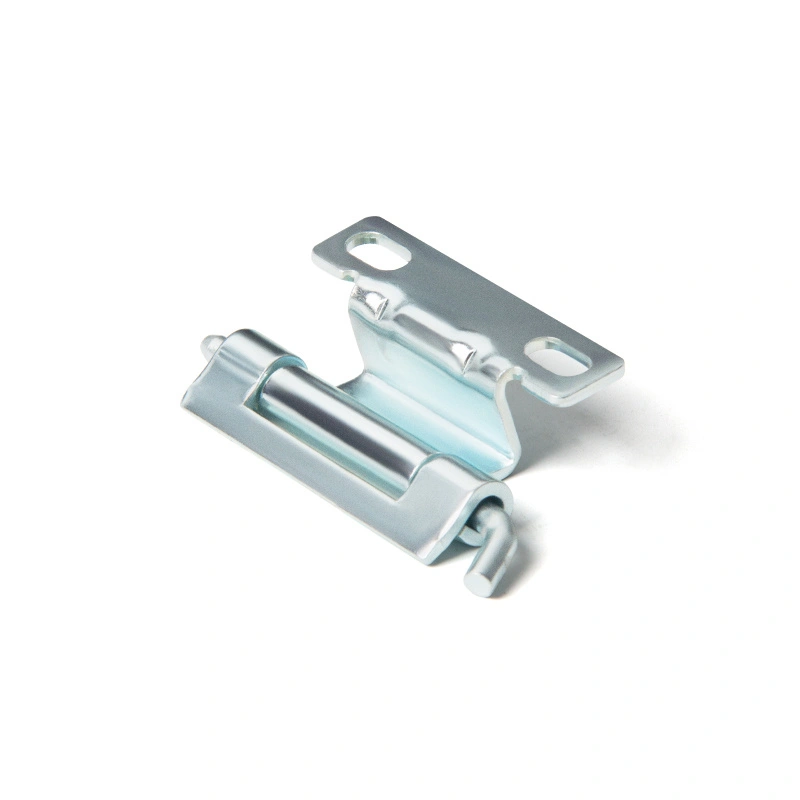

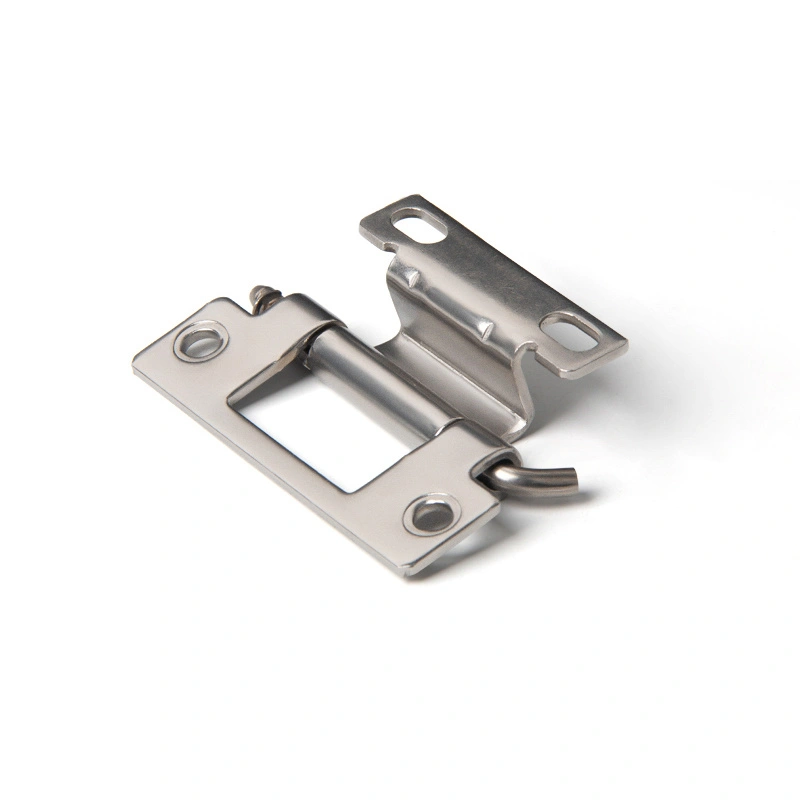

Engsel CL250 kasedhiya ing baja karbon berlapis seng lan baja tahan karat 304. Baja karbon cocog ing njero ruangan, lingkungan garing; Baja tahan karat 304 minangka pilihan sing tepat kanggo enclosure ruangan, ruangan kelembapan dhuwur, utawa lingkungan industri korosif.
