Engsel Stainless Steel Didhelikake kanthi lengkap

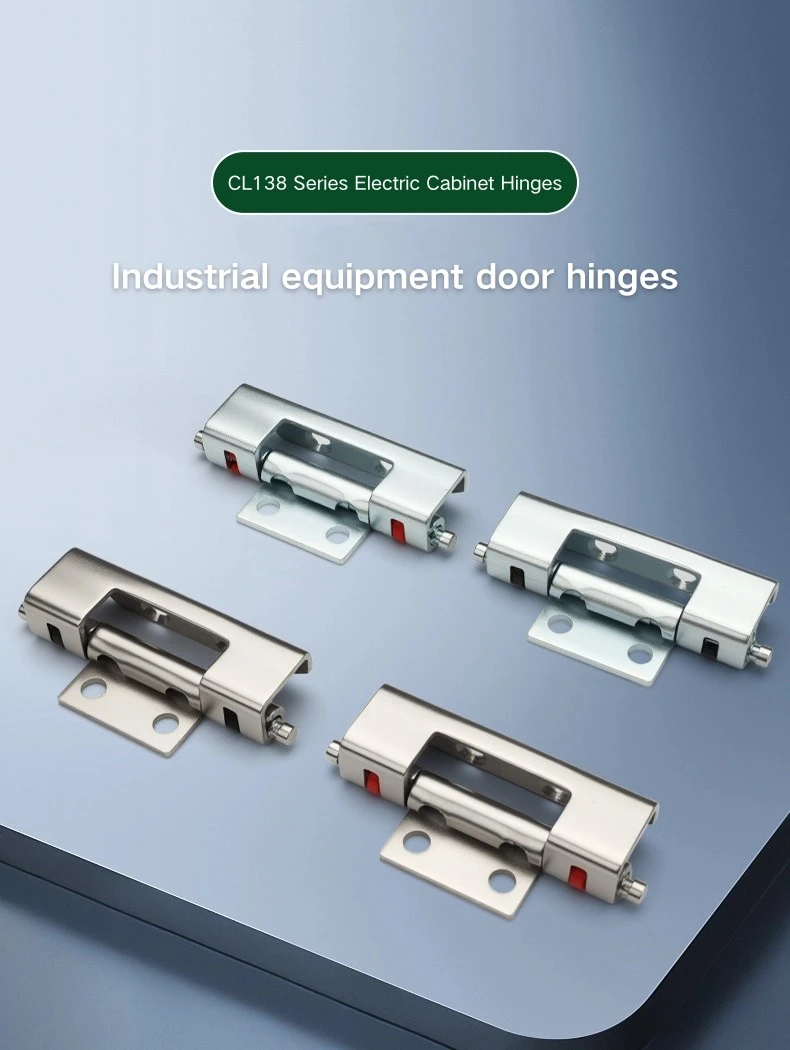

Kanggo engsel kabinet sing didhelikake sumber grosir saka Yitai Lock, Engsel Baja Tahan Karat sing Didhelikake CL138 nyakup papat varian ing rong bahan lan rong warna penjepit. Versi stainless steel minangka pilihan alami kanggo enclosure ing lingkungan sing lembab utawa korosif, dene pilihan baja karbon bisa digunakake kanthi apik kanggo mbangun kabinet distribusi njero ruangan standar. Werna clamp - ireng utawa abang - minangka bedane visual tinimbang sing fungsional, mula pilihan kasebut dadi pilihan utawa cocog karo hardware kabinet sing ana.

Struktur lan Dimensi

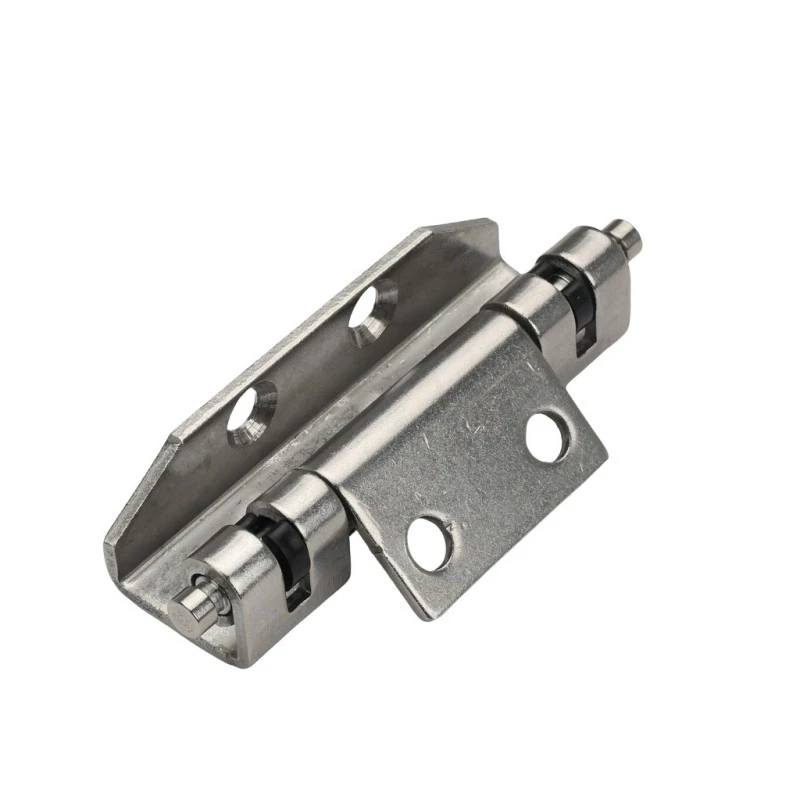

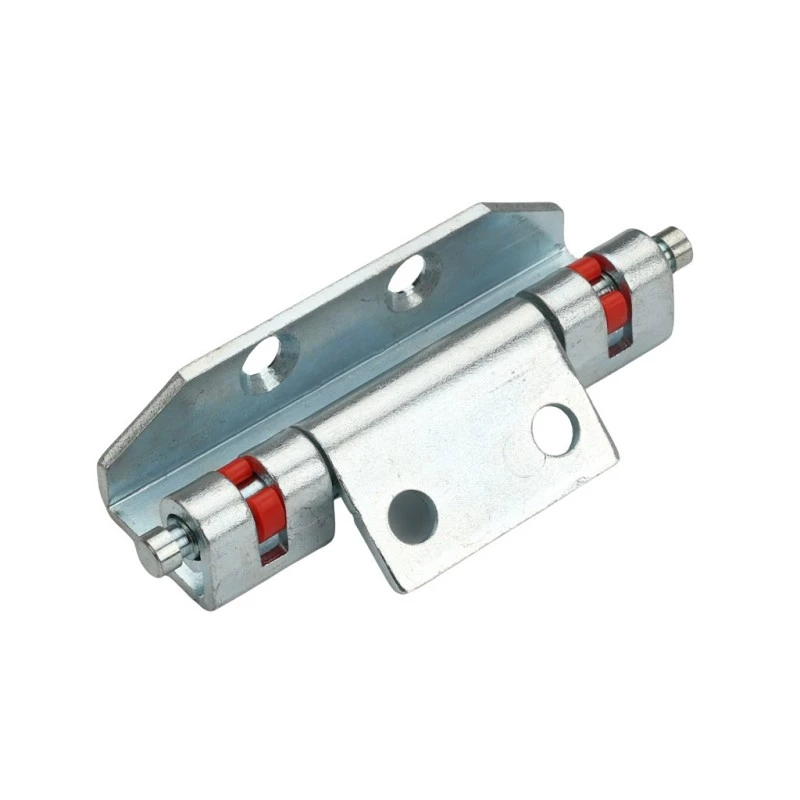

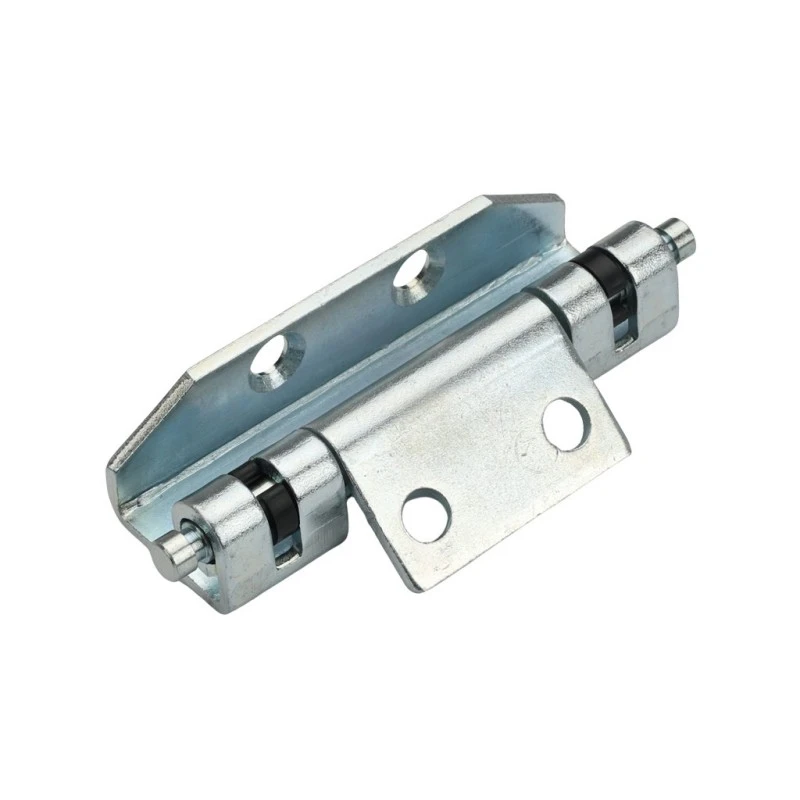

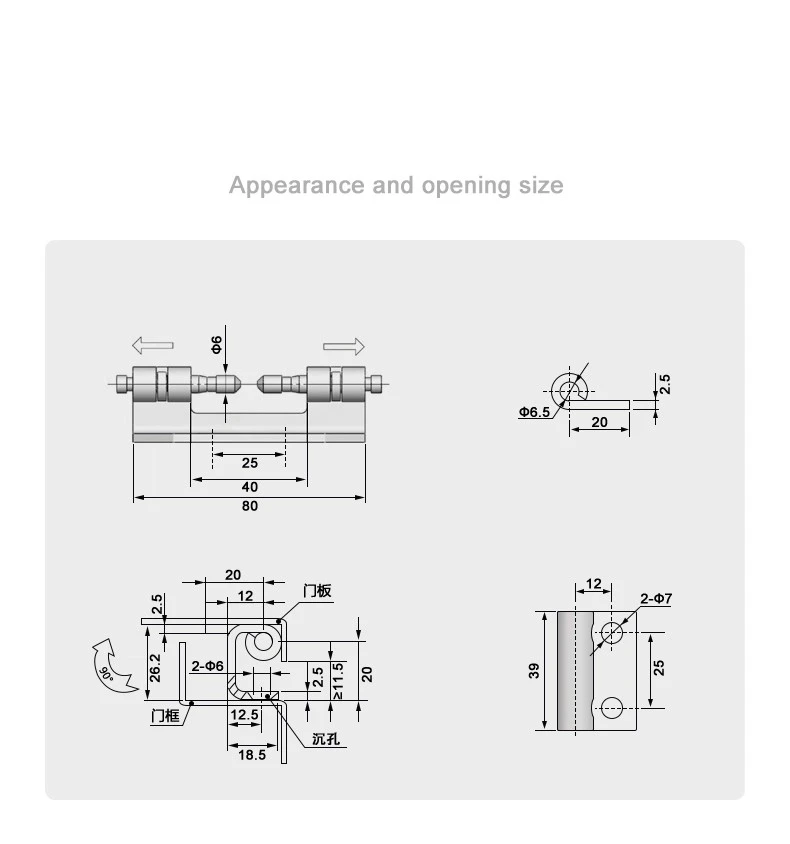

Engsel Stainless Steel Fully Concealed nduweni dawa sakabèhé 80 mm, karo awak engsel mlaku 40 mm lan span utama 25 mm antarane loro ends tong minyak. Dhiameter tong minyak yaiku Φ6 mm, lan rong bagean tong minyak saben metu saka awak tengah, menehi profil dumbbell sing khas. Majelis clamp lenggah ing ujung tong minyak lan sing njaga engsel karo saluran pigura lawang.

Piring pemasangan Engsel Baja Tahan Karat sing Didhelikake kanthi dhuwur ukurane 39 mm lan ambane 25 mm, kanthi rong bolongan pemasangan Φ7 mm kanthi jarak 12 mm saka pinggir. Sisih pigura nuduhake ambane total 18,5 mm karo basis 12,5 mm, loro bolongan laras Φ6 mm, lan recess countersunk saka ≥11,5 mm. Pin clamp Φ6,5 mm dumunung 2,5 mm bangga karo pasuryan rwaning karo dawa engagement 20 mm.

Instalasi lan Pemasangan

Engsel Stainless Steel sing Didhelikake kanthi lengkap dipasang kanthi welding - piring dipasang dilas menyang panel lawang lan awak engsel melu saluran pigura sajrone perakitan. Opening 90 ° tegese lawang swings menyang amba tengen saka pasuryan kabinèt, kang isine syarat akses standar kanggo paling distribusi lan konfigurasi kabinèt kontrol.

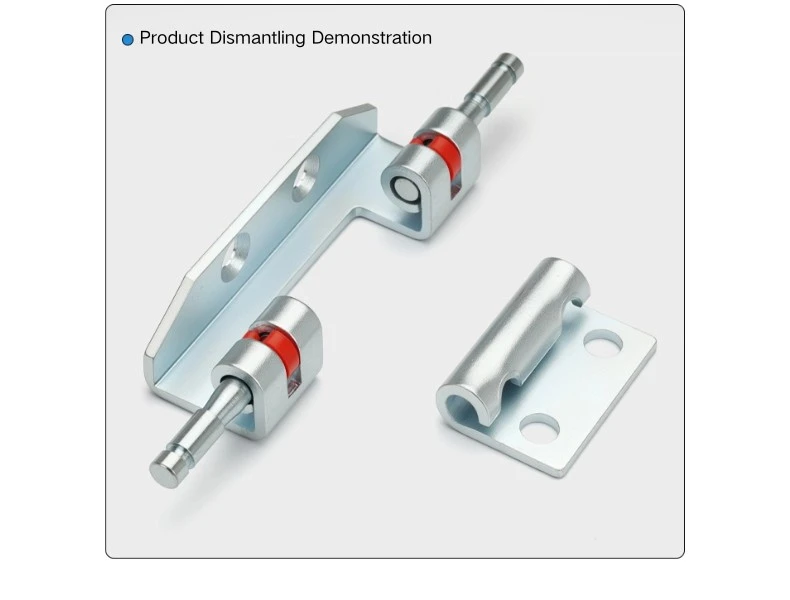

Sawise dilas, Engsel Baja Tahan Karat sing Didhelikake kanthi lengkap dumunung ing profil pigura supaya laras lan clamp didhelikake saka njaba. Mekanisme clamp ing saben pungkasan tong minyak ngunci engsel menyang saluran pigura lan bisa dirilis kanggo aman lawang yen perlu. Keterlibatan sing didhelikake iki uga ndadekake engsel kompatibel karo sistem pigura kabinèt Rittal, ing ngendi geometri saluran cocog karo jinis engsel sing dipasang.

Pilihan Material lan Clamp

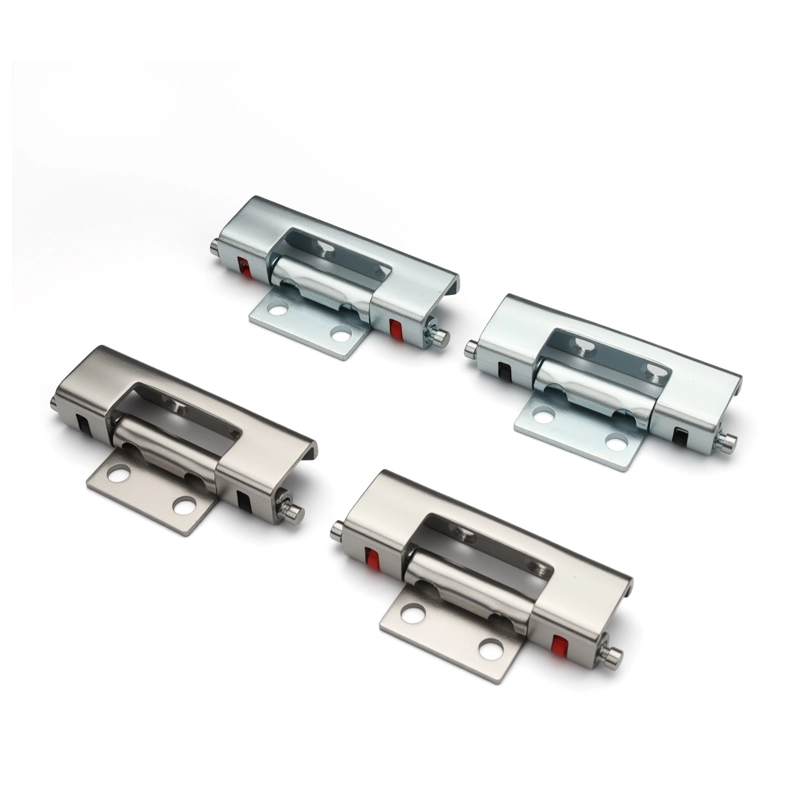

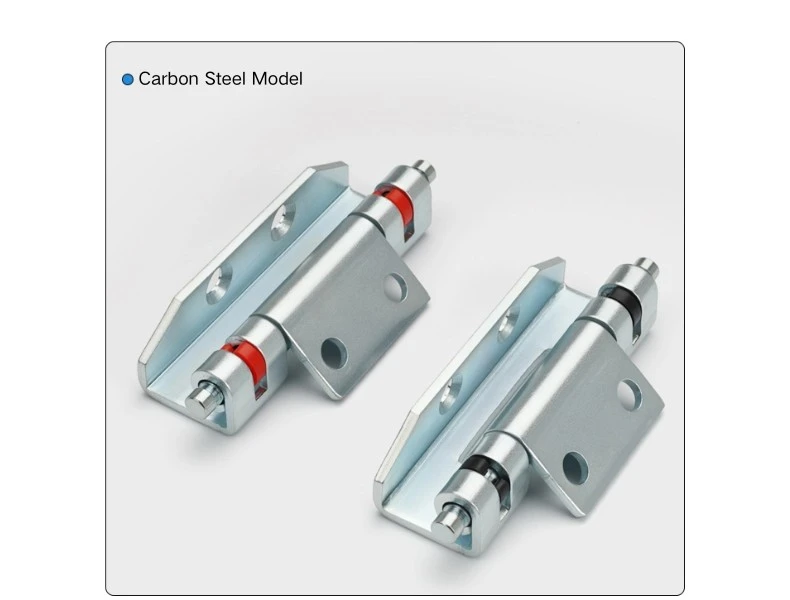

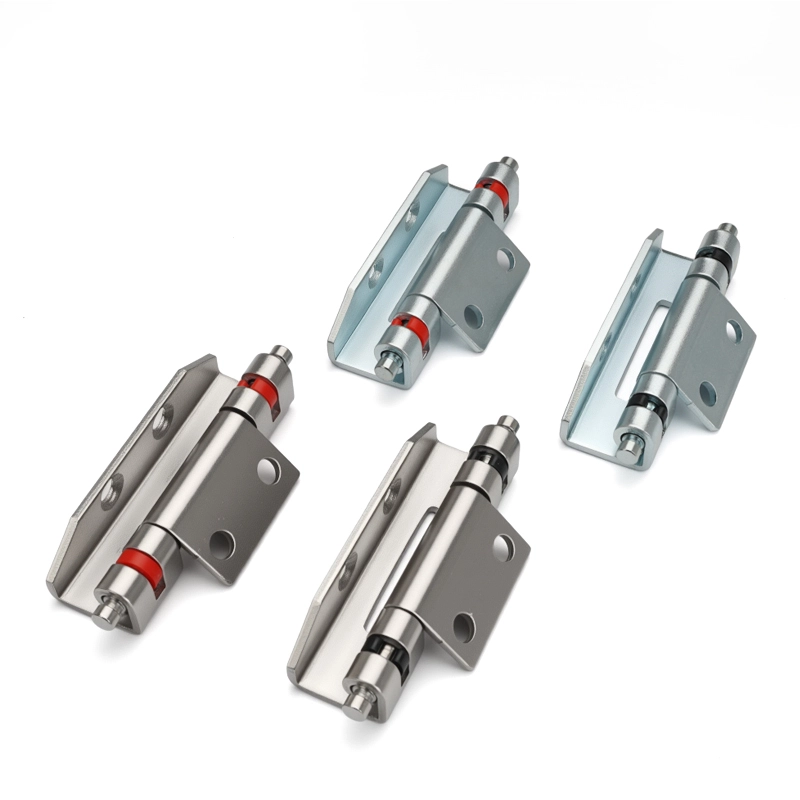

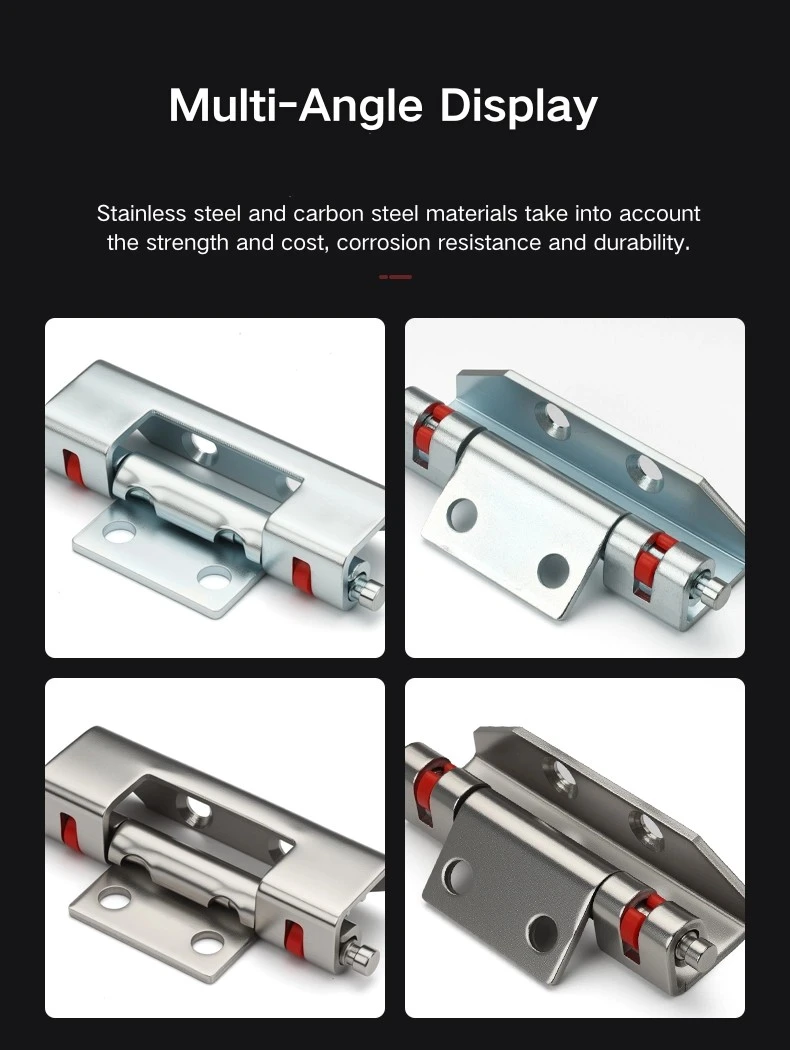

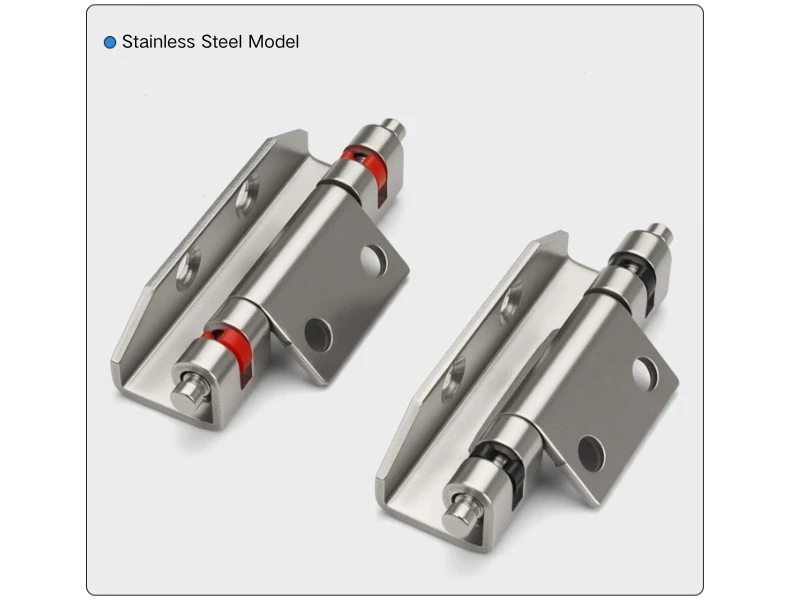

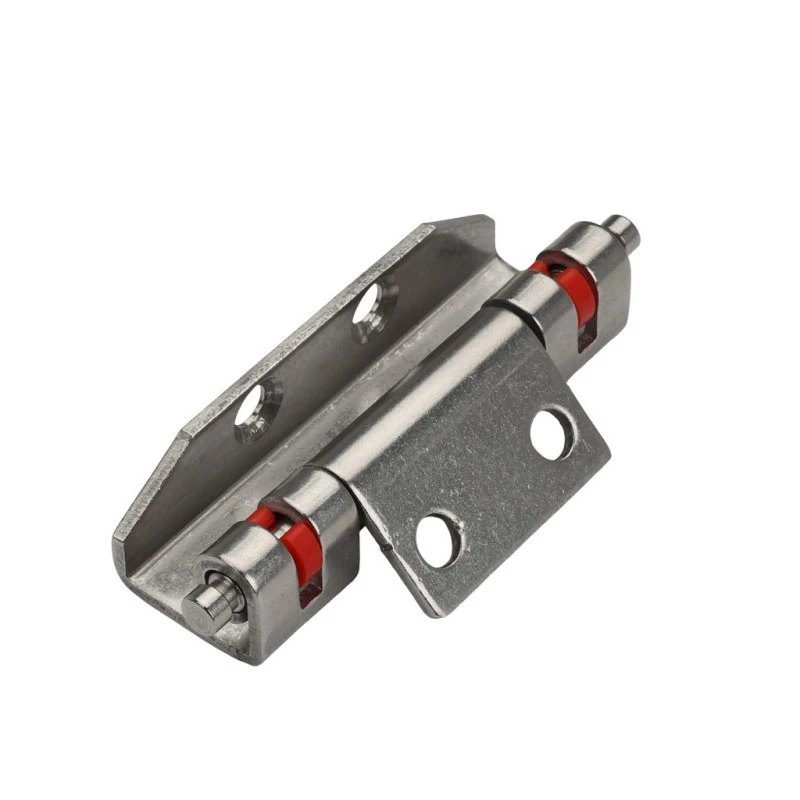

Engsel Stainless Steel sing Didhelikake kanthi lengkap kasedhiya ing baja karbon lan baja tahan karat, kanthi warna clamp ireng utawa abang ing loro bahan - total papat varian. Versi stainless steel luwih pas kanggo enclosures ing spasi lembab, instalasi ruangan, utawa lingkungan ngendi resistance karat penting liwat wektu. Baja karbon cocog karo aplikasi lemari njero ruangan sing garing ing endi syarat finish luwih standar.

Werna clamp ing Engsel Stainless Steel Fully Concealed - ireng utawa abang - minangka bedane kosmetik sing ora ana bedane ing materi utawa kapasitas muatan ing antarane loro. Clamps abang kadhangkala digunakake minangka indikator visual ing garis kabinet tartamtu utawa kanggo mbedakake posisi engsel ing enclosures multi-lawang; Clamps ireng minangka standar sing luwih umum. Salah siji cara, kinerja padha.

Skenario Aplikasi

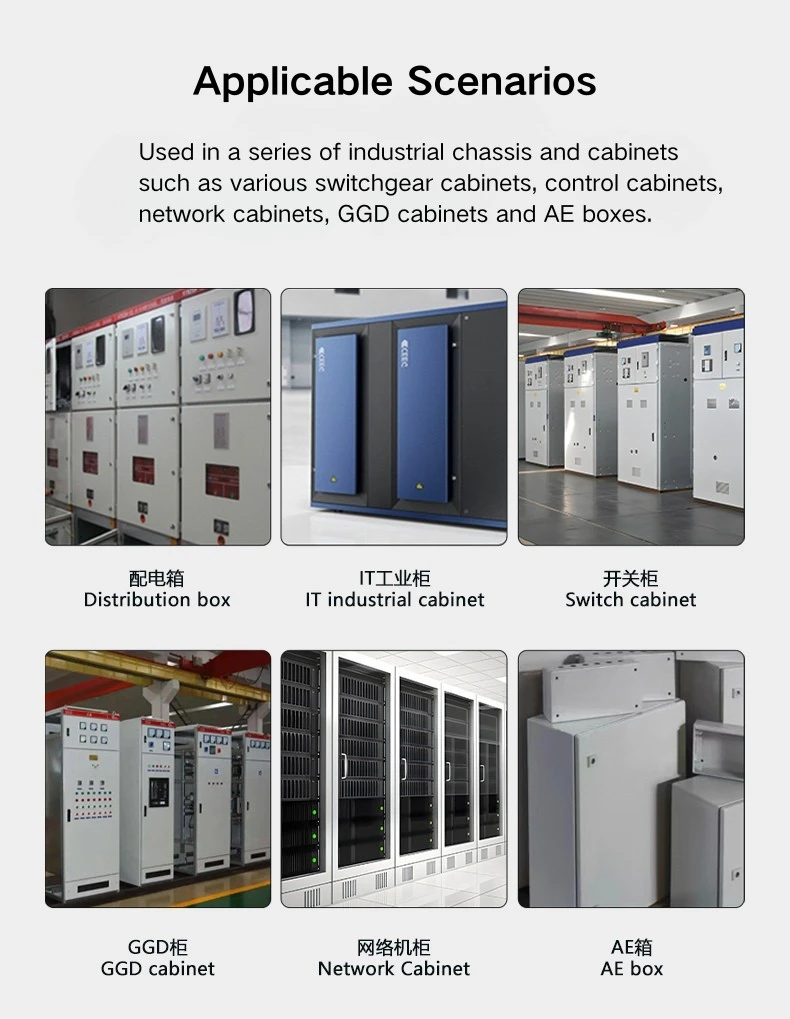

Engsel Baja Tahan Karat sing Didhelikake kanthi Lengkap digunakake ing lemari distribusi, kandang peralatan kontrol, lan panel switchgear ing ngendi njaba lawang sing ora ana hardware dibutuhake. Profil sing didhelikake kanthi lengkap supaya engsel ora katon nalika lawang ditutup, sing cocog karo lemari sing dipasang ing lokasi sing katon - kamar server, kamar kontrol, utawa ruang sarana umum - ing ngendi hardware engsel sing kapapar bakal katon metu saka papan.

Kompatibilitas karo pigura kabinèt Rittal ndadekake Fully Concealed Stainless Steel Hinge pilihan gulung-in langsung kanggo manufaktur utawa integrators wis nggarap sistem pigura. Varian stainless steel nangani syarat karat saka enclosures ruangan utawa dhuwur-asor, lan pilihan baja karbon isine akeh saka standar kabinèt distribusi njero ruangan dibangun ngendi biaya lan kahanan lingkungan loro Moderate.

FAQ

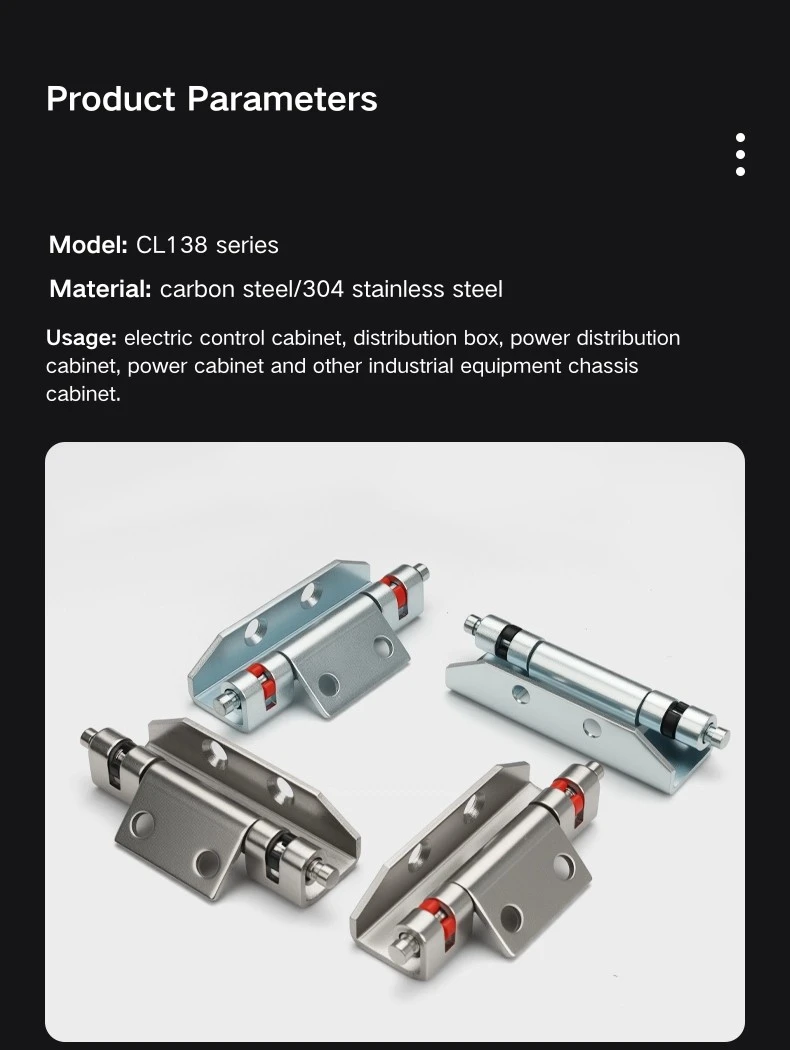

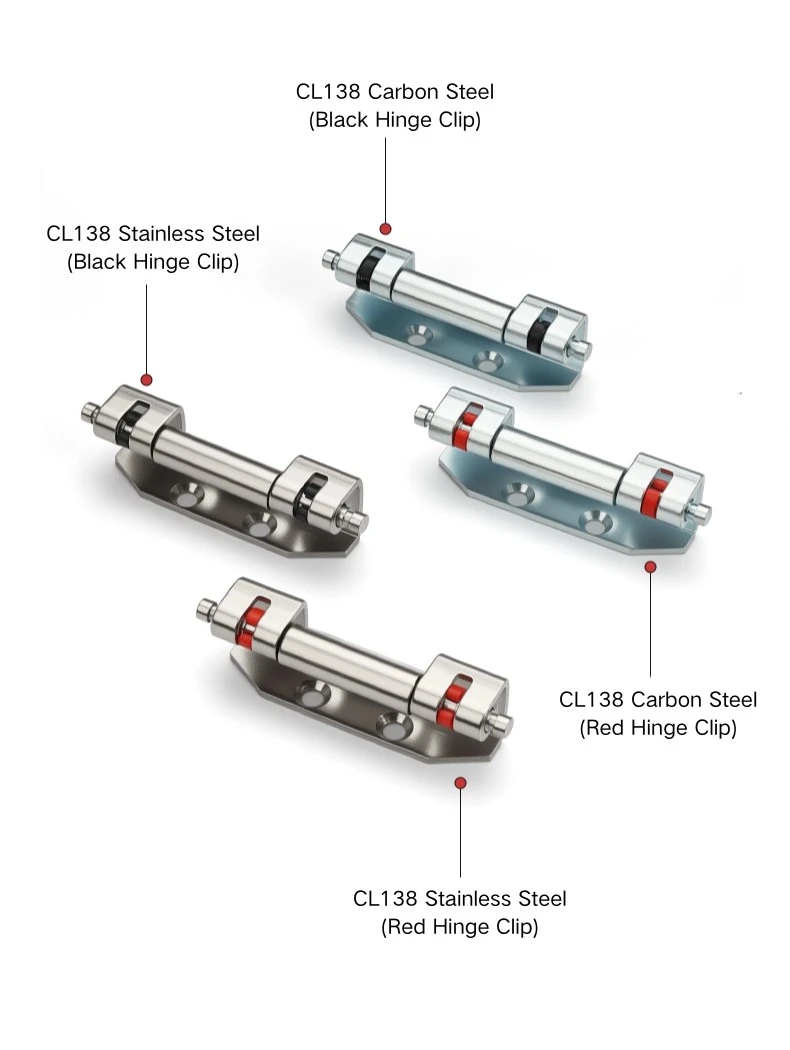

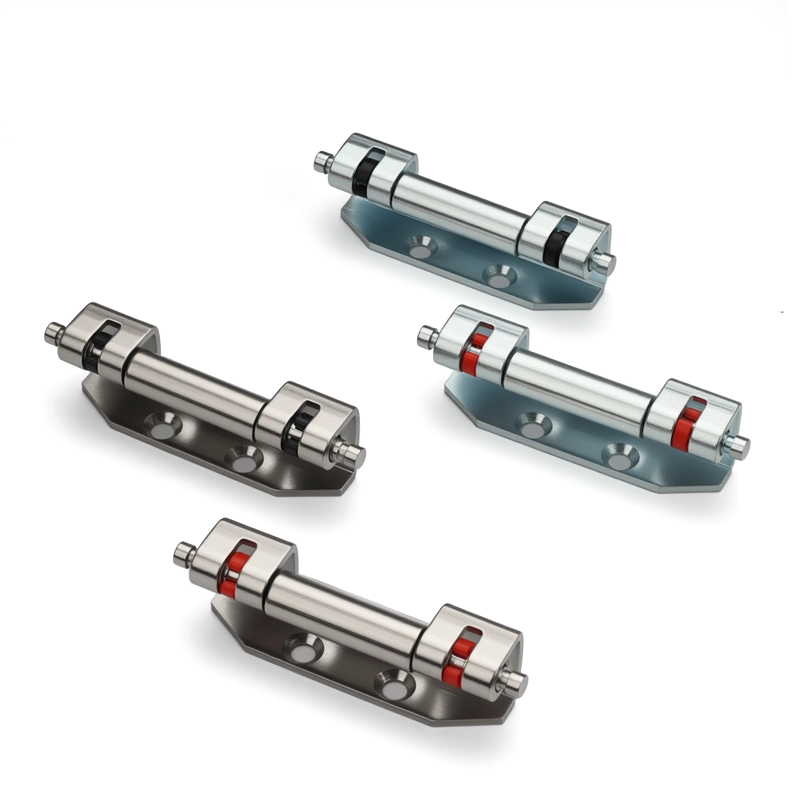

P1: Apa varian sing kasedhiya kanggo CL138?

CL138 kasedhiya ing papat varian: baja karbon karo clamp ireng, baja karbon karo clamp abang, stainless steel karo clamp ireng, lan stainless steel karo clamp abang. Werna clamp mung kosmetik - ora ana bedane fungsi antarane ireng lan abang.

Q2: Apa amba mbukak saka CL138?

Engsel sing didhelikake CL138 mbukak nganti 90 °, sing nyakup syarat akses standar kanggo kabinet distribusi lan lawang kandang kontrol.

Q3: Kepiye carane CL138 diinstal?

CL138 wis gandheng - piring soyo tambah gandheng menyang panel lawang sak fabrikasi kabinèt, lan awak engsel melu saluran pigura. Ora ana pilihan screw-mount kanggo model iki.

Q4: Apa CL138 kompatibel karo lemari Rittal?

Ya, engsel ndhelik CL138 kompatibel karo pigura kabinet Rittal. Geometri keterlibatan saluran engsel cocog karo profil pigura Rittal.

Q5: Apa warna clamp nuduhake?

Clamps ireng lan abang mung varian werna - materi lan kapasitas mbukak padha kanggo loro. Abang kadhangkala digunakake minangka indikator visual kanggo mbedakake posisi engsel utawa garis kabinet; ireng minangka pilihan standar sing luwih umum.

Q6: materi apa aku kudu milih kanggo enclosures ruangan?

Versi baja tahan karat CL138 minangka pilihan sing tepat kanggo enclosure ruangan, lingkungan sing lembab, utawa instalasi sing tahan korosi minangka syarat jangka panjang. Baja karbon cocog karo aplikasi kabinet distribusi njero ruangan standar.
