Pintu Kabinet Daya Side-Mount Bend Hinge

Range Model lan Ringkesan Seri

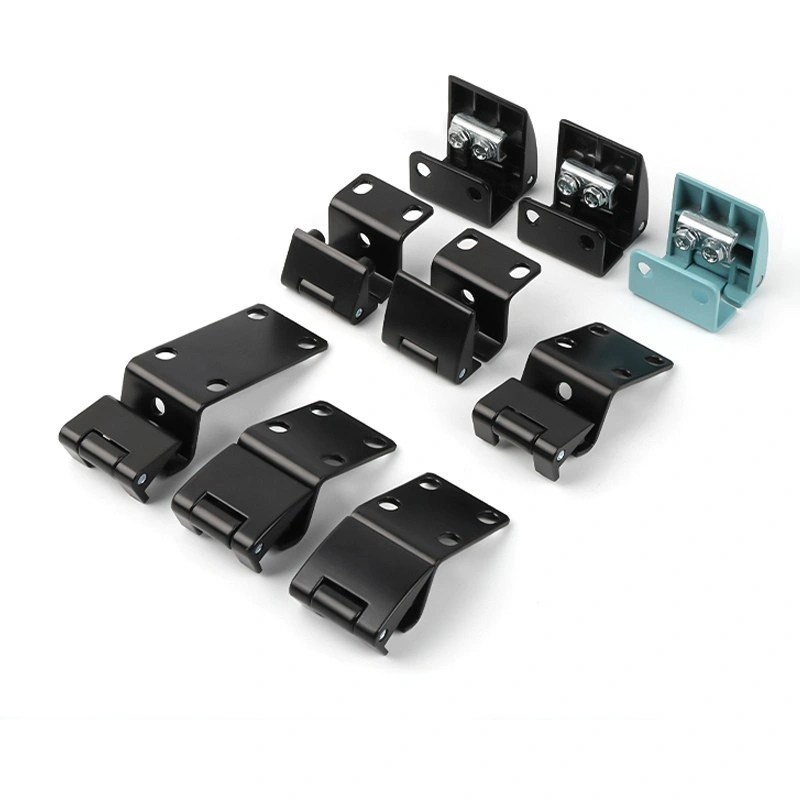

Engsel Pintu Kabinet Daya Side-Mount Bend Hinge diatur dadi papat seri. Seri CL803 kalebu telung model - CL803A-25, CL803B-20, CL803B-25, lan CL803D-25 - kabeh ing wesi seng ireng, karo jembaré piring ngarep salah siji 36 mm utawa 39 mm gumantung model. CL803A-25 nggunakake piring ngarep dual-meneng ing 39 × 20 mm karo 12 jarak bolongan mm; model CL803B lan CL803D nggunakake 36 × 25 mm plate karo slot mbenakake.

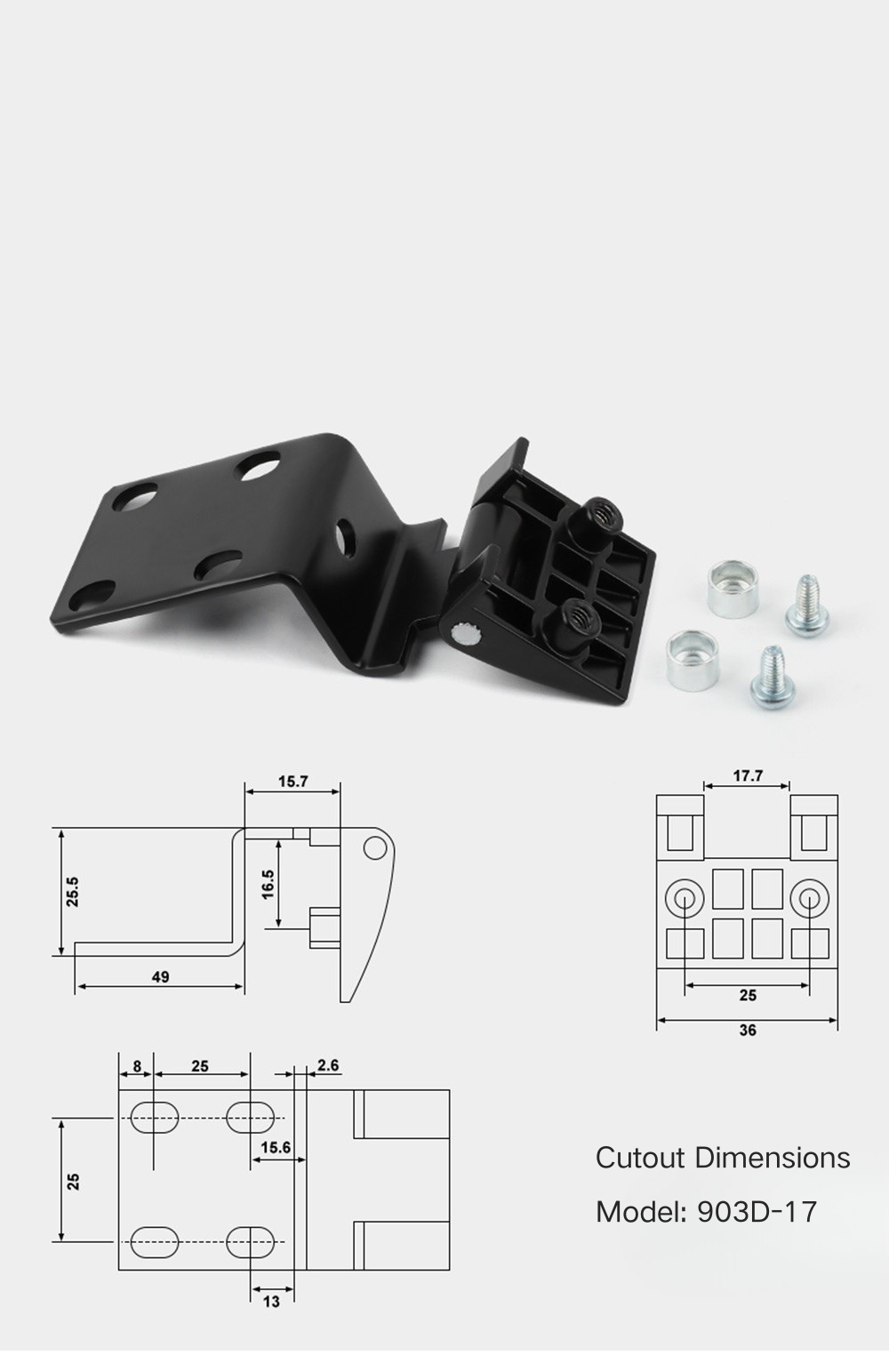

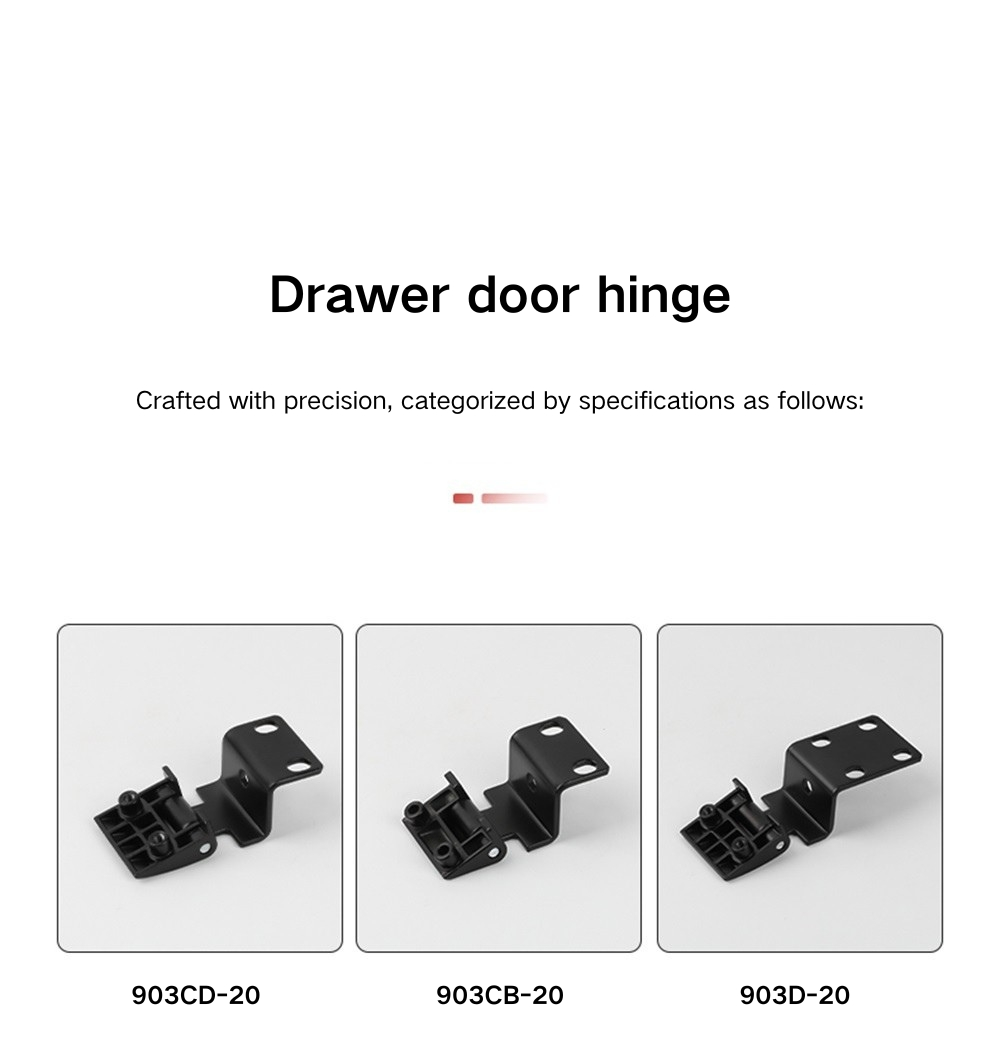

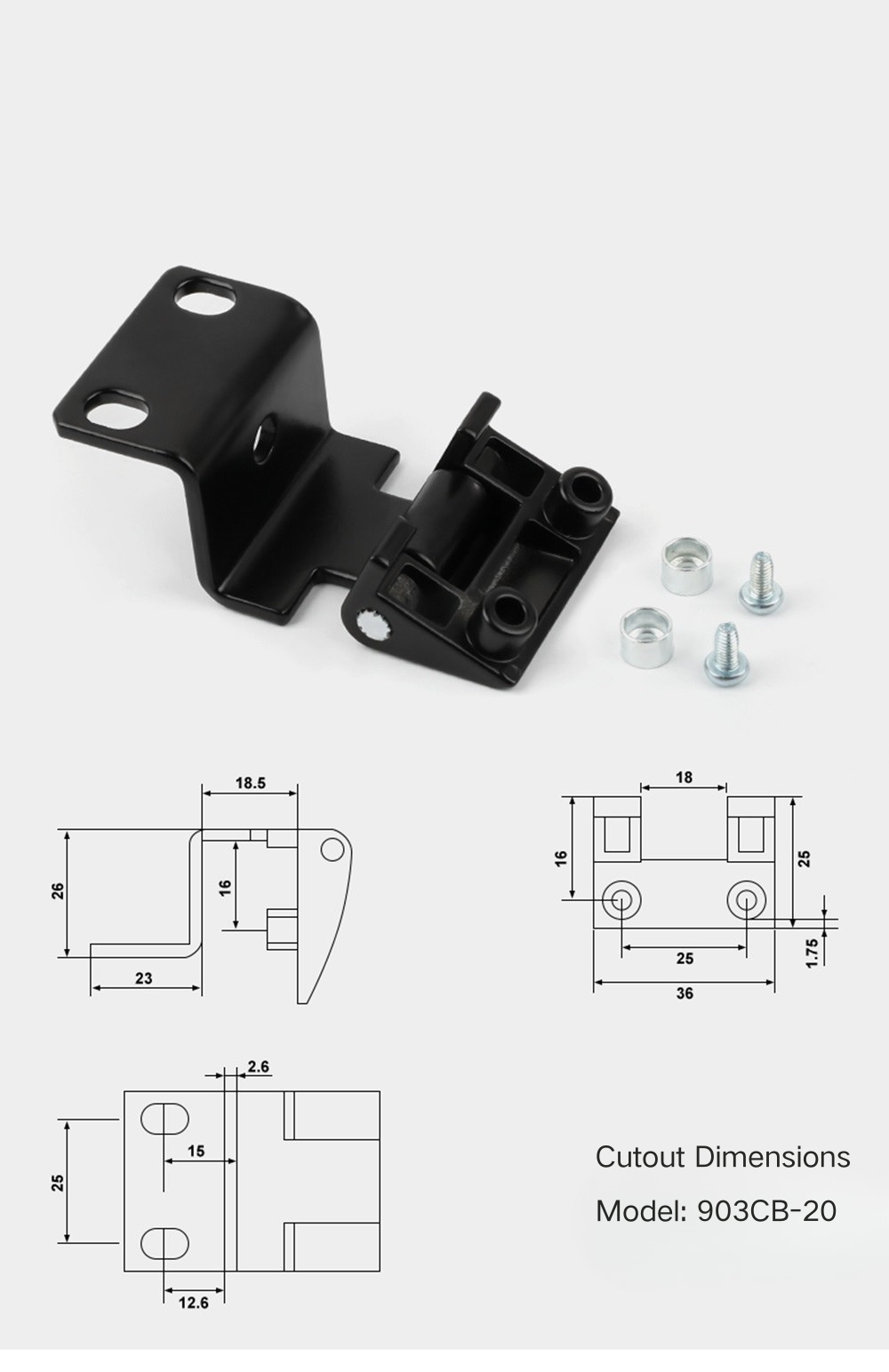

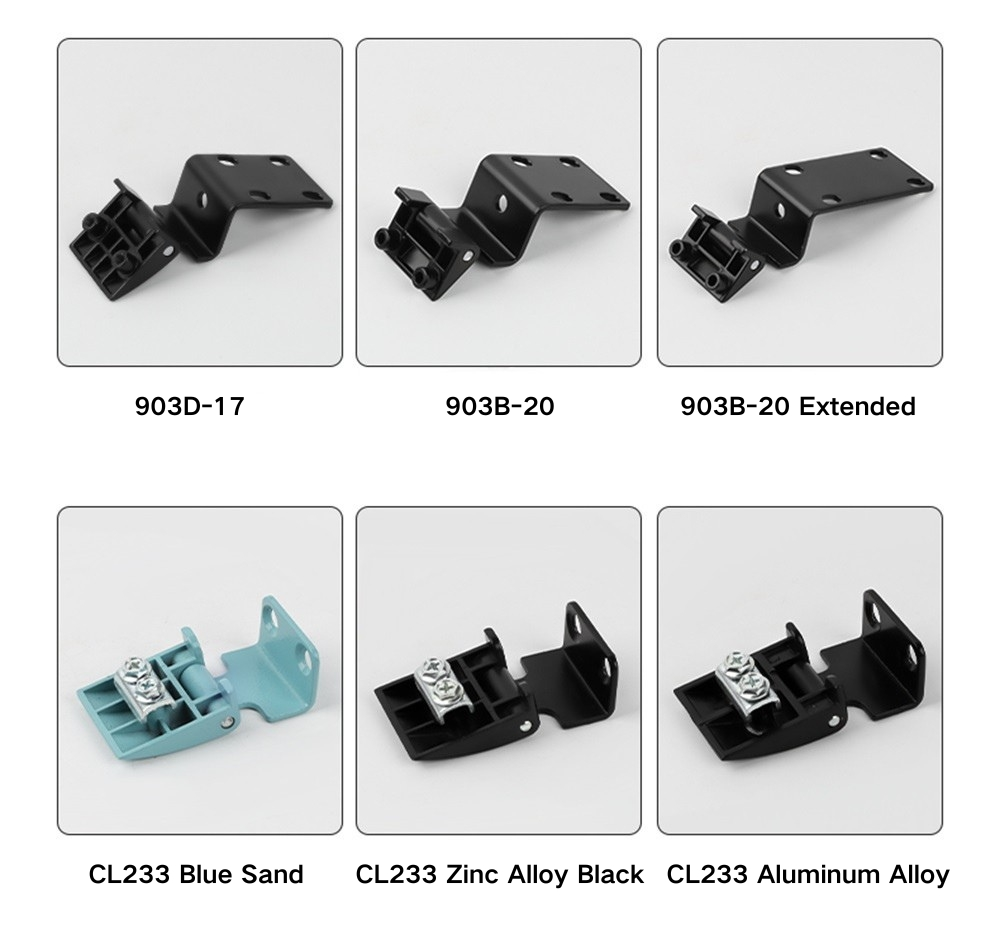

Seri CL901 kalebu CL901B-17, CL901B-20, lan CL901D-17, kabeh karo piring ngarep 36 × 17,5 mm lan konsistensi bolongan 8 mm + 2,5 mm. Seri CL903 minangka grup paling gedhe ing kisaran engsel, kanthi pitung model kalebu CL903B-20, CL903B-20 Extended, CL903CB-20, CL903CD-20, CL903D-17, lan CL903D-20 — nutupi pigura standar lan lengkap. CL233 nglengkapi kisaran ing paduan seng ireng, paduan seng biru pasir, lan paduan aluminium, kanthi piring ngarep 39 × 20 mm lan jarak bolongan 12 mm padha karo CL803A-25.

Ukuran miturut Seri

Seri CL803 saka engsel tikungan sisih-munggah  jembaré sakabèhé 18,5 mm nganti 23,5 mm lan dhuwuré 26 mm nganti 28,5 mm ing modelé. CL803A-25 jembaré 23 mm lan dhuwuré 26 mm kanthi ambane jero 22,5 mm; CL803B-20 punika 18,5 mm ambane 16 mm jero ambane; CL803B-25 ambane 23,5 mm lan dhuwuré 28,5 mm kanthi ambane jero 16 mm; lan CL803D-25 ambane 23,5 mm lan dhuwuré 26,5 mm kanthi ambane jero 16,5 mm. Kabeh model CL803 duwe ambane dhasar 26 mm lan piring pemasangan dhuwur 20 mm.

Seri CL901 stands noticeably dhuwur saka model liyane ing Power Cabinet Doors Side-Mount Bend Hinge kisaran - kabeh telu teka ing 39,5 mm sakabèhé dhuwur, karo widths antarane 15,5 mm lan 18,5 mm lan konsisten 16,5 mm jero ambane ing Papan.Base widths kanggo CL50 mmB-1,00 mmB kanggo CL702 mm. CL901B-20, lan 21 mm kanggo CL901D-17. Seri CL903 nyakup jangkoan sing luwih akeh - jembar dhasar saka 48 mm nganti 73,8 mm ing model sing ditambahi, kanthi dhuwur sakabèhé 25,5 mm nganti 26 mm. CL233 punika 24,5 × 24,5 mm sakabèhé karo ambane 22 mm utama, piring soyo tambah 39,3 mm, lan 7,5 mm + 15 bolongan mm nutup kerugian ing piring ngarep.

Skenario Aplikasi

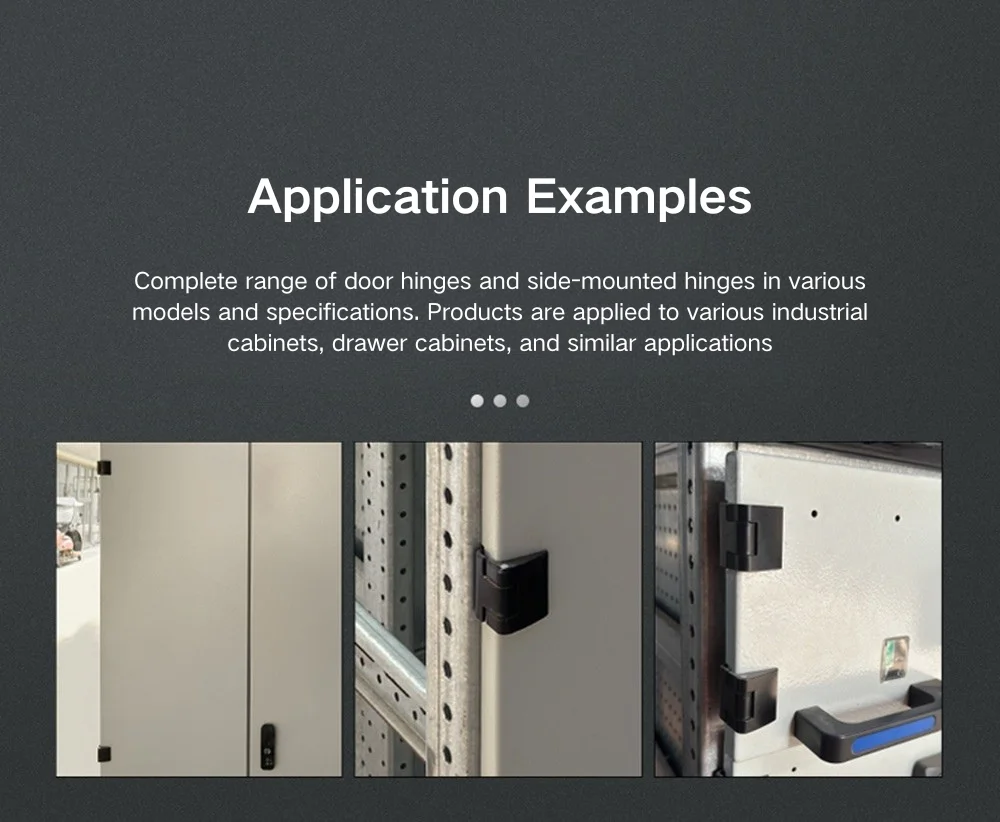

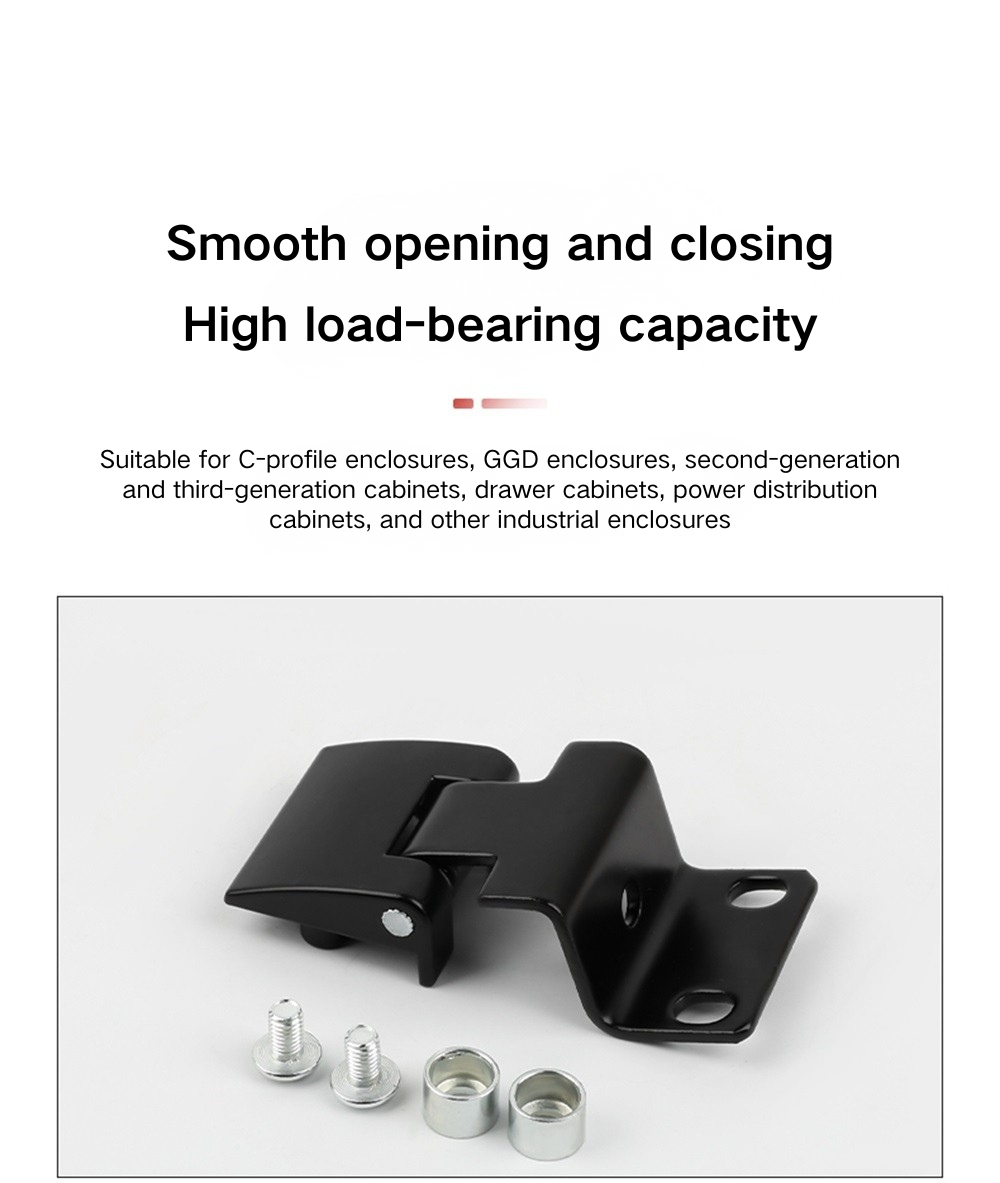

Engsel Pintu Kabinet Daya Side-Mount Bend Engsel dirancang khusus kanggo bingkai kabinet sing dibangun ing profil baja bagean C, yaiku metode konstruksi standar kanggo lemari listrik GGD, lemari distribusi generasi kapindho lan katelu, lemari laci, lan lampiran listrik. Profil mbengkongaken saka pancingan awak engsel liwat lip C-bagean lan ngawut-awut piring ngarep menyang pasuryan panel lawang, kang cara instalasi diadegaké kanggo jinis kabinèt iki lan ora mbutuhake modifikasi kanggo profil pigura standar.

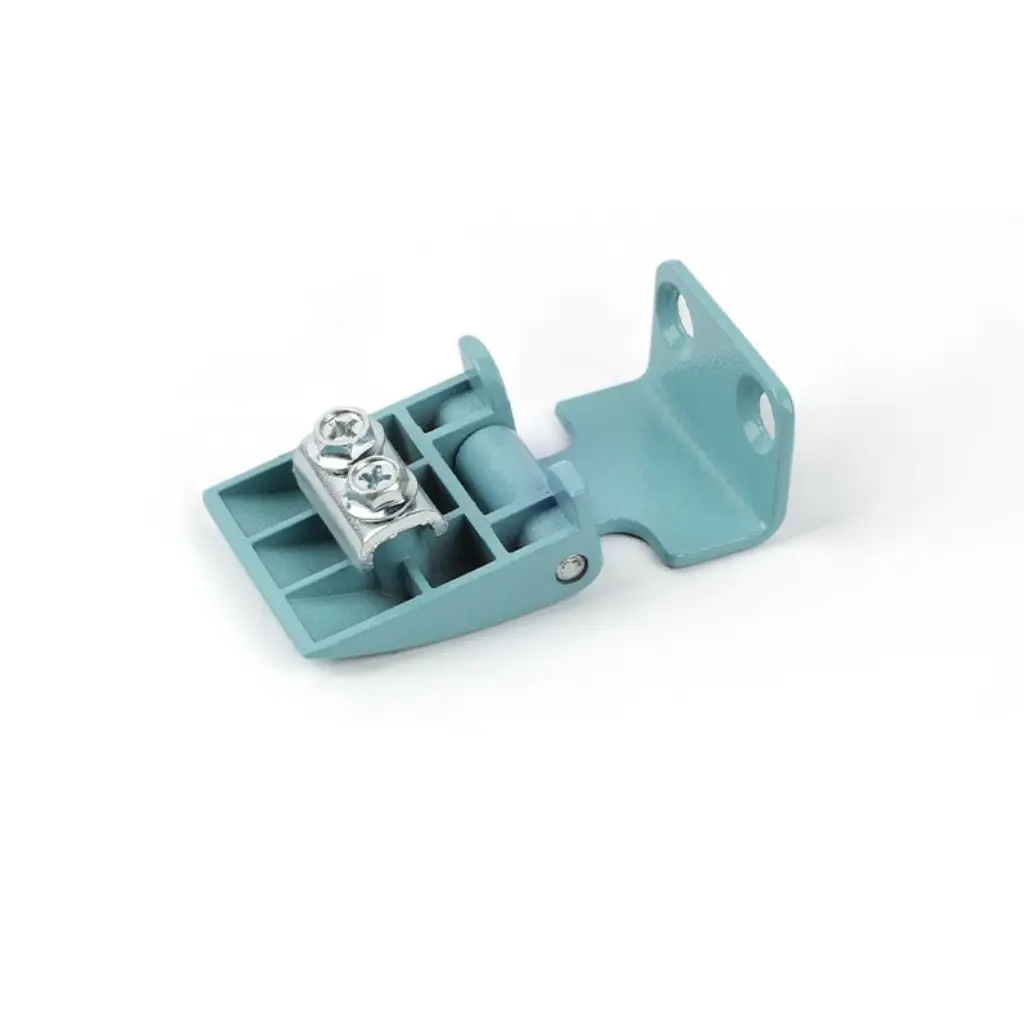

Ngluwihi GGD inti lan aplikasi kabinet daya, produk iki uga cocog karo enclosures industri liyane dibangun ing kompatibel C-bagean utawa profil pigura baja mbengkongaken padha. CL233 ing paduan seng biru wedhi kadhangkala ditemtokake ing njaba kabinet nggunakake skema hardware kode warna, dene varian CL233 paduan aluminium minangka pilihan sing luwih entheng kanggo enclosure sing bobote dadi pertimbangan. Kisaran ukuran model ing CL803, CL901, lan CL903 tegese paling ambane pigura standar lan kekandelan panel lawang ing GGD lan pasar kabinet daya dijamin ing kulawarga produk siji.

FAQ

Q1: Seri apa sing kalebu ing sawetara engsel iki?

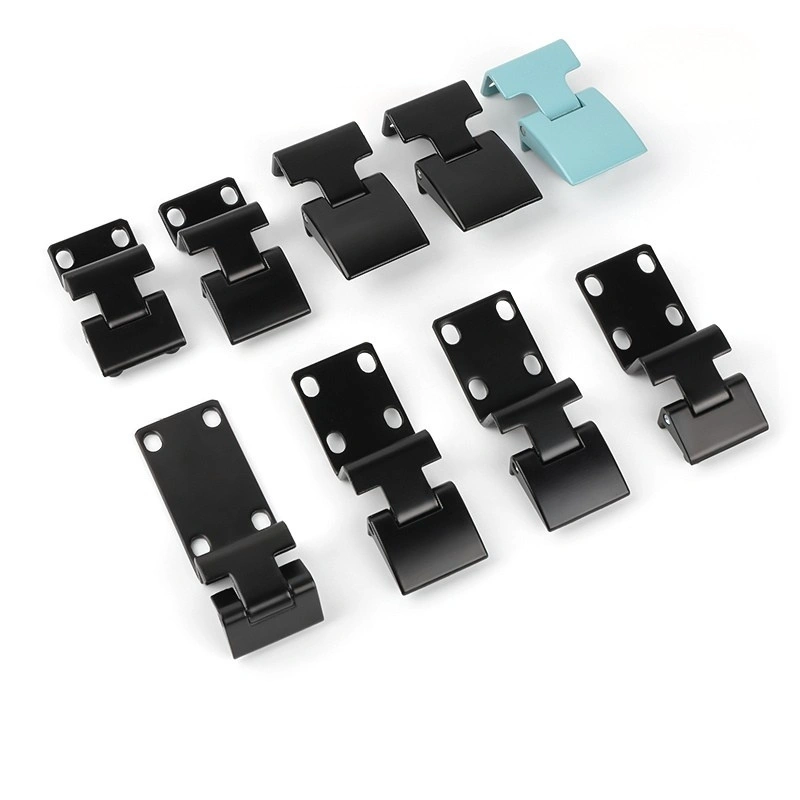

Range kalebu papat seri: CL803 (papat model), CL901 (telung model), CL903 (pitu model), lan CL233 (telung varian). Kabeh iku wesi seng ireng kajaba CL233, kang uga kasedhiya ing wedhi biru wesi wesi lan wesi aluminium.

Q2: Apa jinis kabinet sing dirancang kanggo engsel iki?

Engsel tikungan sisih-gunung dirancang kanggo pigura kabinèt profil C-bagean, kalebu lemari listrik GGD, lemari distribusi generasi kapindho lan katelu, lemari laci, lan lampiran daya. Iku ora dimaksudaké kanggo flat-frame utawa gandheng jinis pager.

Q3: Kepiye carane engsel iki dipasang?

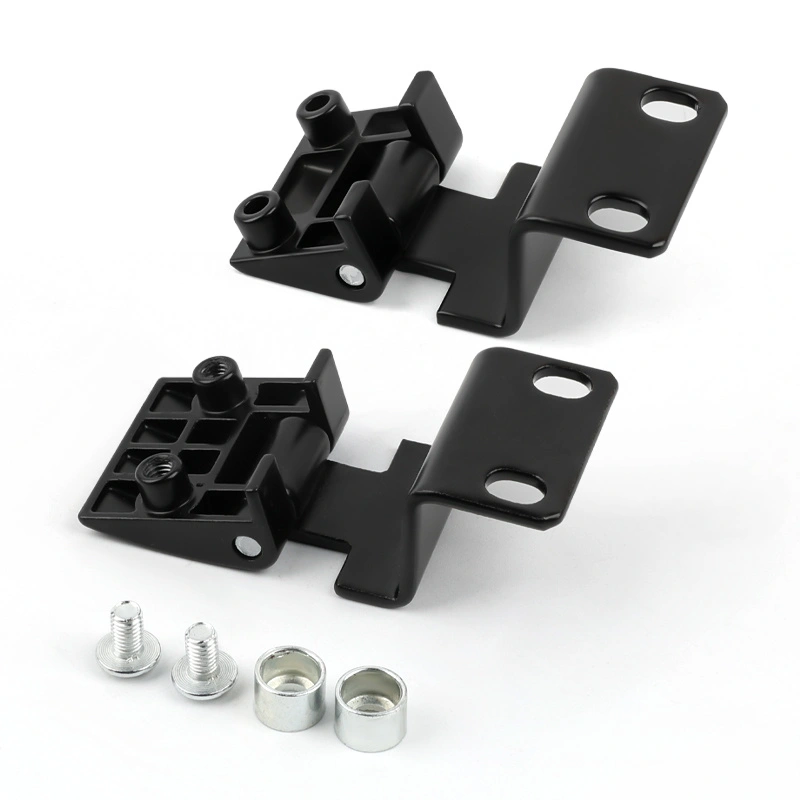

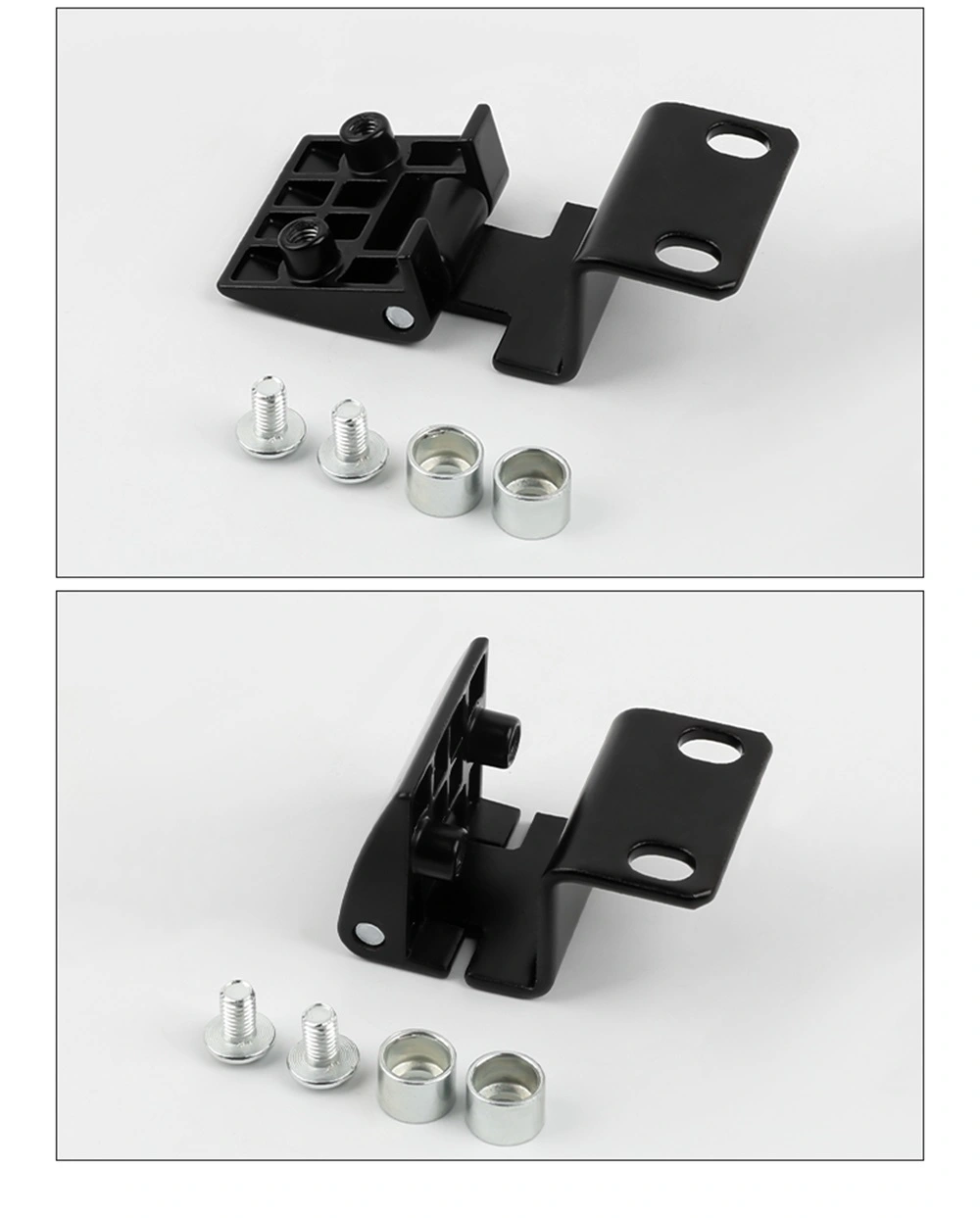

Kabeh model wis meneng-dipasang. Awak engsel mbengkongaken pancingan liwat lambe pigura C-bagean lan piring soyo tambah ngarep ngaco kanggo pasuryan panel lawang. Ora welding dibutuhake.

Q4: Apa bedane antarane seri CL803, CL901, lan CL903?

Seri beda-beda ing ukuran sakabèhé, ambane pigura, lan konfigurasi piring soyo tambah. Model CL901 sing paling dhuwur ing dhuwur sakabèhé 39,5 mm; Model CL803 luwih kompak; Model CL903 nyakup jembar dhasar sing paling akeh kalebu varian lengkap ing 73,8 mm. Pilih adhedhasar profil pigura tartamtu lan dimensi panel lawang.

Q5: Apa sing ndadekake CL233 beda karo seri liyane?

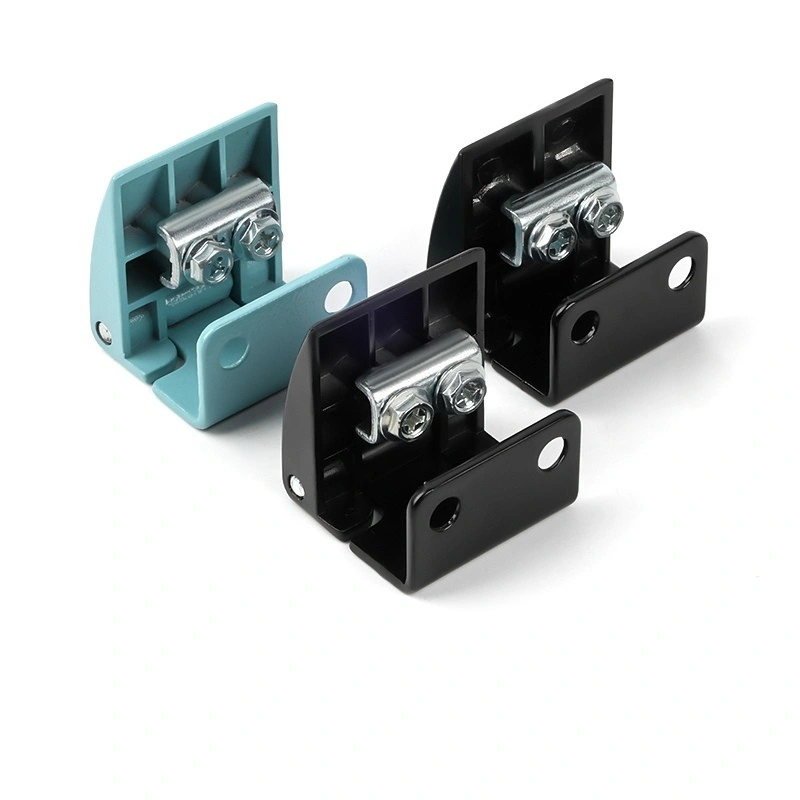

CL233 kasedhiya ing telung varian - wesi seng ireng, wedhi biru seng wesi, lan aluminium - nggawe model mung ing sawetara karo pilihan werna lan alternatif materi entheng. Ukuran piring ngarep (39 × 20 mm) padha karo CL803A-25.

Q6: Kepiye carane milih model sing cocog kanggo kabinetku?

Pilihan gumantung saka ambane profil pigura kabinet, kekandelan panel lawang, lan pilihan piring soyo tambah. Seselan angka (-17, -20, -25) lan seselan aksara (A, B, D, CB, CD) kalebu perangan saka sebutan model. Deleng gambar dimensi kanggo saben model utawa hubungi Yitai Lock karo spesifikasi pigura kanggo menehi rekomendasi.

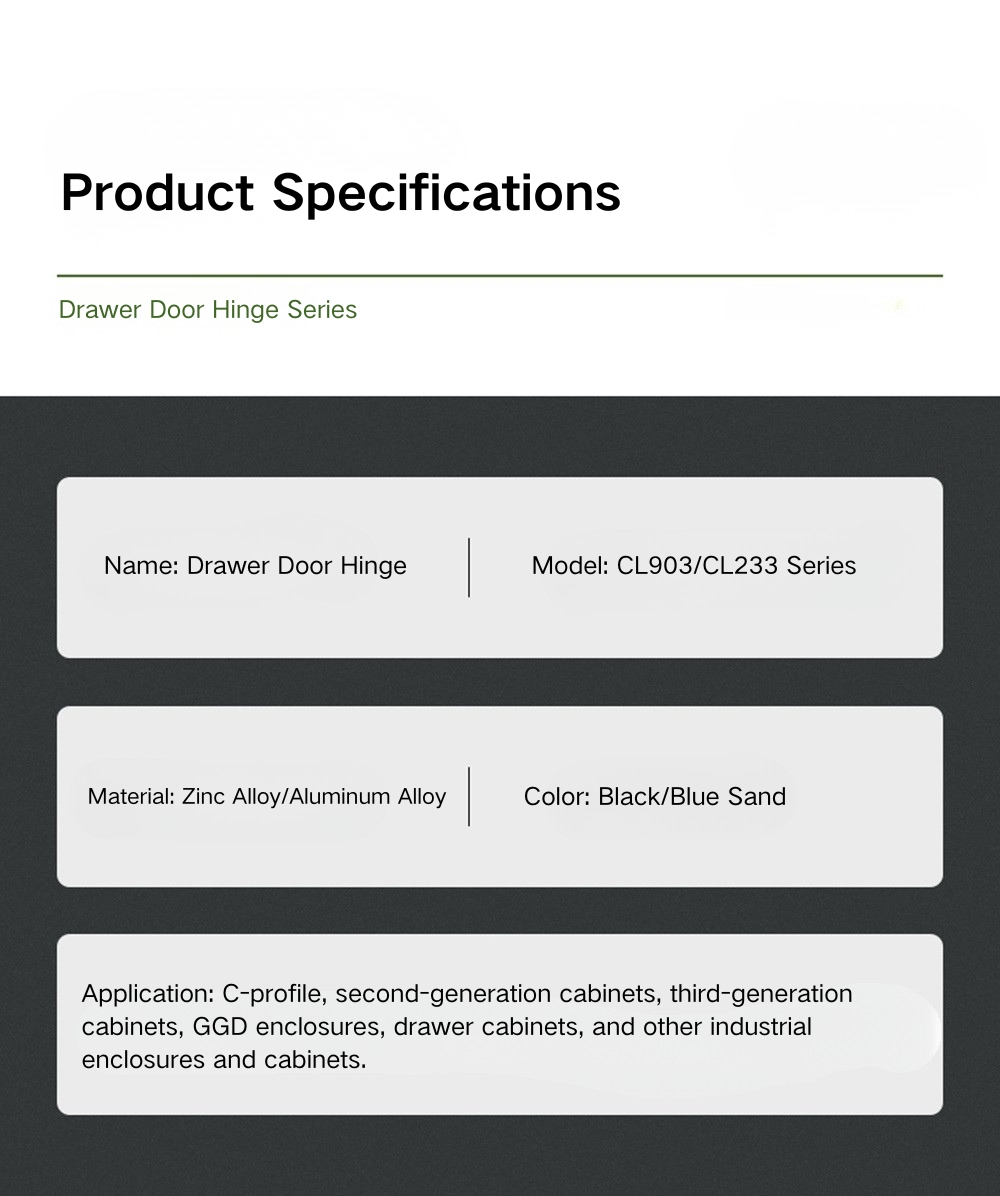

Q7: Apa bahan engsel digawe saka?

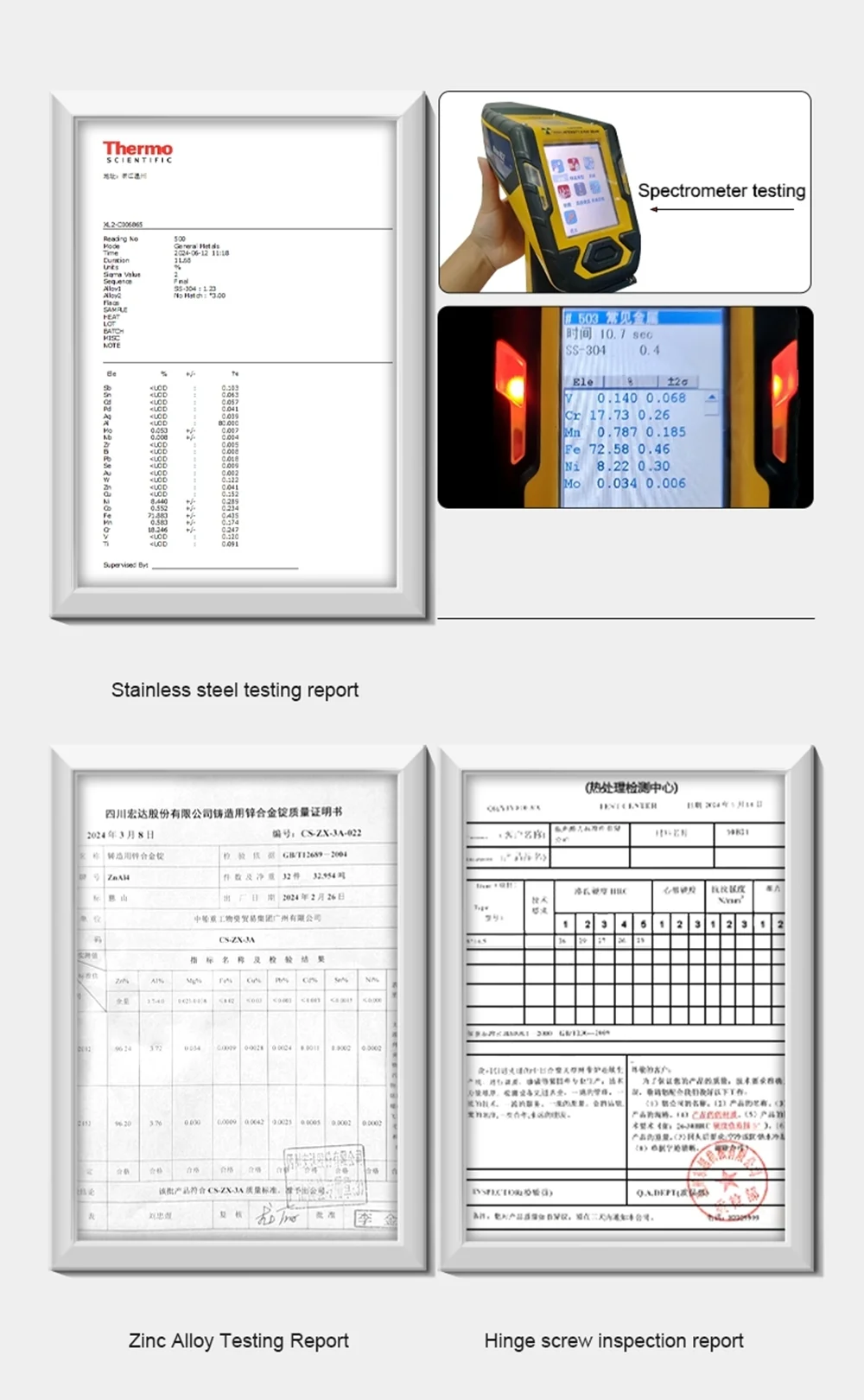

Umume model yaiku paduan seng ireng. CL233 uga kasedhiya ing wesi wedhi biru zinc alloy lan aluminium alloy. Konstruksi paduan seng menehi konsistensi dimensi sing apik saka casting die lan nangani lingkungan kabinèt industri njero ruangan kanthi apik.

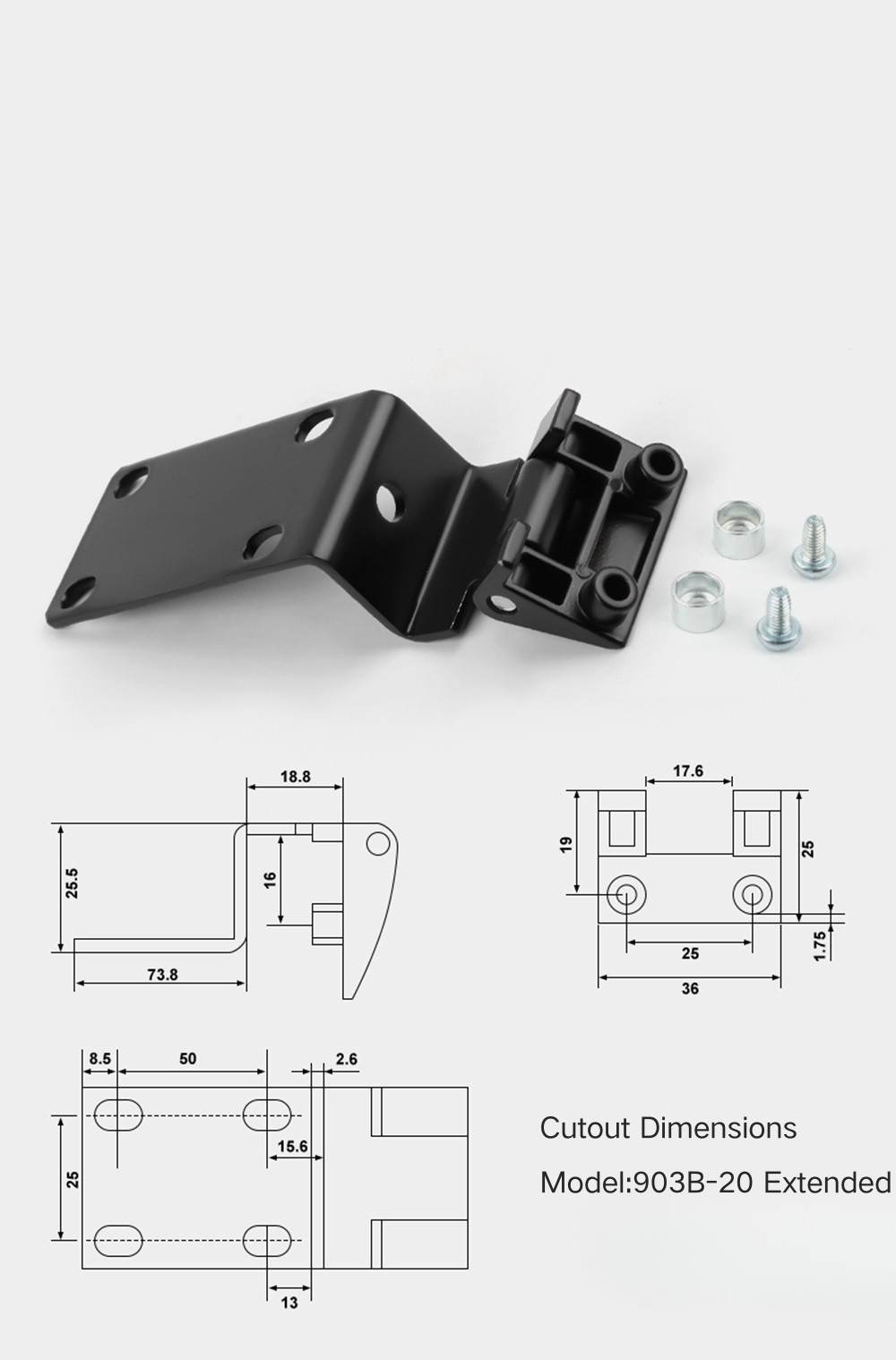

Q8: Apa CL903B-20 Extended cocok kanggo profil pigura sing luwih jero?

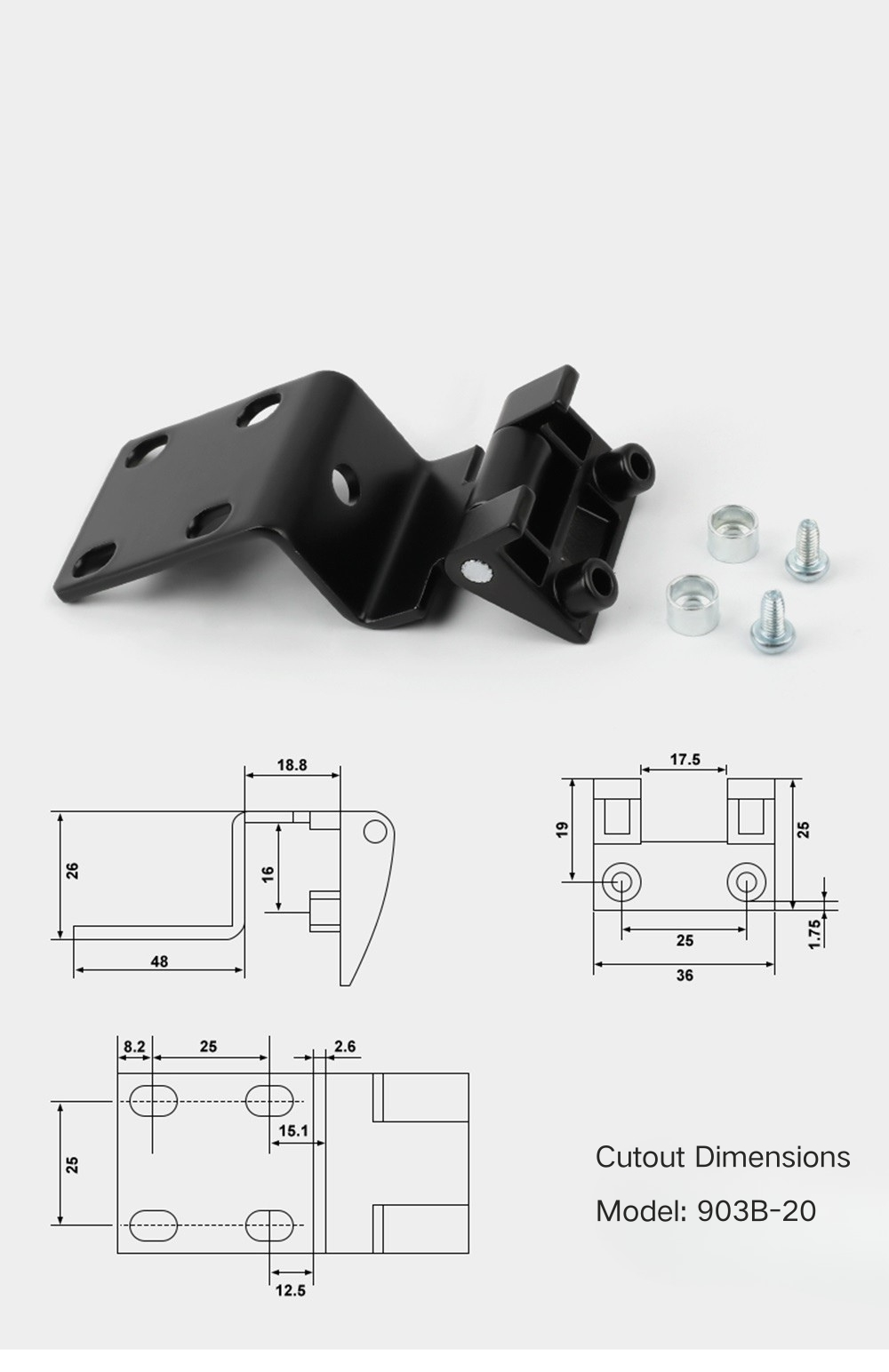

Ya - CL903B-20 Extended nduweni jembar dhasar 73,8 mm, sing luwih akeh tinimbang standar CL903B-20 kanthi 48 mm. Iku pilihan sing tepat nalika profil pigura kabinèt mbutuhake basa engsel maneh kanggo jembatan saluran C-bagean luwih jero.
