RMU Kabinet Zinc Alloy Engsel

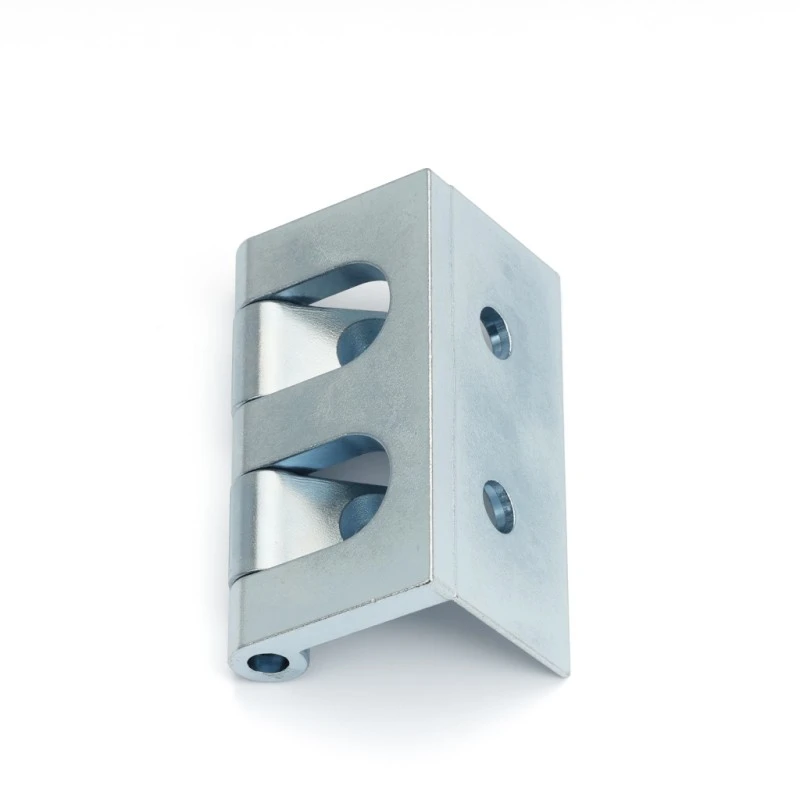

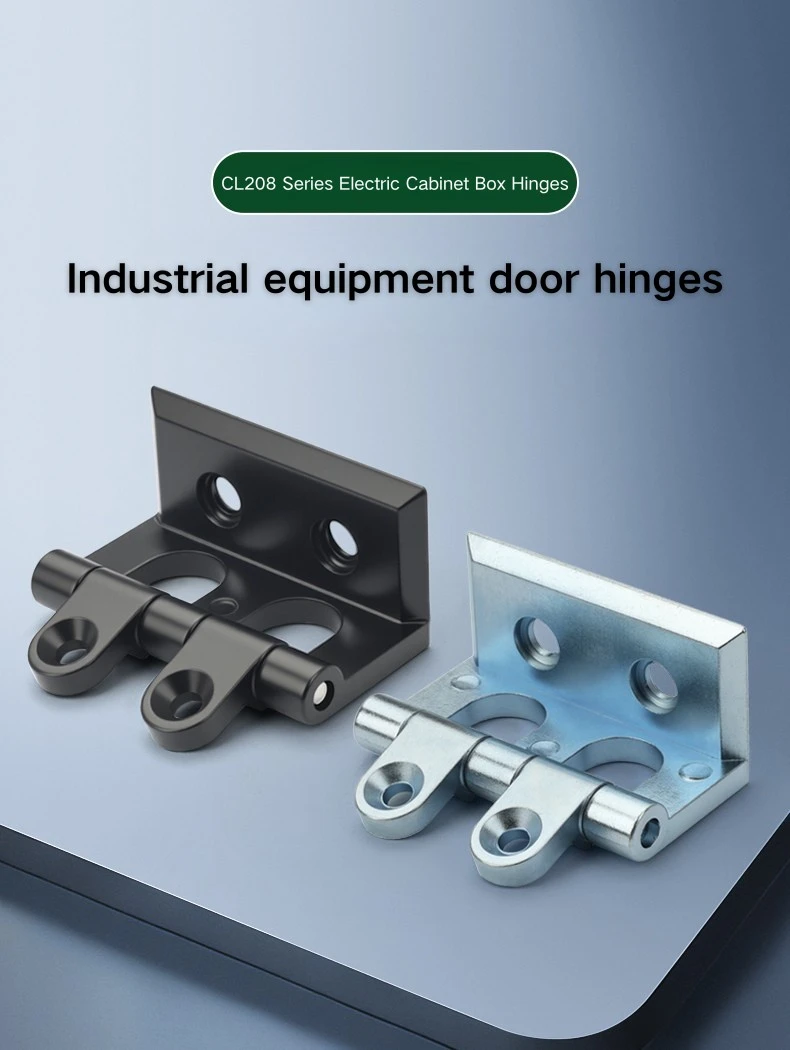

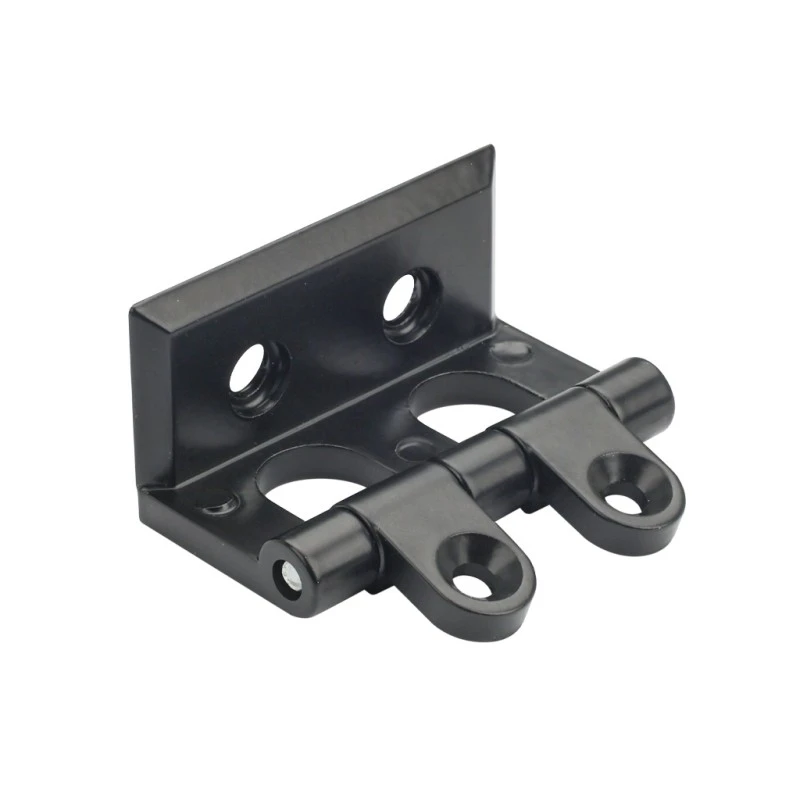

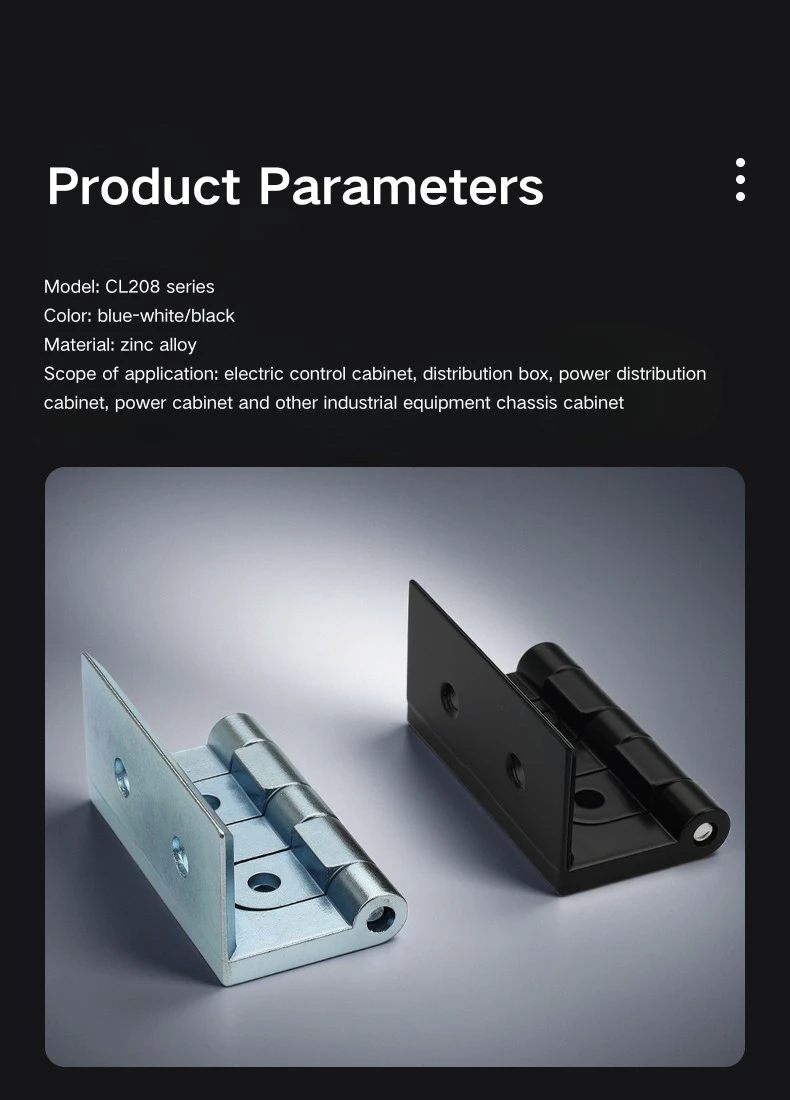

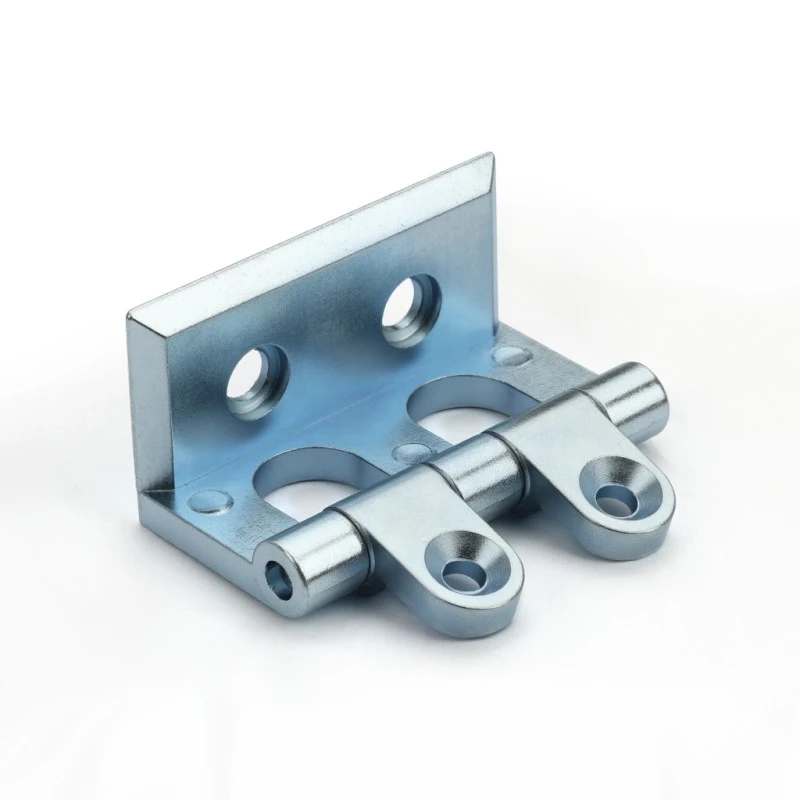

Kanggo sing sumber hardware kabinèt RMU saka Yitai Lock ing volume, ing RMU Kabinet Zinc Alloy Hinge CL208 nggunakake desain dual-barel karo loro Φ8 laras mm lan pin Φ4 mm, menehi engsel lumahing mbukak-prewangan luwih amba saka jinis siji-laras ukuran padha. Jejak sakabèhé 48 × 26 mm, diinstal dening welding, lan loro pilihan Rampung - ireng lan padhang Chrome - nutupi perawatan lumahing kabinet paling umum ing RMU lan pasar switchgear.

Struktur lan Dimensi

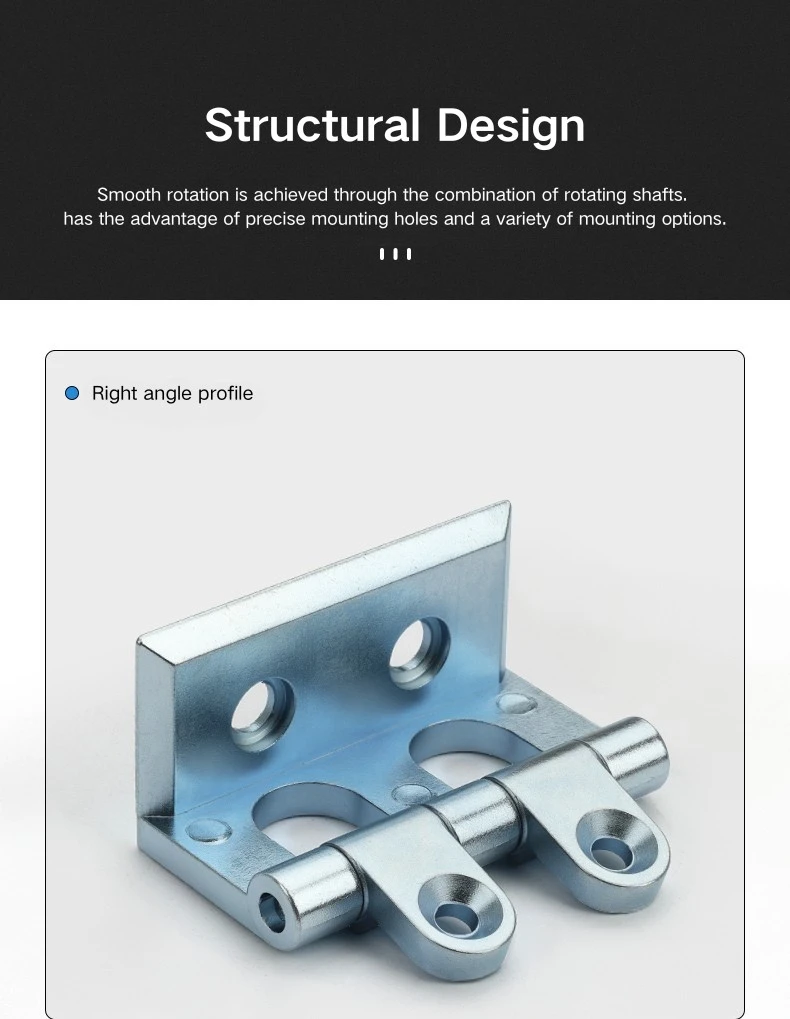

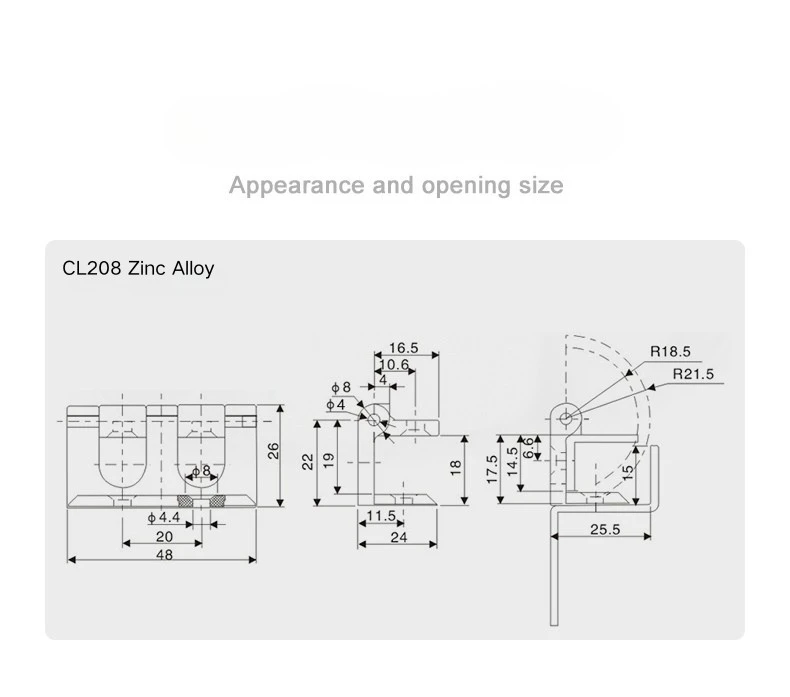

RMU Kabinet Zinc Alloy Hinge ukuran 48 mm lebar lan 26 mm dhuwur sakabèhé, karo 20 mm span antarane loro soyo tambah swiwi. Kabinet Zinc Alloy Hinge RMU nggunakake rong laras Φ8 mm ing pin Φ4 mm sing dienggo bareng tinimbang ros-rosan siji - lumahing bantalan sing luwih amba nyebarake beban lawang kanthi luwih rata lan tahan luwih apik tinimbang nggunakake bola-bali. Rakitan tong minyak lenggah 16,5 mm saka pinggir rwaning kanthi pusat pin ing 10,6 mm.

Ing profil sisih, RMU Kabinet Zinc Alloy Hinge nduweni ambane keterlibatan panel lawang 24 mm lan jangkauan pigura 25,5 mm. Bagean engagement pigura punika 22 mm dhuwur karo 11,5 basa mm, lan reresik lateral mlaku 17,5 mm total dhuwur karo 14,5 mm langkah utama lan 6,6 mm pin nutup kerugian - dimensi sing baris munggah karo geometri saluran pigura khas RMU lan kabinèt distribusi mbangun.

Angle Opening lan Kontrol Pintu

Fitur standout saka RMU Kabinet Zinc Alloy Hinge yaiku sudut bukaan 270 °. Umume engsel kabinet standar mbukak nganti 90 °, 120 °, utawa 180 ° - ayunan 270 ° tegese lawang bisa dilipat maneh meh rata ing sisih kabinet tinimbang mandheg ing sudut tengen utawa setengah. Ing RMU lan aplikasi unit utama ring, iki ndadekake prabédan nyata nalika teknisi mbutuhake akses unobstructed kanggo interior kanggo instalasi, pangopènan, utawa Manajemen kabel.

Radius busur ing RMU Kabinet Zinc Alloy Hinge mlaku saka R18.5 mm kanggo R21.5 mm liwat sawetara swing, kang nemtokake envelope reresik lawang travels liwat nalika mbukak. Iki worth accounting kanggo tata letak kabinèt - ana perlu cukup reresik bebarengan kabinèt kanggo lawang kanggo ngrampungake lengkap ayunan tanpa alangan.

Rampung Pilihan lan Aplikasi

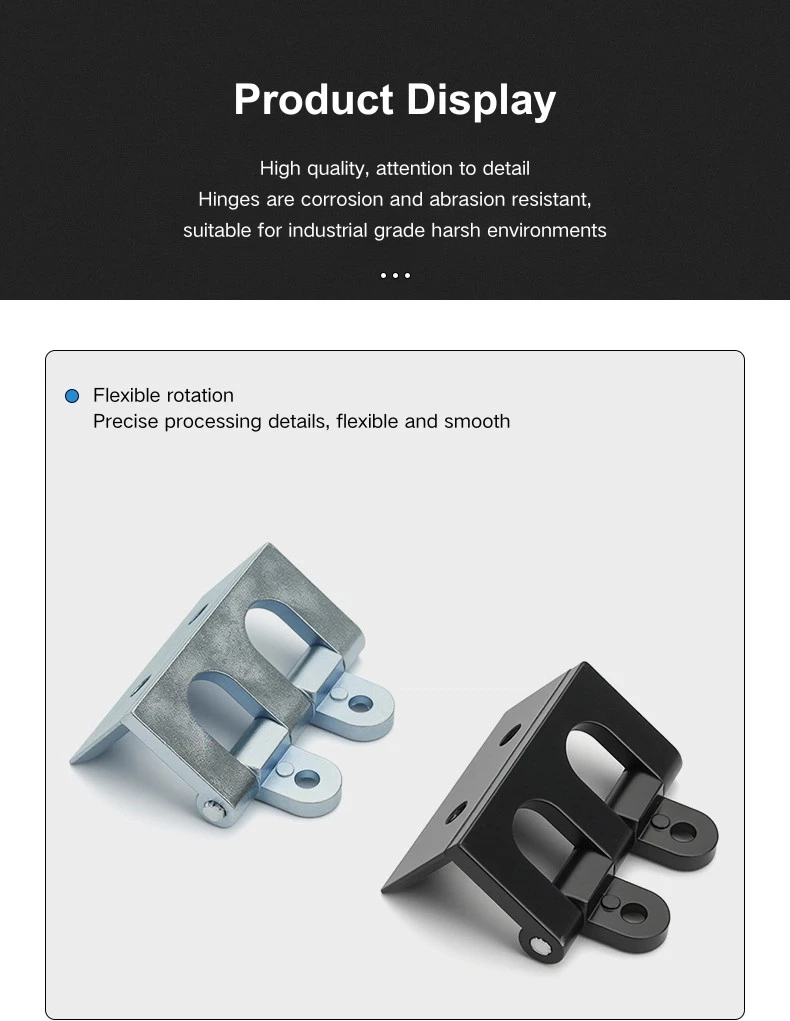

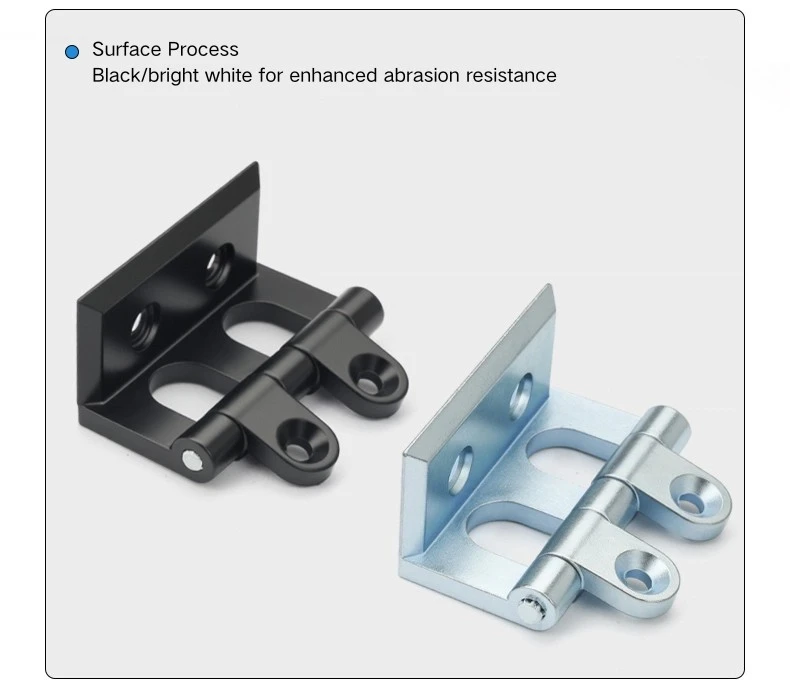

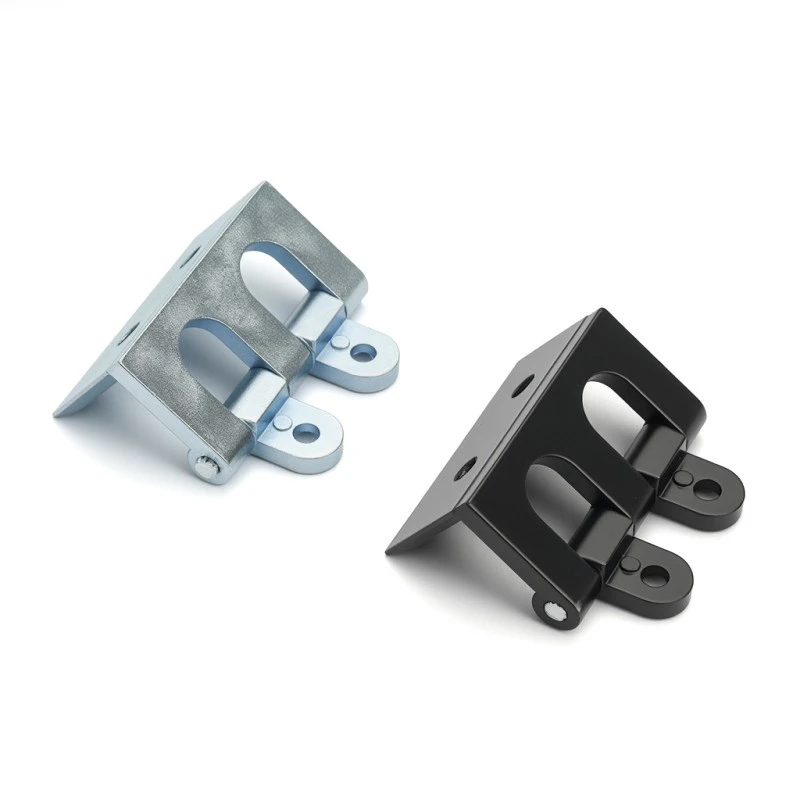

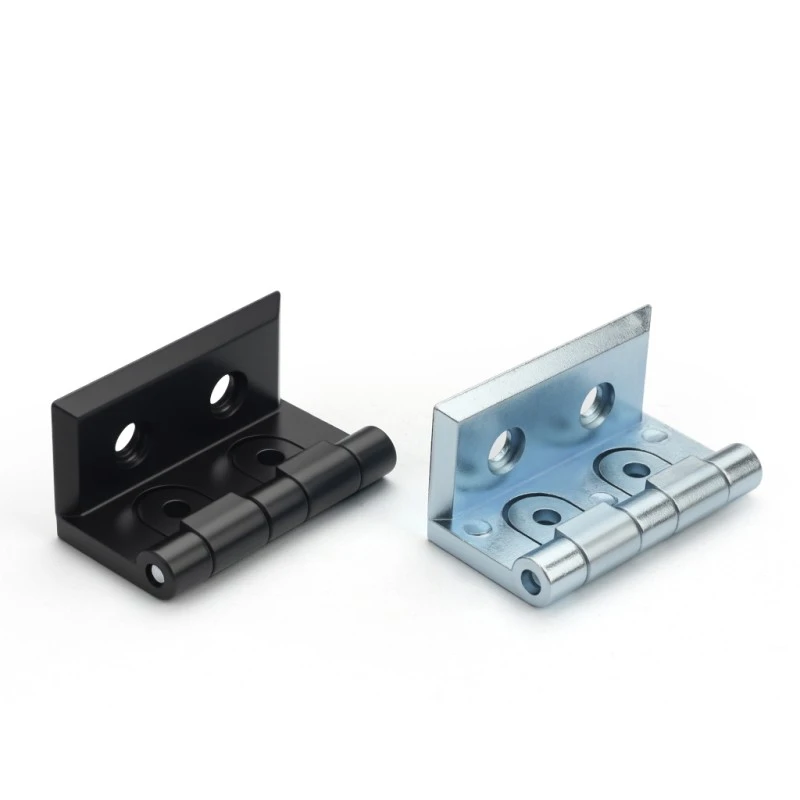

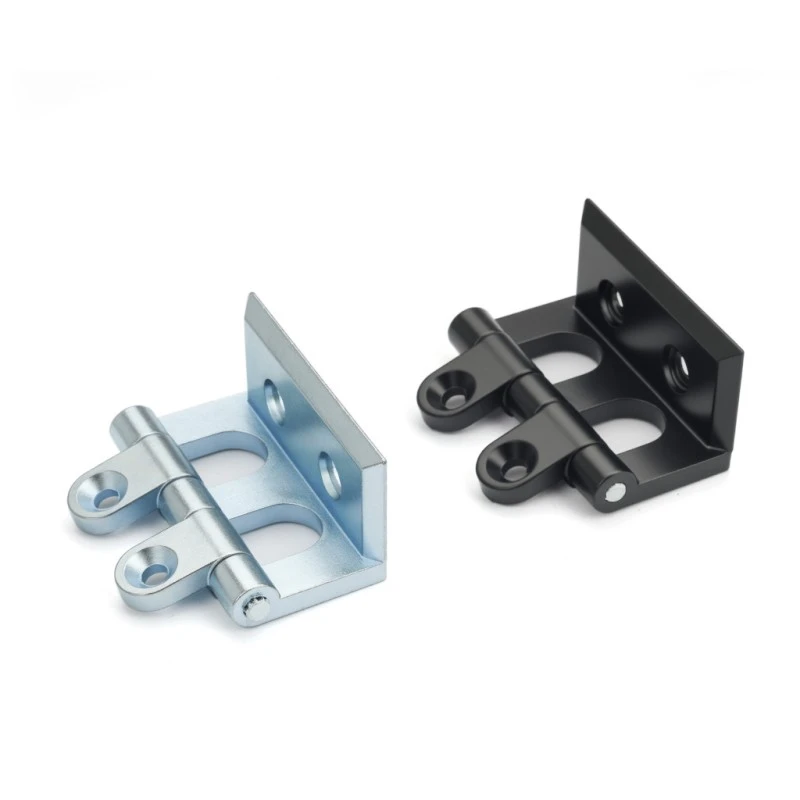

Kabinet RMU Zinc Alloy Hinge kasedhiya ing rong warna: krom ireng lan cerah. Ireng cocog karo enclosures kabinèt wêdakakêna peteng lan pilihan sing luwih umum ing RMU di bangun ngendi njaba kabinet minangka Rampung industri standar. Krom padhang menehi tampilan sing polesan, reflektif lan bisa dianggo kanthi apik ing panel pager sing luwih cerah utawa dekoratif ing endi finish engsel minangka bagean saka estetika kabinet sakabèhé.

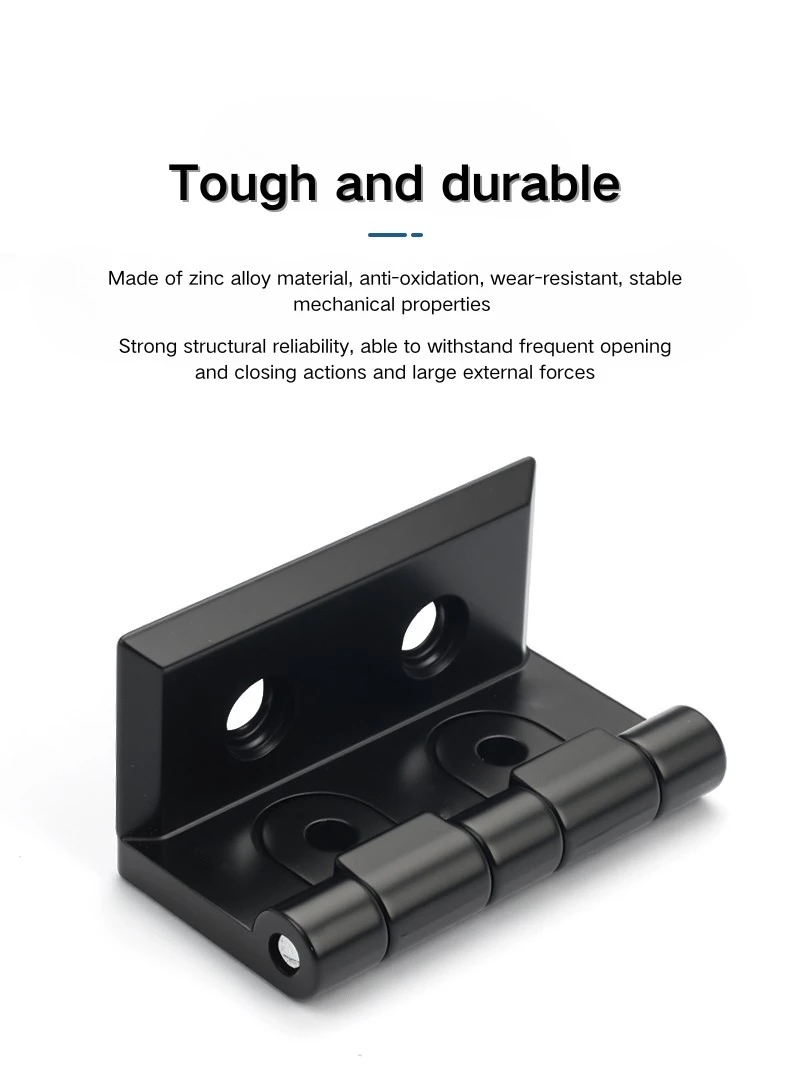

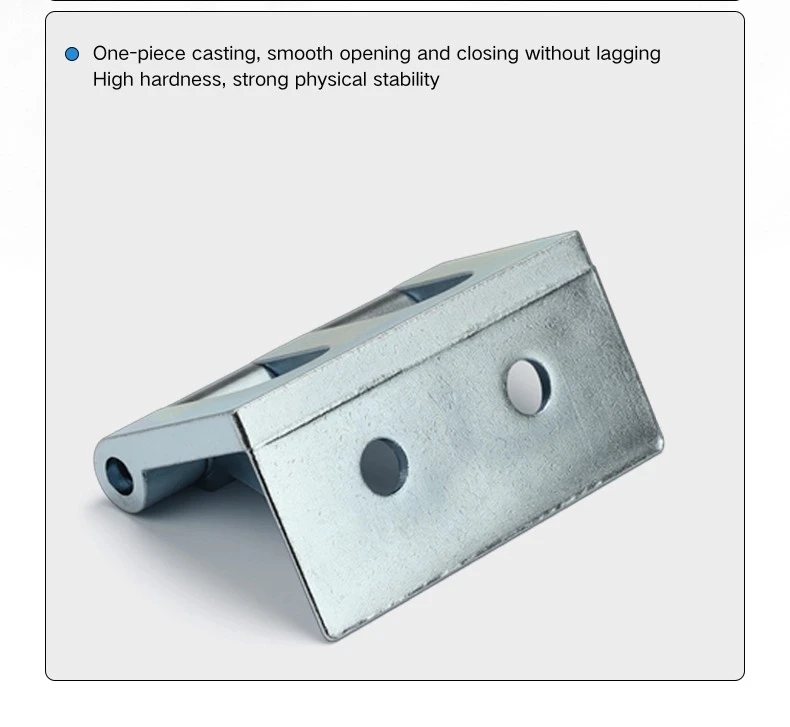

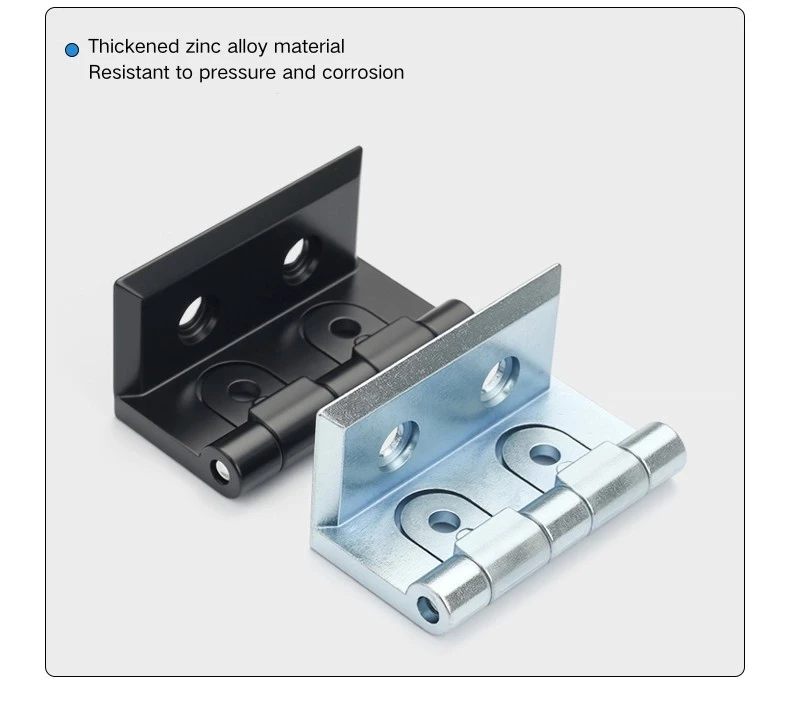

Loro-lorone finish saka RMU Kabinet Zinc Alloy Hinge dilas langsung menyang pigura kabinèt sajrone fabrikasi, dadi pilihan rampung minangka keputusan permanen ing tahap mbangun. Konstruksi paduan seng bisa nangani lingkungan industri njero ruangan sing khas, lan awak die-cast menehi akurasi dimensi sing konsisten ing batch produksi - migunani nalika engsel kudu cocog karo saluran pigura kawin ing pirang-pirang unit kabinet.

FAQ

Q1: Apa amba mbukak saka engsel CL208?

CL208 mbukak nganti 270 °, sing ngidini lawang bisa ayun liwat warata lan lempitan maneh meh kabeh bebarengan karo pigura kabinet. Iki minangka alesan utama sing ditemtokake kanggo RMU lan lemari unit utama ring ing ngendi akses interior lengkap minangka syarat biasa.

Q2: Apa ukuran sakabèhé saka CL208?

Engsel kabinet paduan seng CL208 ambane 48 mm lan dhuwure 26 mm, kanthi jarak jero 20 mm ing antarane swiwi sing dipasang. Jangkauan sisih pigura yaiku 25,5 mm lan ambane keterlibatan panel lawang yaiku 24 mm.

Q3: Kepiye carane CL208 diinstal?

CL208 minangka engsel sing dilas - dipasang ing pigura kabinèt lan panel lawang kanthi las nalika nggawe. Ora ana pilihan screw-mount kanggo model iki.

Q4: Apa pilihan rampung sing kasedhiya?

CL208 teka ing wesi seng ireng lan wesi seng krom padhang. Ireng iku pilihan standar kanggo enclosures peteng utawa wêdakakêna-ditutupi; krom padhang cocog karo kabinèt sing luwih entheng utawa dekoratif.

Q5: Apa jinis kabinet sing dirancang kanggo CL208?

CL208 dirancang utamane kanggo lemari unit utama cincin lan uga digunakake ing kothak distribusi listrik, lemari kontrol industri, lan kandang switchgear. Sudut bukaan 270 ° utamané cocog kanggo aplikasi RMU ing ngendi reresik lawang lengkap minangka syarat fungsional.

Q6: Apa ana reresik dibutuhake kanggo 270 ° lawang swing?

ya wis. Lawang kasebut ngliwati busur R18.5 nganti R21.5 mm nalika mbukak. Sajrone tata kabinèt, priksa manawa ana cukup reresik ing jejere kabinèt kanggo lawang kanggo ngrampungake ayunan lengkap tanpa nggebug struktur jejer utawa peralatan.

Q7: Apa CL208 kasedhiya ing stainless steel?

CL208 saiki mung kasedhiya ing paduan seng, kanthi warna krom ireng lan padhang. Kanggo opsi engsel kabinet stainless steel, model liyane ing jajaran Yitai Lock bisa uga luwih cocog gumantung saka aplikasi sampeyan.
