Engsel Pintu Switchgear

Kanggo sumber engsel kabinèt sing bisa dicopot saka Yitai Lock ing volume, Switchgear Door Hinge CL186 menehi pilihan para panuku ing antarane bolongan bunder lan swiwi sing dipasang ing bolongan tanpa ngganti apa wae babagan engsel - awak sing padha, tong minyak, dimensi saluran pigura sing padha. Versi bolongan slotted ngidini imbuhan posisi sak instalasi sadurunge ngawut-awut wis kenceng, kang migunani nalika alignment lawang kudu mencet ing sabenere. Loro-lorone versi sing meneng-dipasang nggunakake titik mbenakake padha lan kasedhiya ing baja karbon lan stainless steel.

Model produk	CL186 Series Engsel
Bahan opsional	Baja karbon/stainless steel
Panganggone	Cocog kanggo macem-macem jinis lemari switch, kothak kontrol, lsp

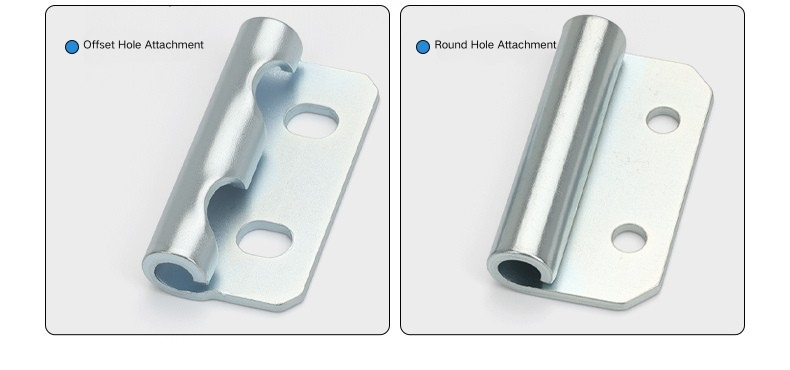

Pilihan Model lan Konfigurasi Lubang

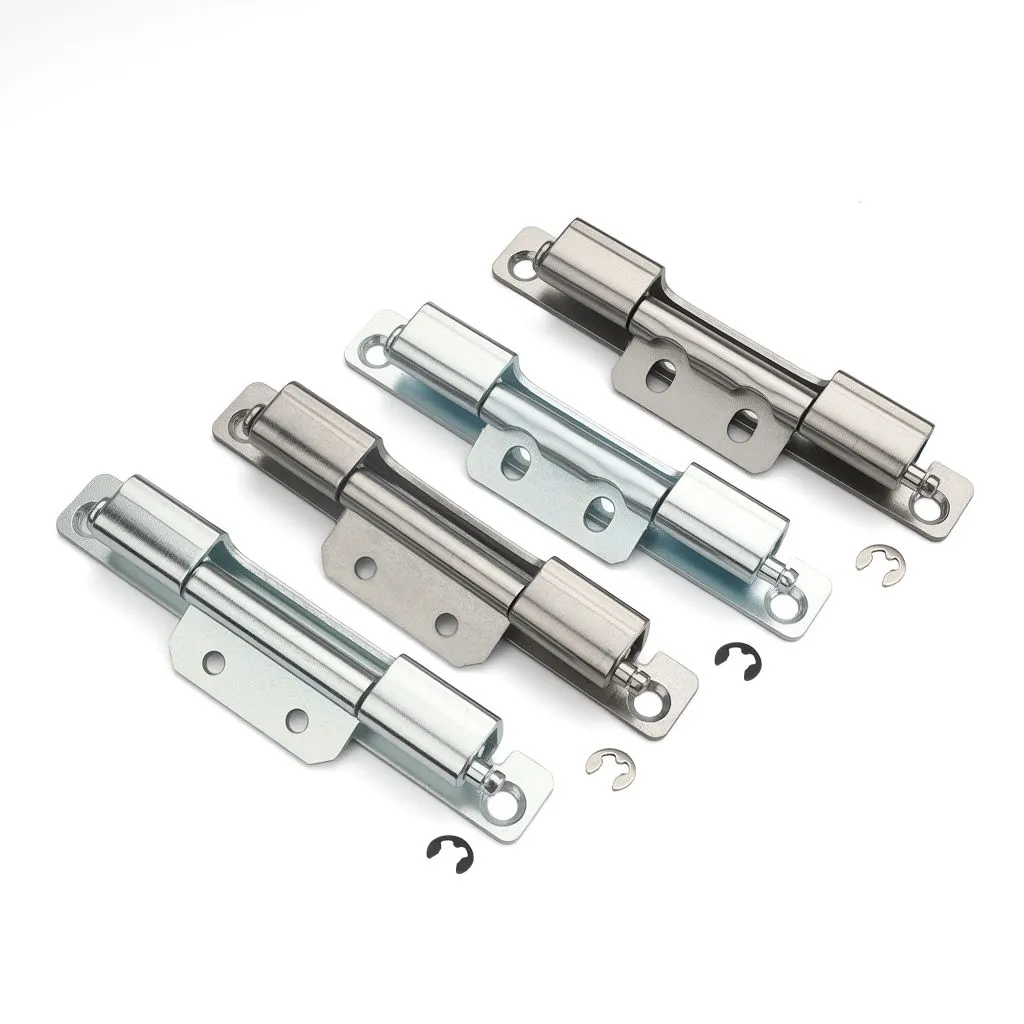

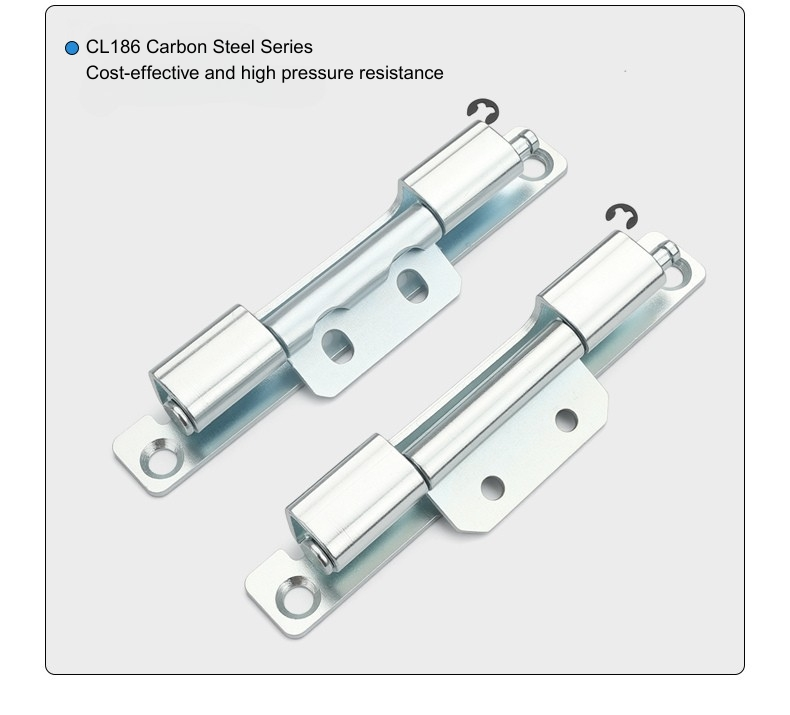

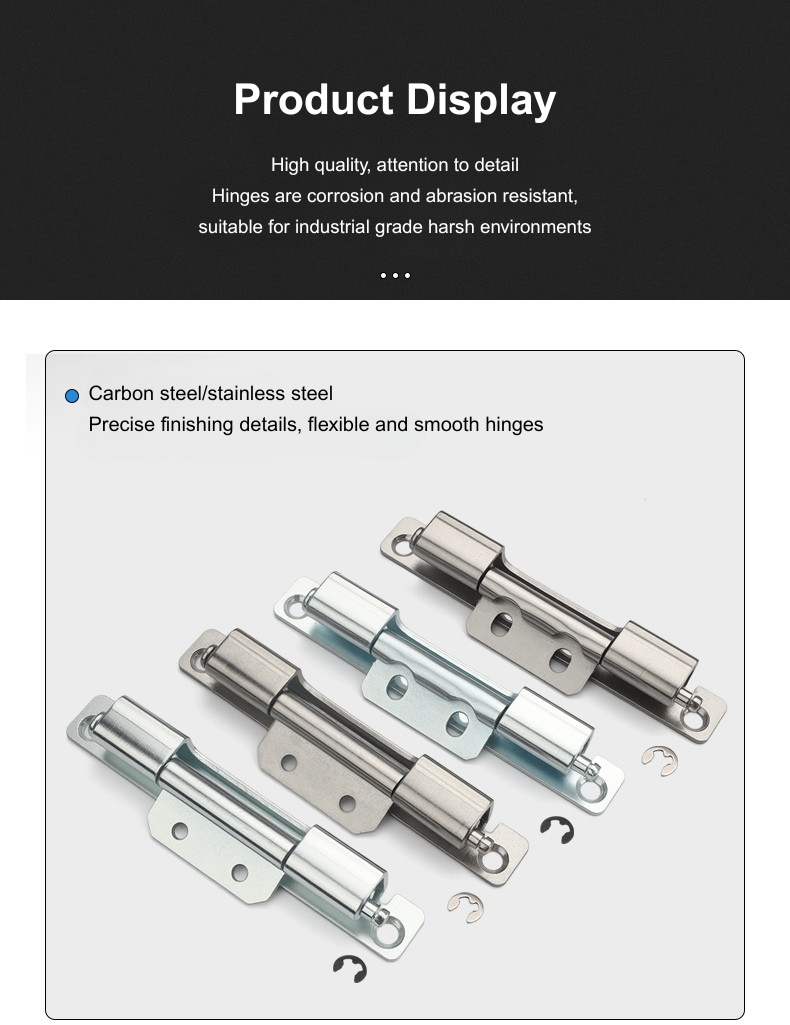

Engsel Pintu Switchgear kasedhiya ing papat varian: bolongan bunder ing baja karbon, bolongan bunder ing stainless steel, bolongan slotted ing baja karbon, lan bolongan slotted ing stainless steel. Dimensi struktural padha karo kabeh papat - mung bedane yaiku wangun bolongan sing dipasang ing swiwi. Bolongan bunder ndandani engsel ing posisi sing disetel sawise dicopot; bolongan slotted menehi sawetara kamar kanggo shift posisi nggeser sadurunge tightening final, kang mbantu nalika lawang pas sing perlu Alignment ati-ati marang segel utawa pigura lip.

Milih antarane bolongan bunder lan slotted ing unit iki gumantung ing alur kerja instalasi sampeyan. Yen posisi lawang langsung lan konsisten sajrone produksi, bolongan bunder apik. Yen ana variasi geometri pigura ing antarane unit utawa lawang kudu disetel sawise pas dhisikan, versi bolongan slotted ndadekake proses kasebut kurang fiddly.

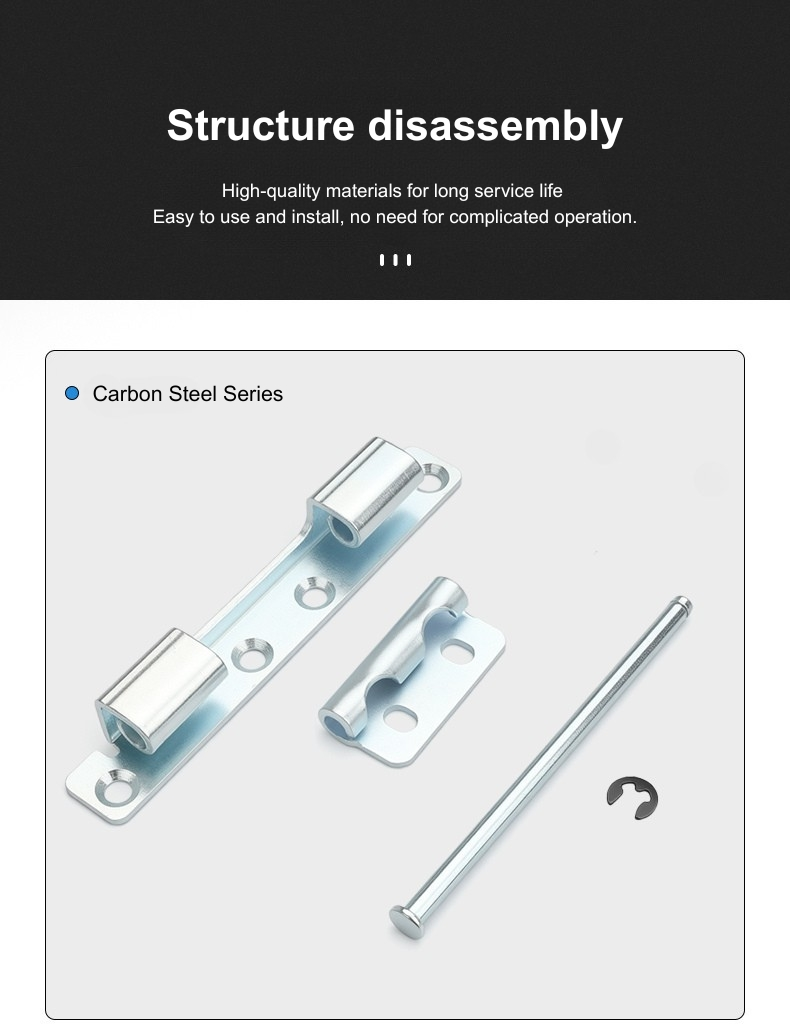

Struktur lan Dimensi

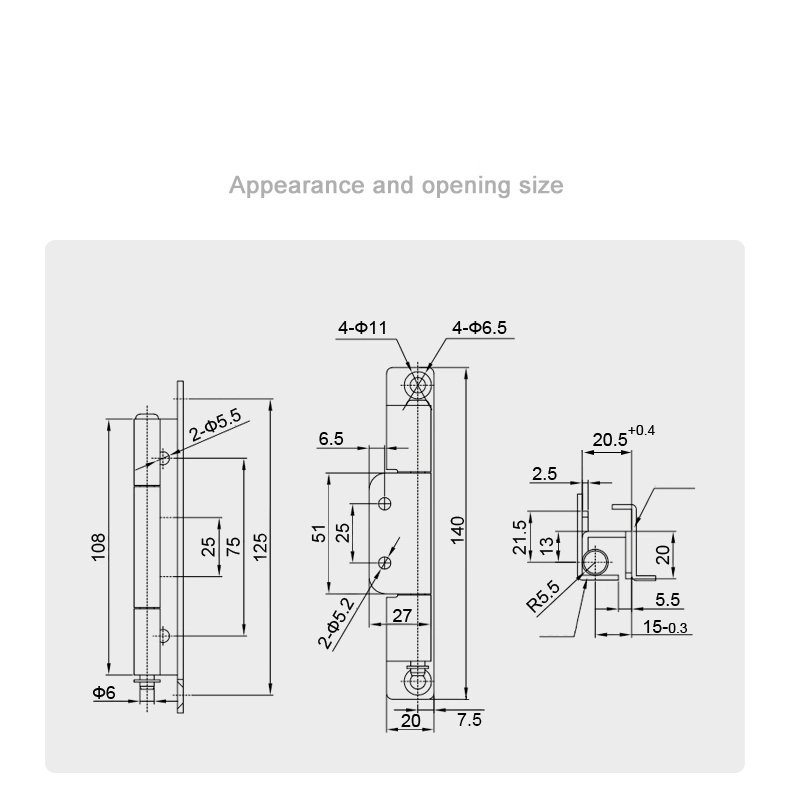

Engsel lawang nduweni dhuwur sakabèhé 108 mm kanthi dawa awak 125 mm. Span ing antarane swiwi sing dipasang yaiku 75 mm, kanthi bagean tengah 25 mm ing tong minyak. Dhiameter tong minyak Φ6 mm, lan swiwi sing dipasang dhuwuré 140 mm kanthi ambane dhasar 20 mm. Jarak bolongan ing swiwi mlaku ing 51 mm lan 25 mm tengah, karo 2 × Φ5,5 mm bolongan mbenakake ing profil sisih.

Keterlibatan saluran pigura ing Switchgear Door Hinge duwe ambane 20,5 mm (toleransi +0,4 mm) lan ambane 15 mm (toleransi -0,3 mm), kanthi radius kursi tong minyak R5,5 mm. Profil sisih nuduhake dhuwur engagement total 21,5 mm, ambane kontak njero 13 mm, lan offset lateral 5,5 mm, kanthi langkah 2,5 mm ing entri saluran. Ukuran kasebut nemtokake geometri saluran pigura sing dirancang kanggo digarap engsel - worth konfirmasi karo spek pigura kabinet sadurunge pesen.

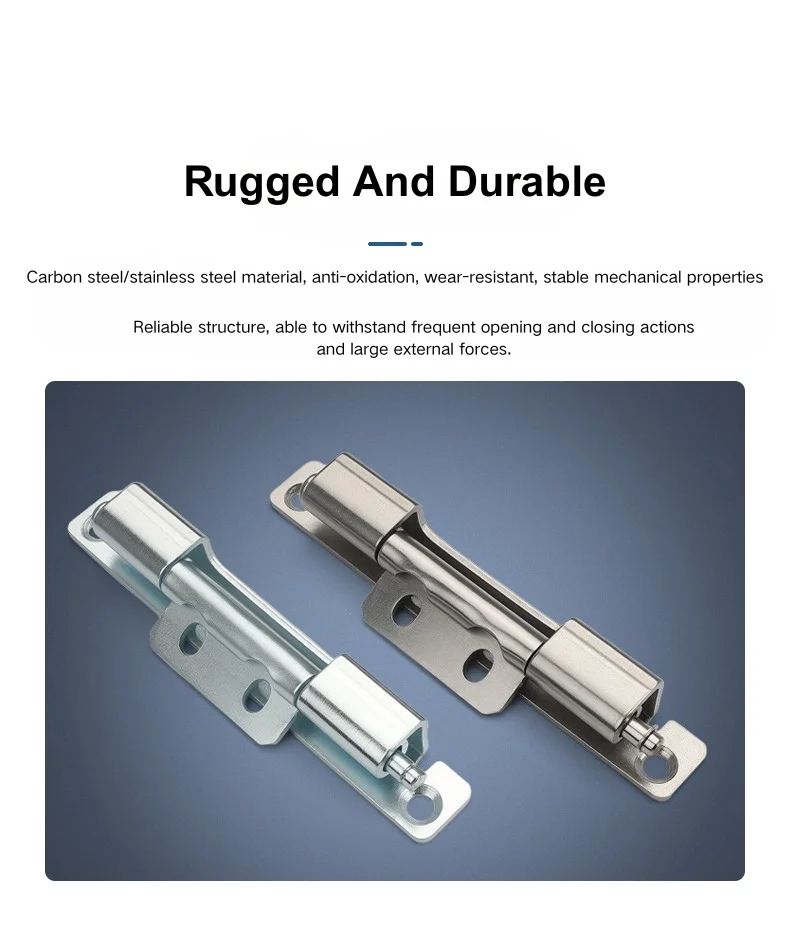

Material lan Perawatan lumahing

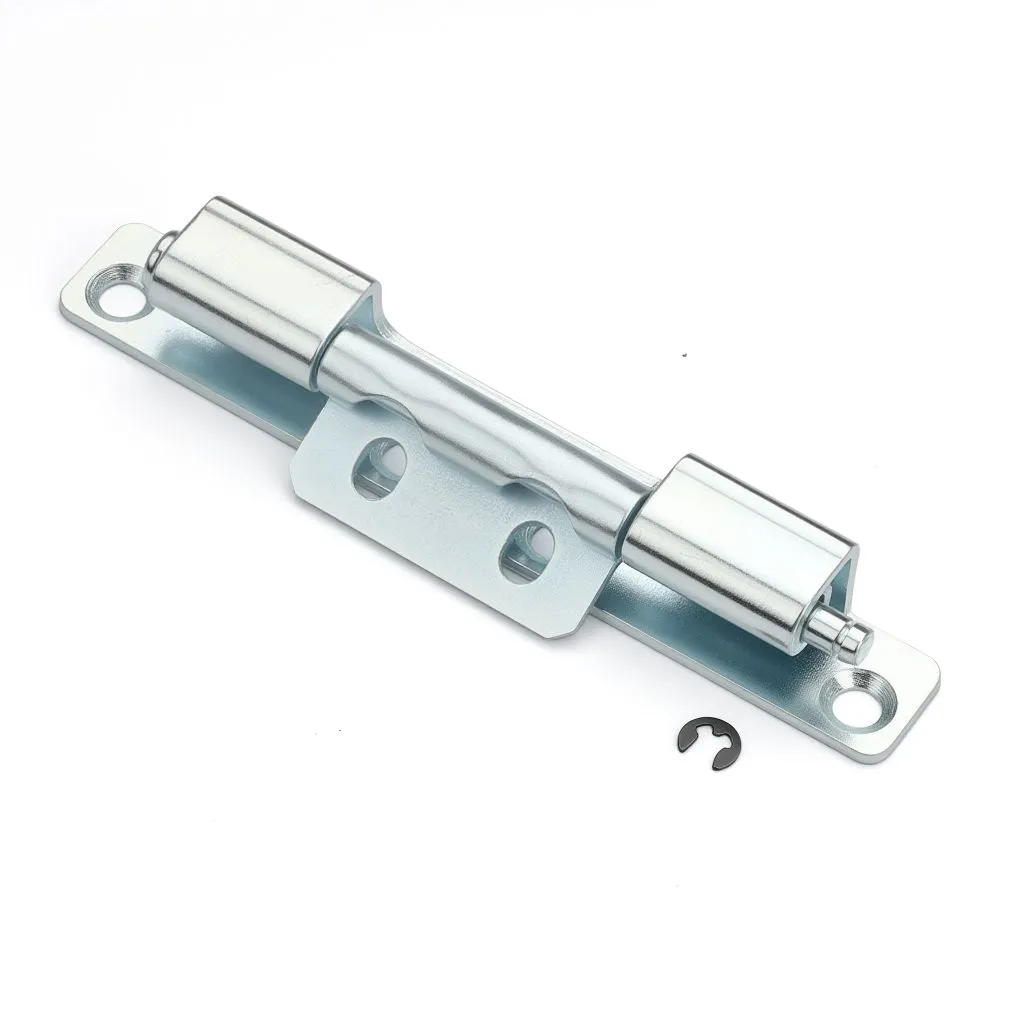

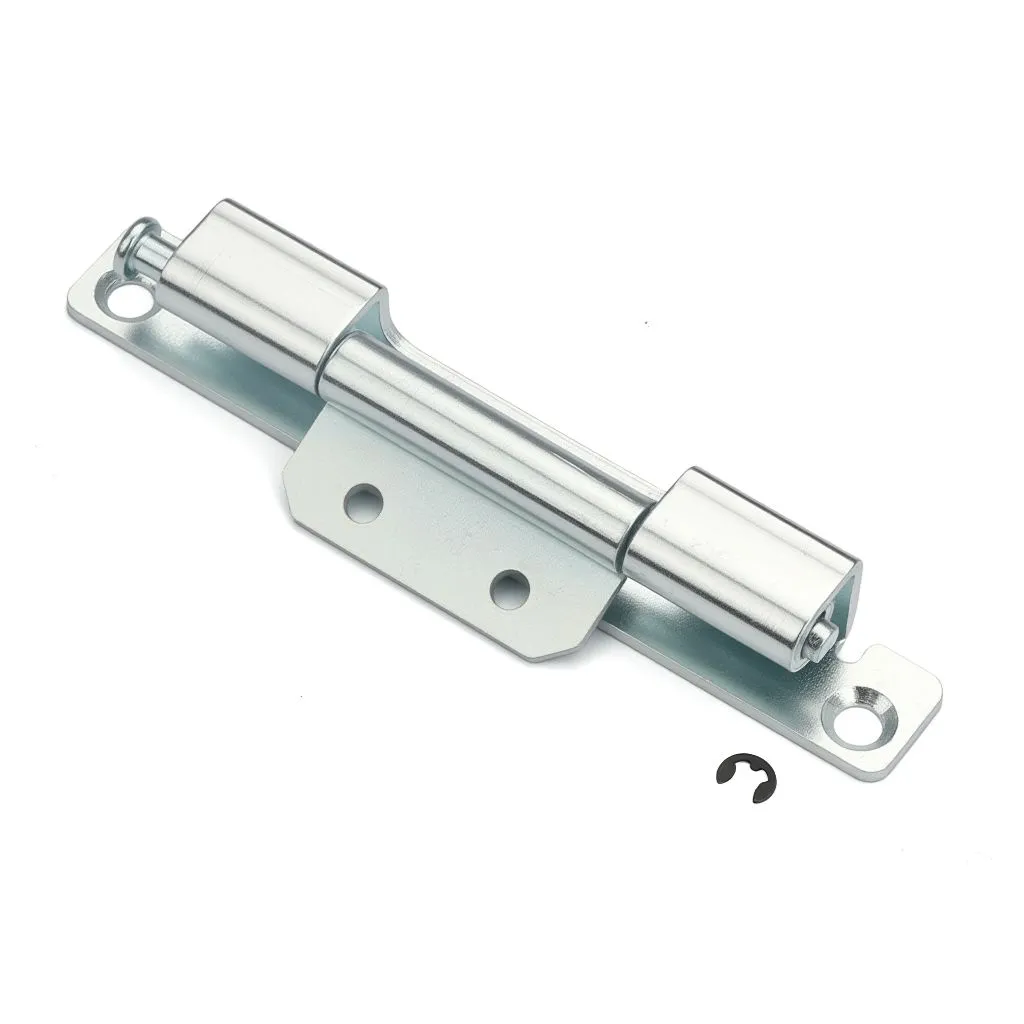

Engsel Pintu Switchgear kasedhiya ing baja karbon galvanis lan baja tahan karat 304. Versi baja karbon cocog karo lingkungan enclosure standar ing njero ruangan - papan distribusi, panel kontrol, lan lemari peralatan ing papan sing garing utawa sing dikontrol iklim ing ngendi paparan korosi kurang. Iku pilihan sing luwih larang kanggo mbangun kabinet volume dhuwur ing ngendi lingkungan instalasi bisa diprediksi.

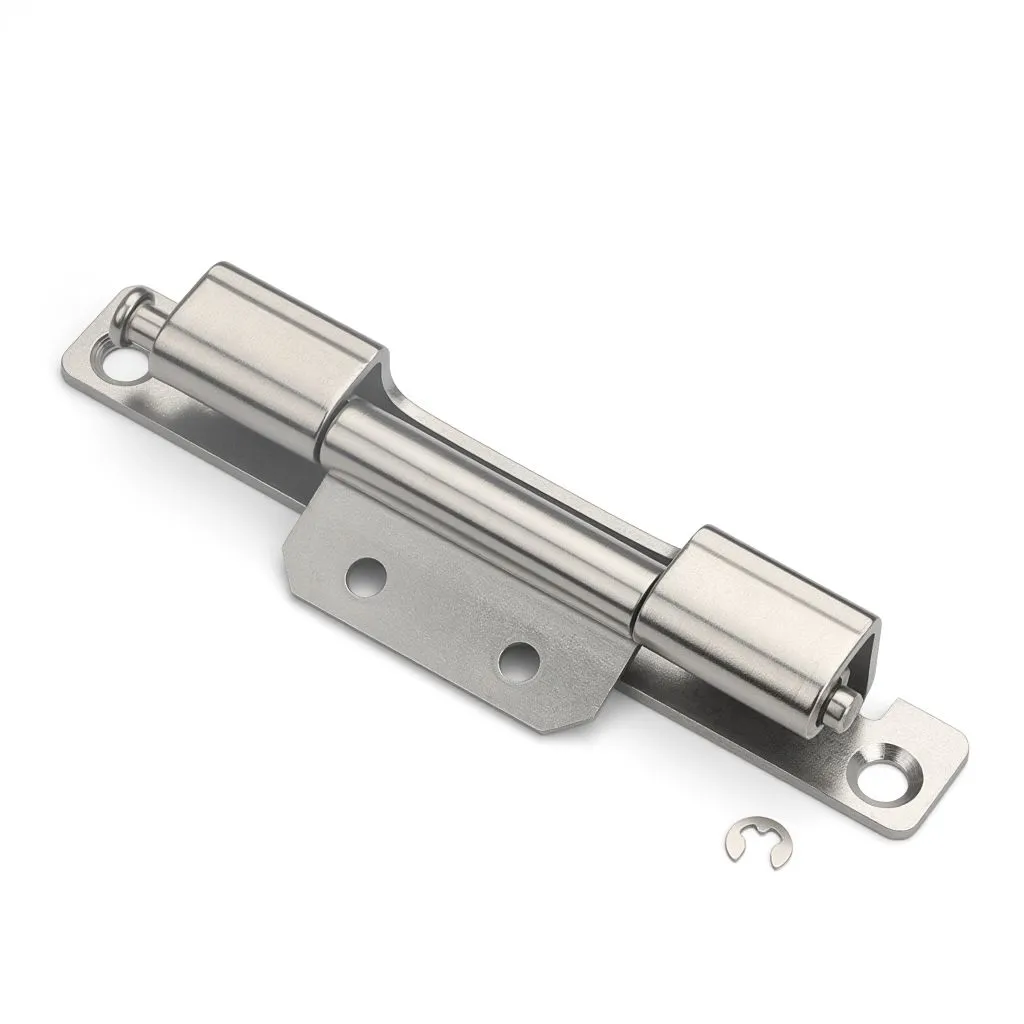

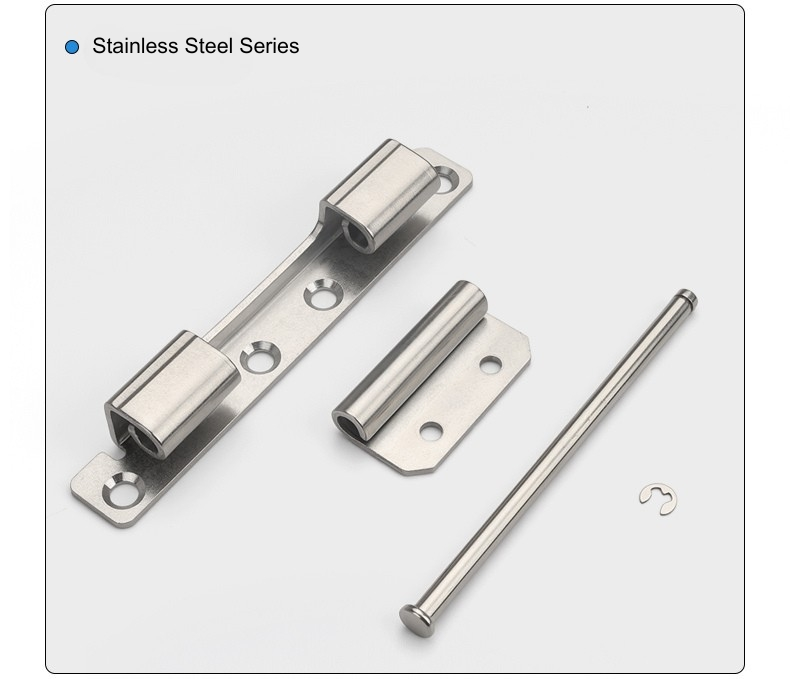

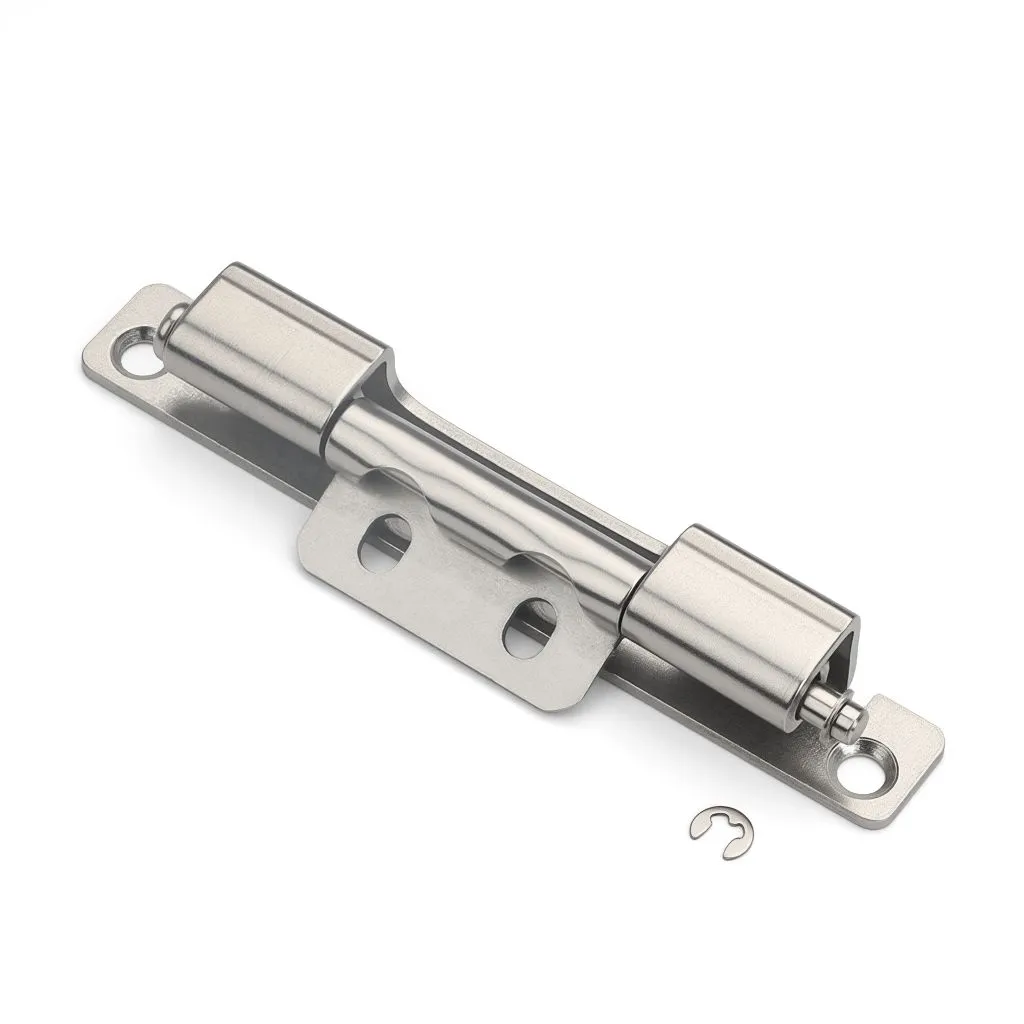

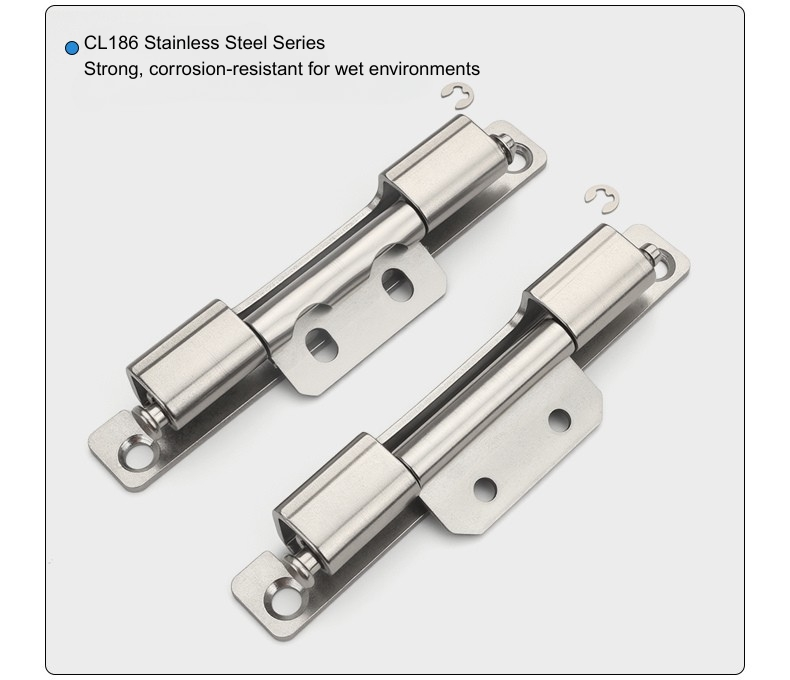

Engsel lawang stainless steel minangka pilihan sing tepat kanggo switchgear ruangan, kamar sarana lembab, instalasi pesisir, utawa aplikasi apa wae ing ngendi pager bakal ngadhepi kelembapan sajrone umur layanan. Stainless uga cenderung ditemtokake nalika kabinèt rampung standar mbutuhake tampilan permukaan sing konsisten ing kabeh hardware, amarga katon luwih apik tinimbang baja galvanis sajrone wektu sing angel.

FAQ

Q1: Varian apa sing kasedhiya kanggo CL186?

CL186 kasedhiya ing papat varian: baja karbon bolongan bunder, baja tahan karat bolongan bunder, baja karbon bolongan slotted, lan baja tahan karat bolongan slotted. Kabeh nuduhake dimensi awak sing padha lan geometri keterlibatan saluran pigura.

Q2: Apa prabédan antarane bolongan babak lan slotted versi bolongan?

Versi bolongan bunder mbenakake engsel ing posisi sing disetel sawise dicopot. Versi bolongan slotted ngidini posisi soyo tambah diatur sadurunge tightening final, kang migunani nalika alignment lawang kudu nggoleki sak instalasi utawa nalika ana variasi ing geometri pigura antarane Unit kabinet.

Q3: Kepiye CL186 diinstal?

CL186 dipasang sekrup. Swiwi sing dipasang dipasang ing panel lawang kanthi nggunakake bolongan sing kasedhiya, lan awak engsel melu saluran pigura kabinet. Ora ana welding sing dibutuhake kanggo model iki.

Q4: Apa ukuran tombol CL186?

CL186 yaiku 108 mm ing dhuwur sakabèhé kanthi dawa awak 125 mm lan span jero 75 mm. Barel punika Φ6 mm. Sayap pemasangan dhuwuré 140 mm kanthi basis 20 mm. Jembaré saluran pigura 20,5 mm (+0,4 mm) lan ambane 15 mm (-0,3 mm).

Q5: materi apa aku kudu milih kanggo enclosures ruangan?

Versi stainless steel minangka pilihan sing tepat kanggo instalasi ruangan, lingkungan sing lembab, utawa ing endi wae tahan korosi minangka syarat jangka panjang. Versi baja karbon galvanis cocog karo aplikasi kabinet njero ruangan standar.

Q6: Apa CL186 minangka engsel sing didhelikake?

Ya - Engsel Pintu Switchgear CL186 lenggah ing saluran pigura kabinet nalika lawang ditutup, ora ana hardware sing katon ing lawang njaba. Awak engsel ditutup kanthi lengkap ing profil pigura.

Q7: Apa lawang bisa dibusak sawise instalasi?

ya wis. CL186 minangka engsel sing bisa dicopot - lawang bisa diangkat saka saluran pigura tanpa piranti yen engsel dicopot. Iki ndadekake praktis kanggo baris perakitan kabinèt lan pangopènan lapangan ing ngendi perlu mbusak lawang periodik.

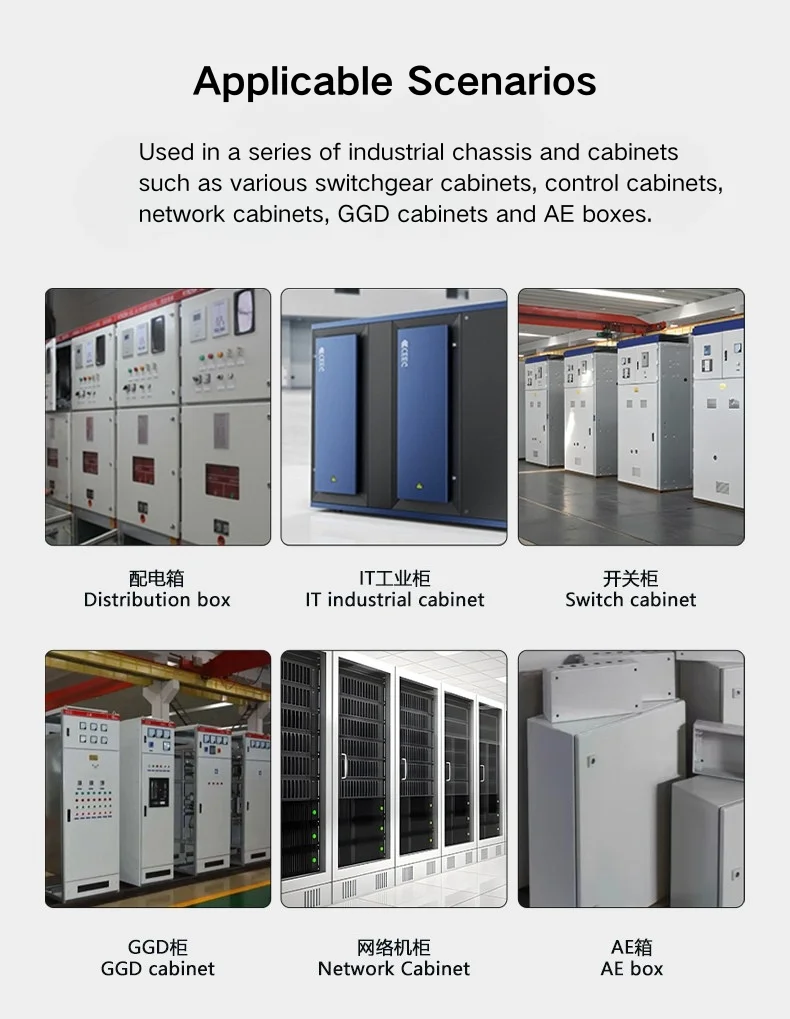

Q8: Apa jinis kabinet sing cocog kanggo CL186?

Engsel sing didhelikake CL186 digunakake ing lemari switchgear, kothak distribusi listrik, lawang kabinet kontrol, lan lampiran peralatan industri - ing ngendi wae engsel sing bisa dicopot lan didhelikake kanthi profil njaba sing resik minangka spesifikasi sing disenengi.
