Weld-On Parlemen Pivot Engsel

Pilihan Model lan Jinis Utas

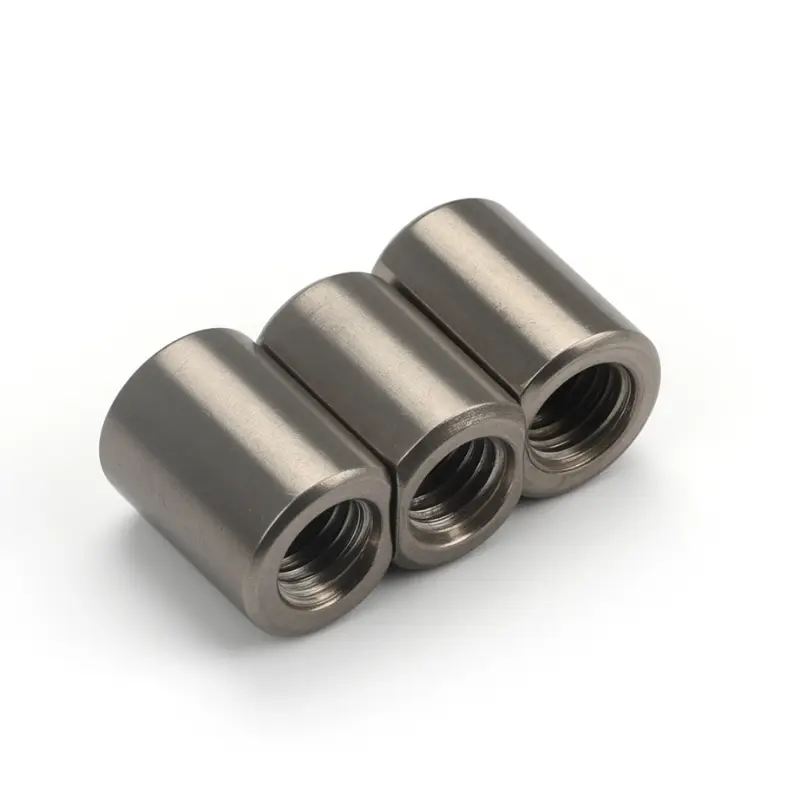

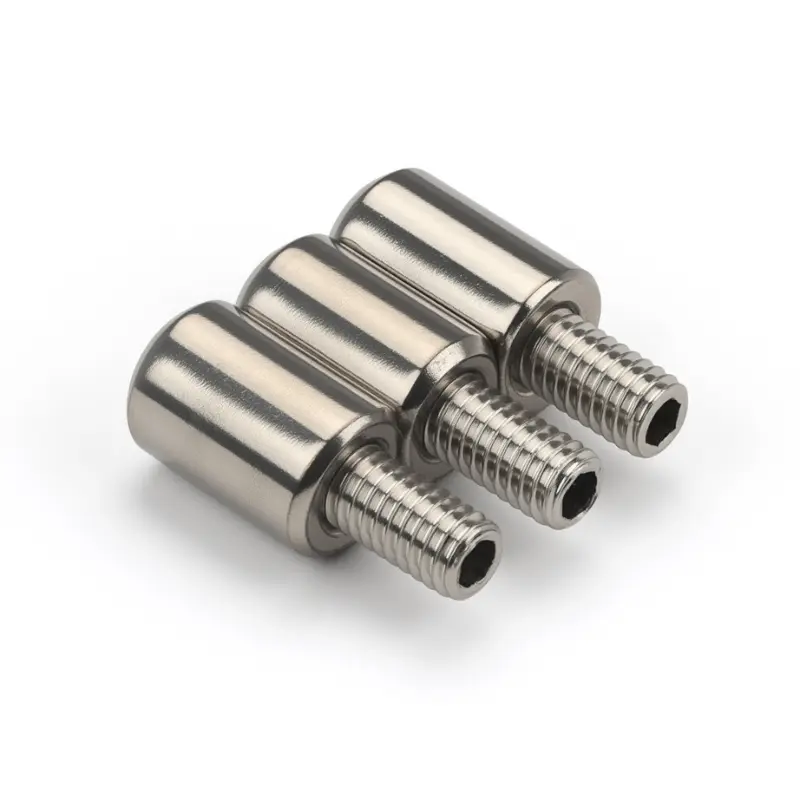

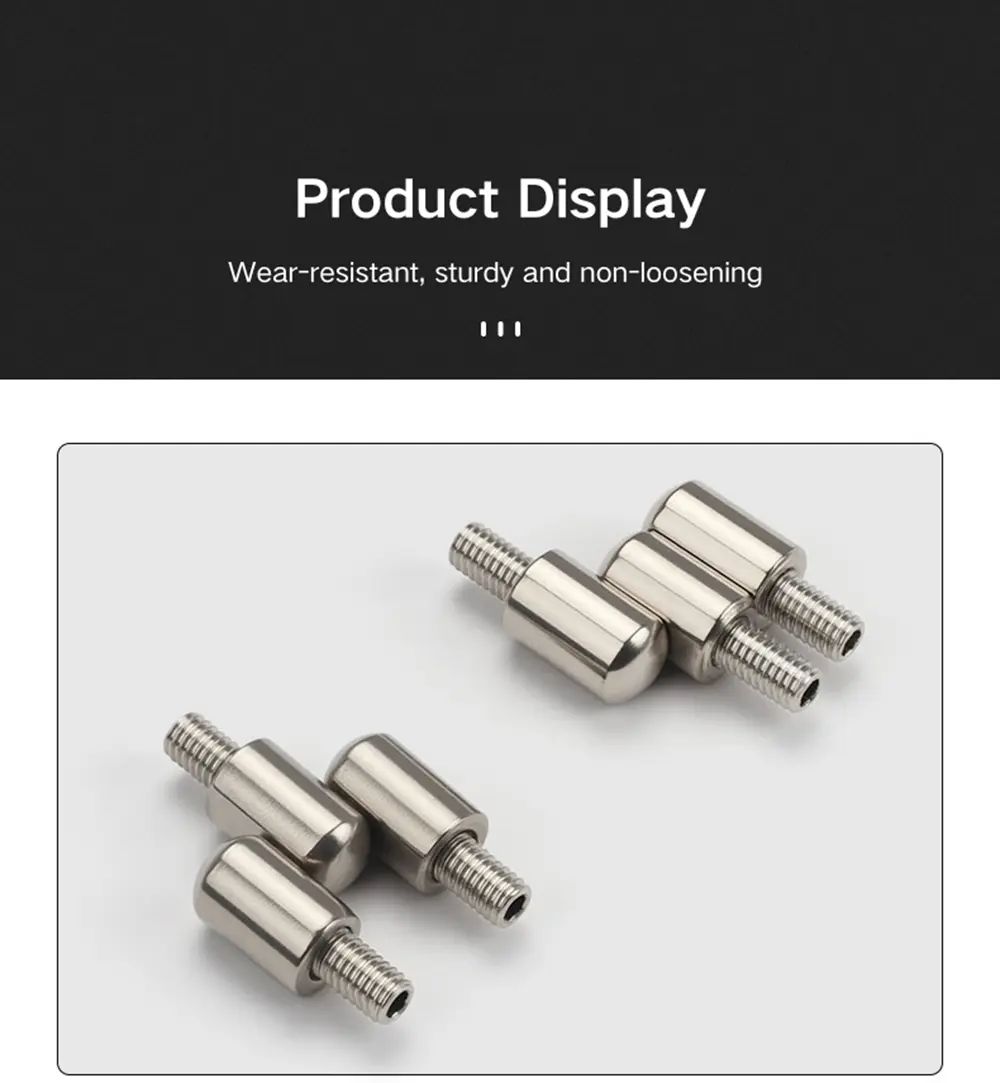

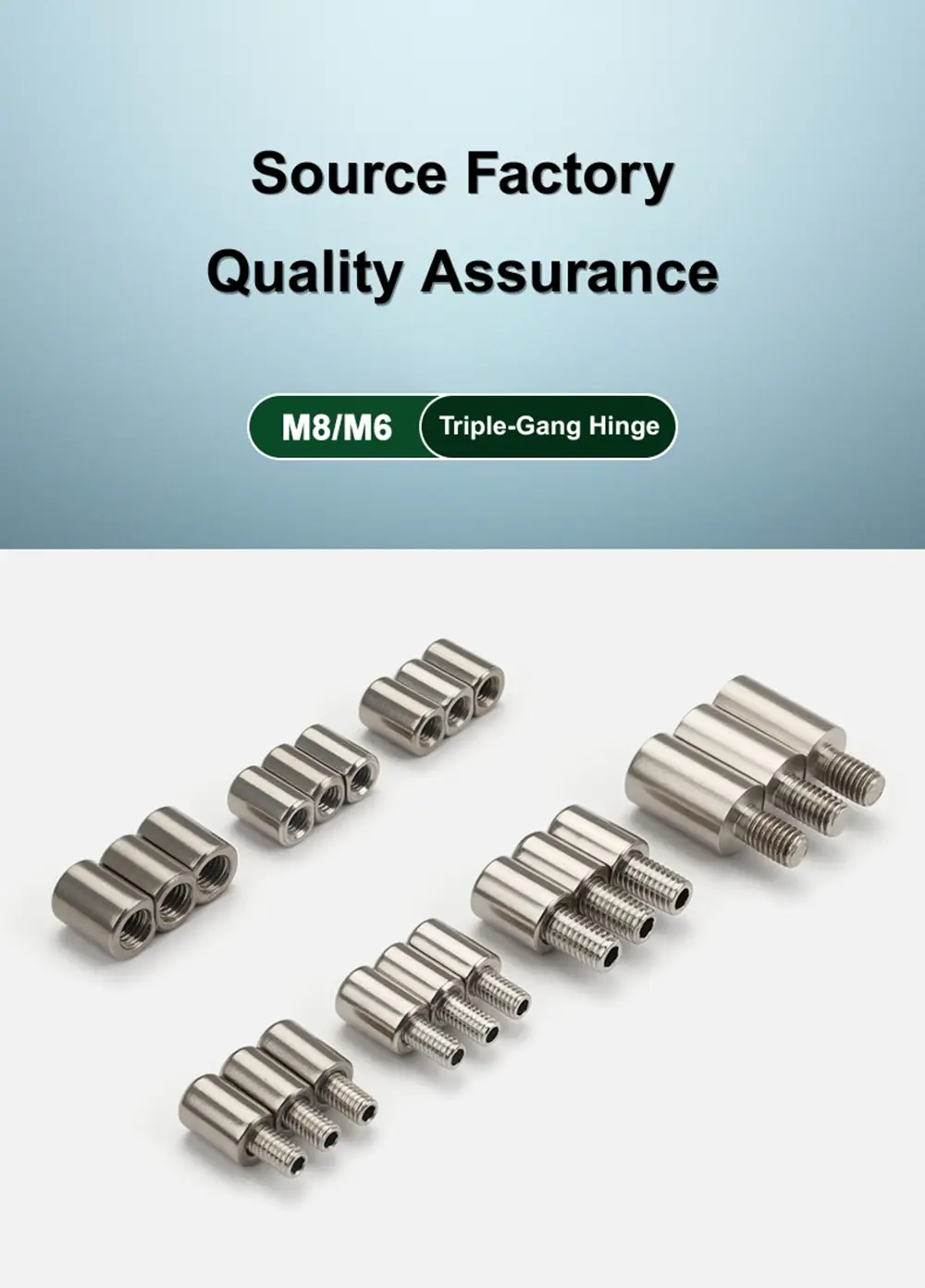

Engsel Pivot Parlemen Weld-On ditawakake ing versi utas internal lan eksternal ing ukuran M6 lan M8. Jinis Utas njaba duwe kandang jaran Utas protruding ing mburi soyo tambah Utas langsung menyang bolongan tapped ing panel lawang utawa pigura. Jinis Utas internal duwe soket Utas ing mburi soyo tambah sing nampa bolt saka sisih panel. Loro-lorone melu lumahing soyo tambah dening threading lan banjur dijamin dening welding kanggo permanen, instalasi stabil.

Ing jangkoan engsel, jinis terintegrasi benang eksternal M6 lan jinis terintegrasi benang internal M6 minangka varian pin tetep - pin minangka bagéan saka awak engsel lan ora bisa dicopot. Kabeh varian liyane bisa dicopot, kanthi bolongan sisih liwat tong minyak sing ngidini pin bisa diluncurake nalika lawang kudu dicopot. Varian Utas eksternal M8 × 16 minangka pilihan stud paling dawa ing sawetara, cocog kanggo panel kanthi ambane sing luwih dhuwur.

Struktur lan Dimensi

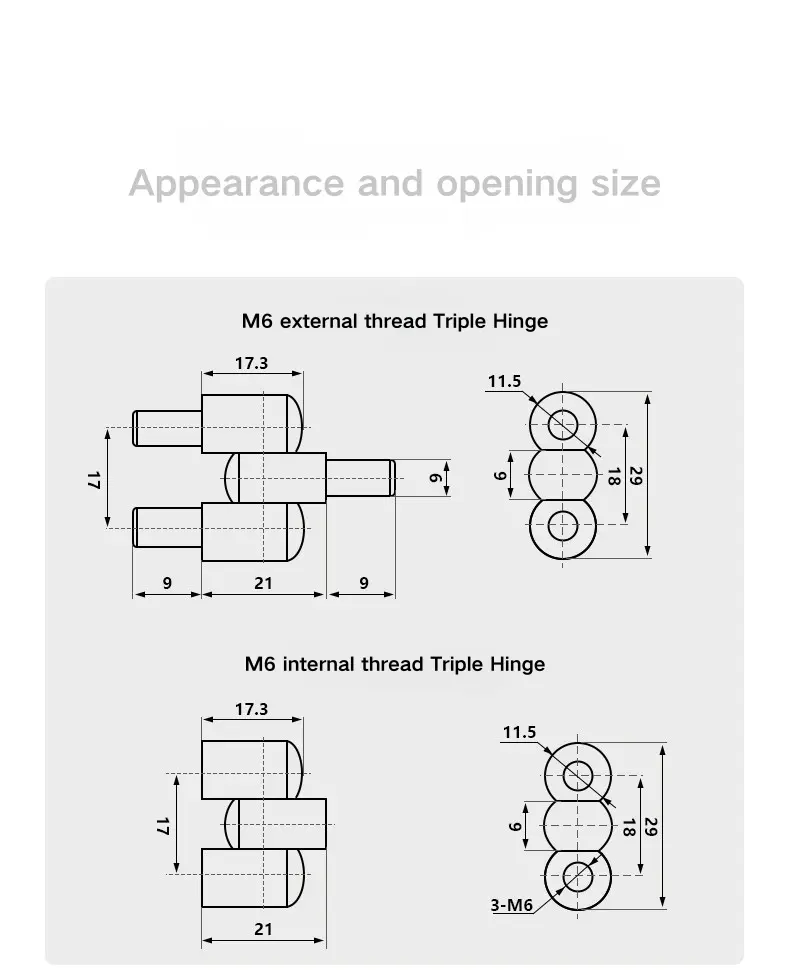

M6 Weld-On Parliament Pivot Hinge duwe dawa sakabèhé 17,3 mm kanthi laras laras tengah 21 mm. Versi thread external nambah 9 mm ekstensi kandang jaran ing saben mburi, menehi panyebaran total 39 mm. Tumpukan tong minyak telung ngukur 29 mm ing dhuwur total ing telung bagean 9 mm, 18 mm, lan ros-rosan ndhuwur, kanthi ambane tong minyak 11,5 mm lan diameter pin 6 mm.

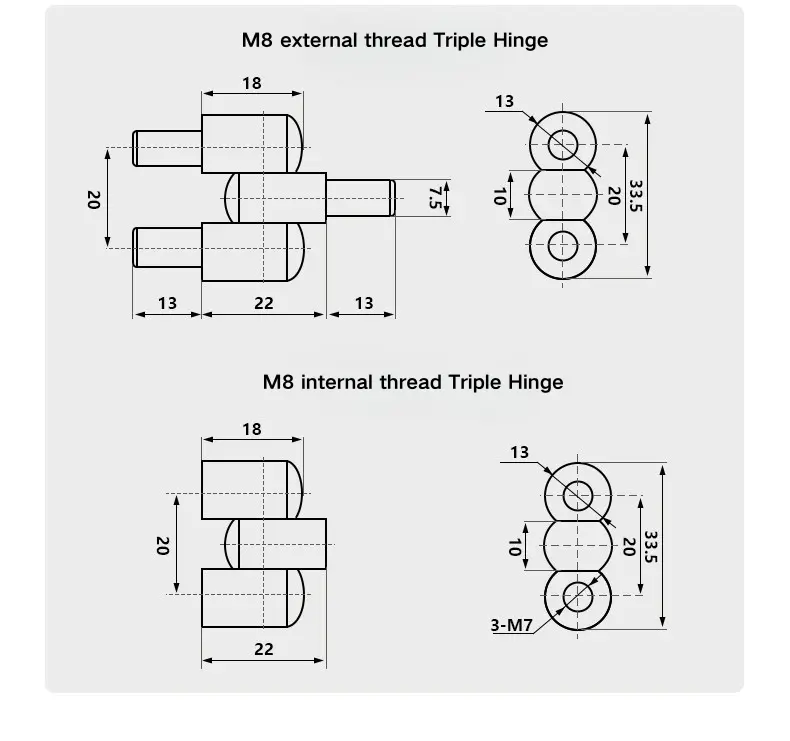

Engsel poros M8 luwih gedhe kanthi proporsional, kanthi dawa awak 18 mm lan bentang tengah 22 mm. Versi Utas external nambah 13 ekstensi kandang jaran mm ing saben sisih kanggo panyebaran total 48 mm. Tumpukan tong minyak triple mlaku 33,5 mm ing total dhuwur ing telung bagean - 10 mm, 20 mm, lan ros-rosan ndhuwur - karo 13 mm jembaré tong minyak lan 7,5 mm diameteripun pin. Varian thread M8 internal nggunakake soket Utas 3 × M7.

Instalasi lan Konfigurasi Pin

Engsel Weld-On Parliament Pivot dipasang kanthi masang benang utawa ujung soket menyang panel lawang utawa titik pemasangan pigura, banjur las kanggo ndandani posisi kasebut kanthi permanen. Kombinasi keterlibatan thread lan welding iki menehi gunung aman sing nangani loro mbukak rotasi muter lawang lan pasukan lateral ing engsel nalika digunakake.

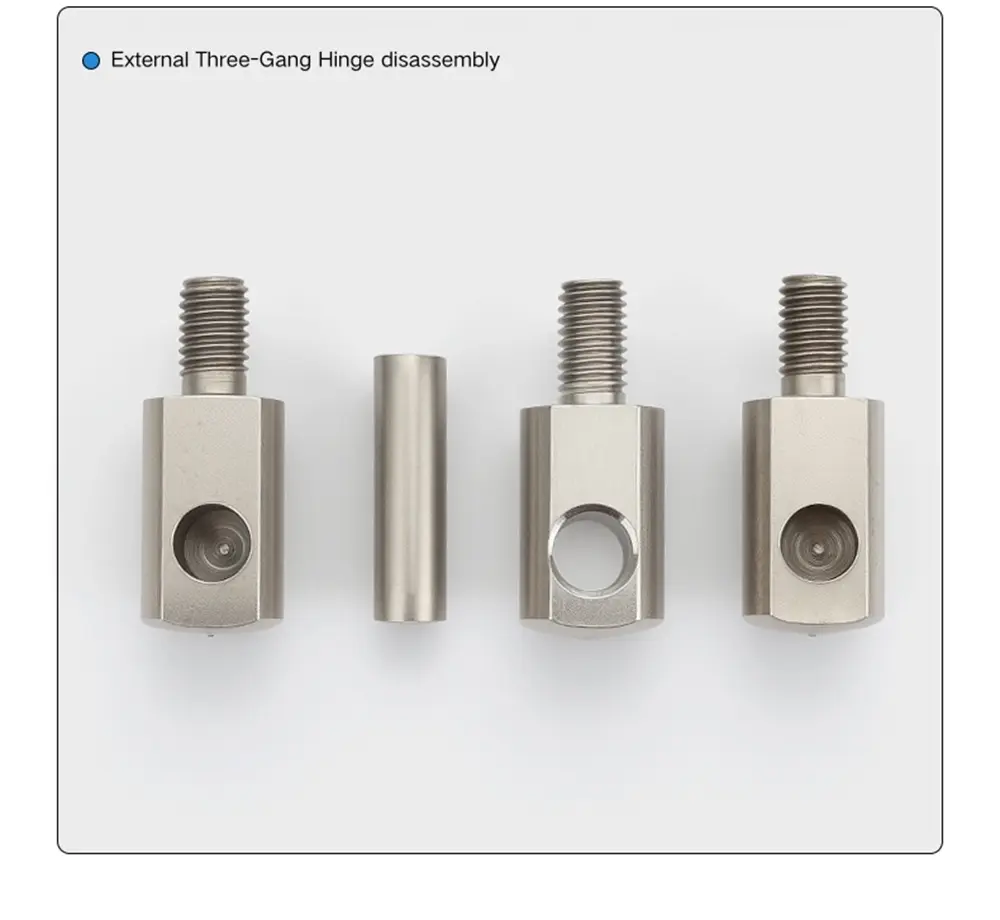

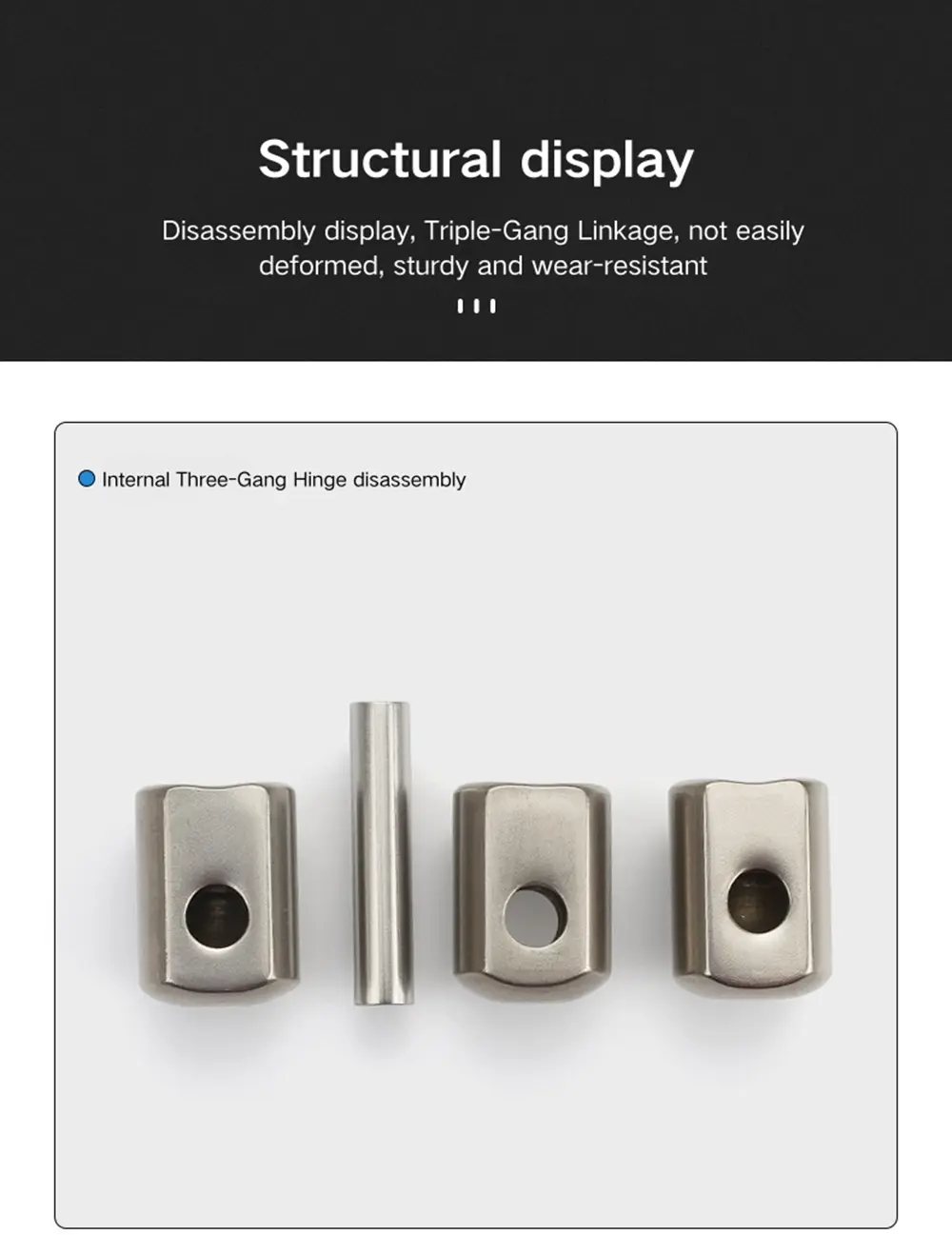

Kanggo versi sing bisa dicopot saka unit iki, pin metu liwat bolongan sisih ing awak tong minyak lan bisa ditarik metu kanggo disengage lawang saka pigura tanpa ngganggu gunung gandheng. Versi terpadu ora duwe bolongan sisih; pin tetep nang tong minyak lan nggeser ora dirancang kanggo aman lawang. Milih antarane terintegrasi lan bisa dicopot nerangake manawa mbusak lawang minangka syarat sajrone urip pager.

Material lan Rampung lumahing

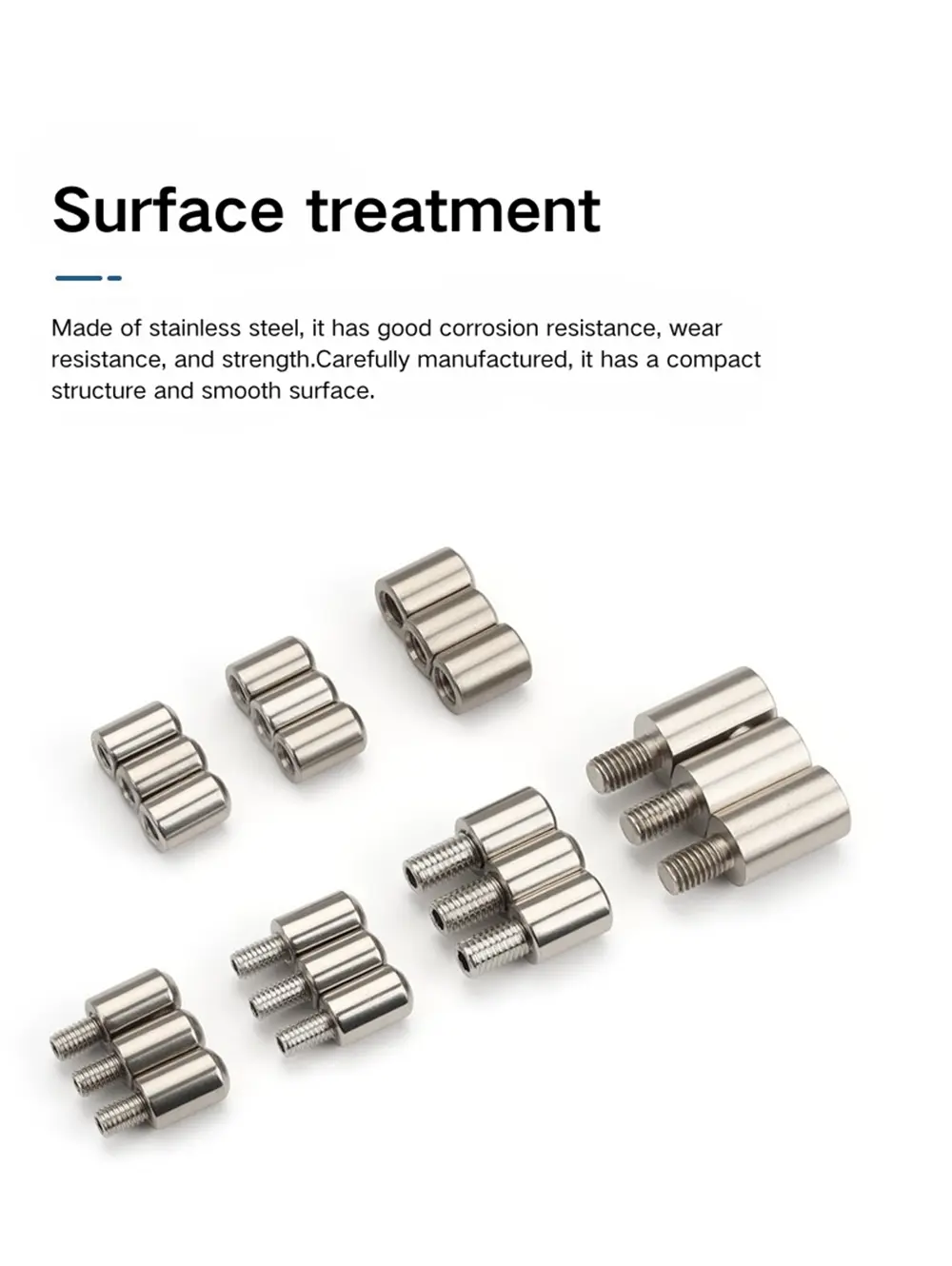

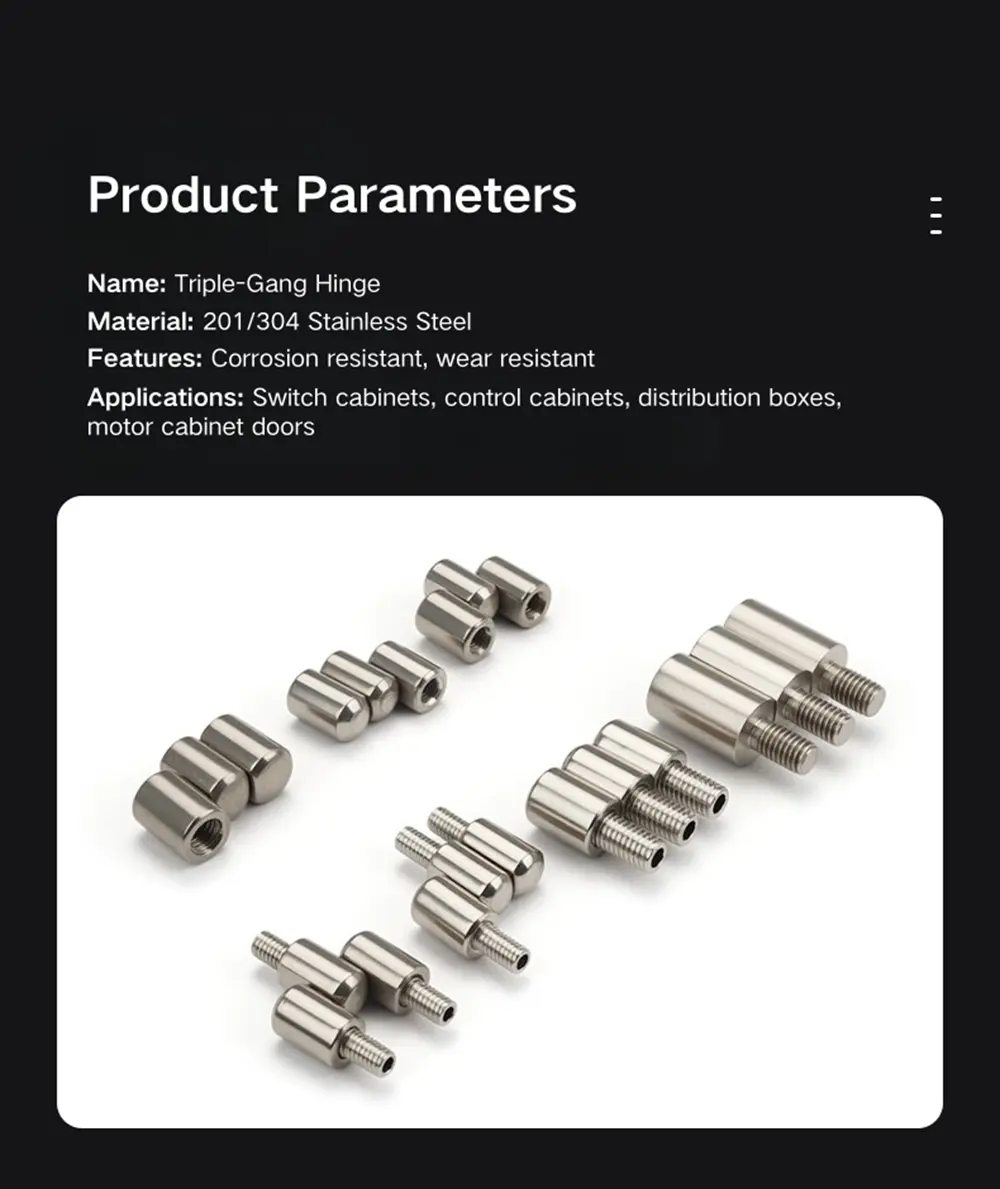

Modular iki kasedhiya ing 201 lan 304 stainless steel, loro rampung karo polishing geter. Proses semir vibratory mbusak burrs lan sudhut sing cetha lan menehi lumahing matte kurang-sheen konsisten - iku ora rampung disapu resik utawa pangilon. Loro-lorone gelar katon padha sawise polishing; prabédan ing resistance karat.

201 stainless steel nawakake resistance karat prayoga kanggo kabinèt daya njero ruangan lan aplikasi panel distribusi ing lingkungan Moderate, lan pilihan liyane biaya-efektif ing sawetara. Engsel Pivot Parlemen Weld-On stainless steel 304 minangka pilihan sing luwih apik kanggo kandang ruangan, lingkungan sing lembab, utawa instalasi sing tahan korosi jangka panjang minangka syarat sing kuat. Loro-lorone kasedhiya ing umume ukuran benang lan kombinasi konfigurasi pin ing sawetara.

FAQ

Q1: Varian apa sing kasedhiya ing kisaran engsel iki?

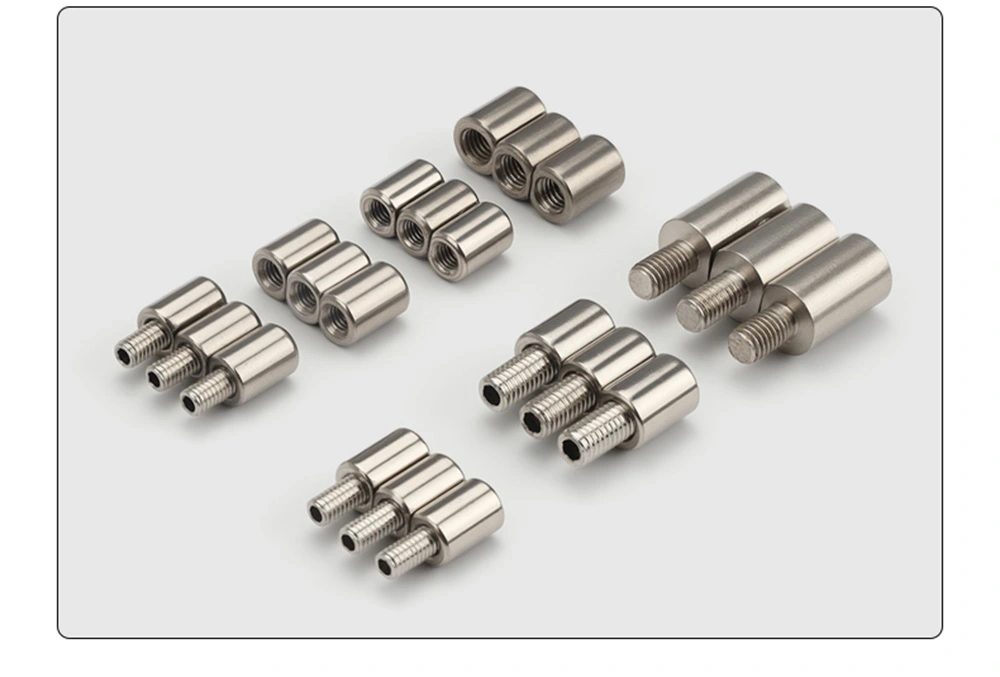

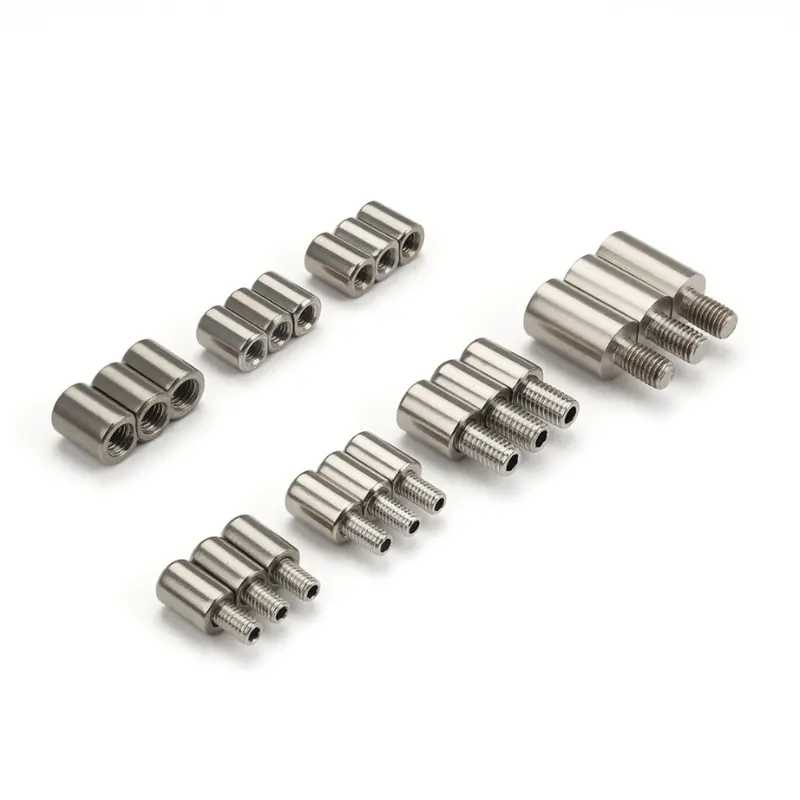

Range nyakup sewelas varian: benang internal lan eksternal ing ukuran M6 lan M8, ing stainless steel 201 lan 304, ing konfigurasi pin terpadu lan bisa dicopot. M8 × 16 Utas njaba uga kasedhiya minangka pilihan kandang jaran lengkap kanggo panel soyo tambah jero.

Q2: Apa bedane antarane jinis terpadu lan bisa dicopot?

Jinis terpadu duwe pin tetep - ora bisa dicopot lan engsel ora dirancang kanggo disassembly lawang. Jinis sing bisa dicopot duwe bolongan sisih-metu liwat tong minyak; pin minger metu kanggo ngidini lawang kanggo diangkat saka pigura tanpa pribadi utawa ngganggu gunung gandheng.

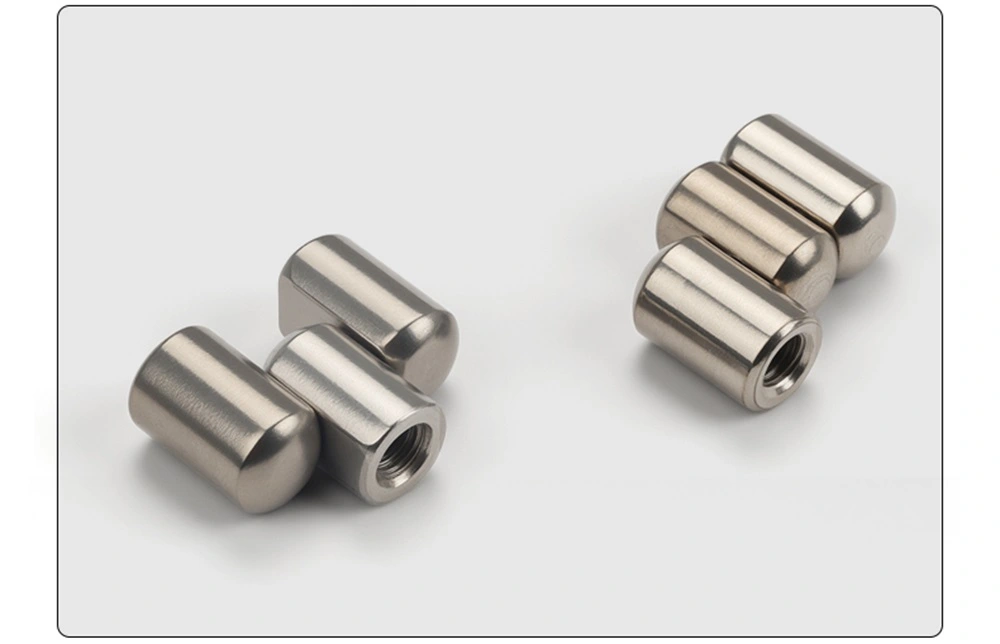

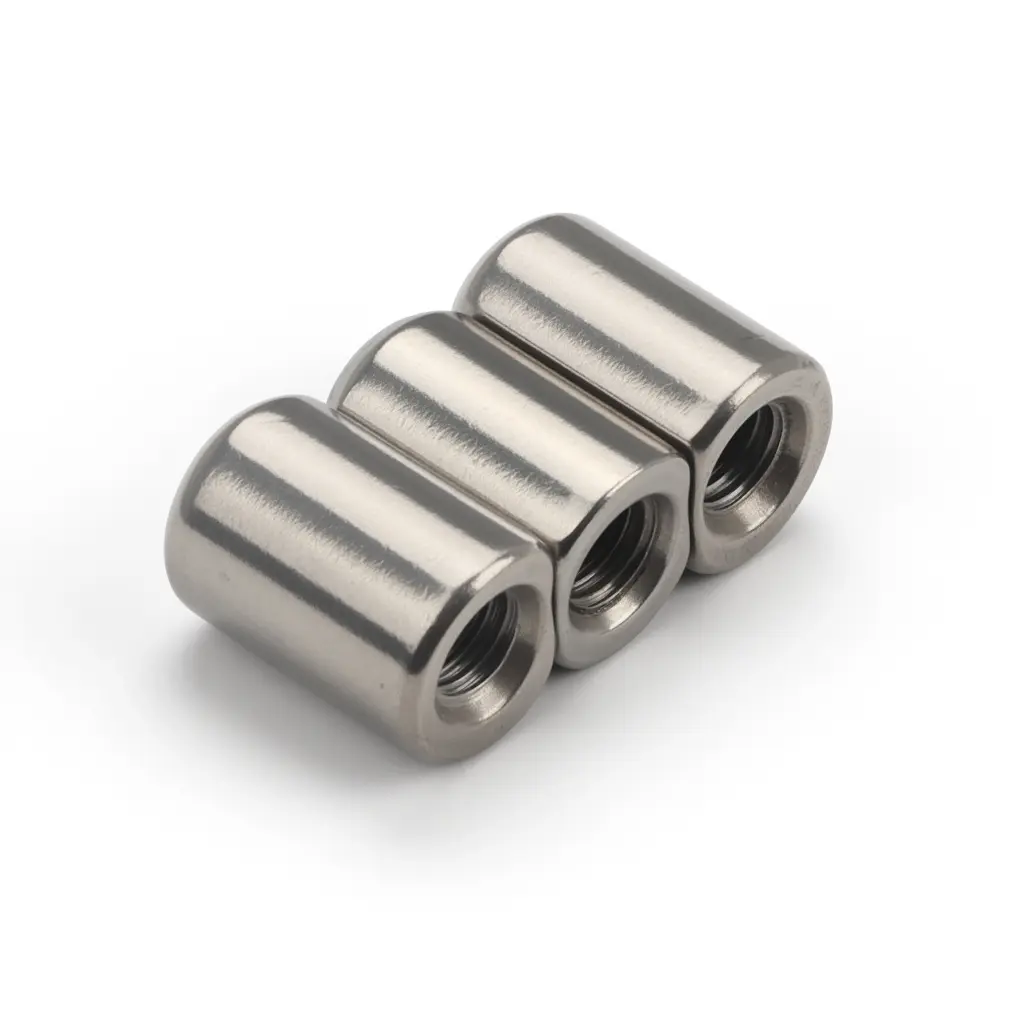

Q3: Apa bedane benang internal lan eksternal?

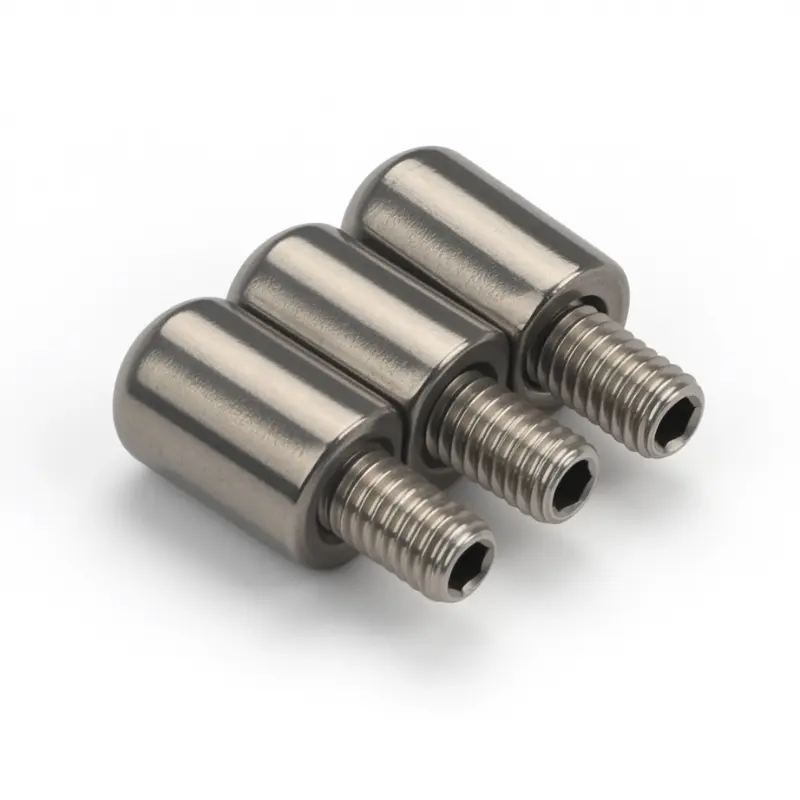

Versi utas njaba duwe kandang jaran protruding sing disambungake menyang bolongan sing ditabuh ing panel utawa pigura. Versi thread internal duwe soket Utas sing nampa bolt saka sisih panel. Loro-lorone banjur dilas ing panggonan sawise threading kanggo instalasi permanen.

Q4: Kepiye carane engsel iki dipasang?

Instalasi kalebu threading kandang jaran utawa soket mburi menyang panel lawang utawa pigura soyo tambah titik, banjur welding kanggo ndandani engsel permanen. Kombinasi keterlibatan benang lan welding njaga engsel tetep stabil ing sangisore beban lawang rotasi lan pasukan lateral.

Q5: Apa ukuran tombol kanggo versi M6 lan M8?

M6 Weld-On Parliament Pivot Hinge dawane 17,3 mm kanthi jembar tengah 21 mm lan diameter pin 6 mm. Tumpukan tong minyak telung dhuwuré 29 mm lan ambane 11,5 mm. Versi M8 nduweni awak 18 mm, span tengah 22 mm, diameter pin 7,5 mm, lan dhuwur tumpukan tong 33,5 mm kanthi ambane 13 mm.

Q6: Apa vibratory polishing?

Vibratory polishing minangka proses tumbling sing mbusak burrs lan sudhut sing cetha saka permukaan bagean, ngasilake finish matte kurang-sheen sing konsisten. Iku ora rampung disikat utawa pangilon. Loro-lorone 201 lan 304 versi stainless engsel iki liwat proses polish geter padha.

Q7: Kelas stainless steel sing kudu dipilih?

201 stainless steel cocog karo kabinet daya njero ruangan standar lan aplikasi panel distribusi ngendi cahya karat Moderate. Baja tahan karat 304 minangka pilihan sing luwih apik kanggo enclosure ruangan, lingkungan asor dhuwur, utawa instalasi sing tahan korosi jangka panjang minangka syarat sing angel.
